Способ измерения отношения потоков электромагнитного излучения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1179115
Автор: Тележко
Текст

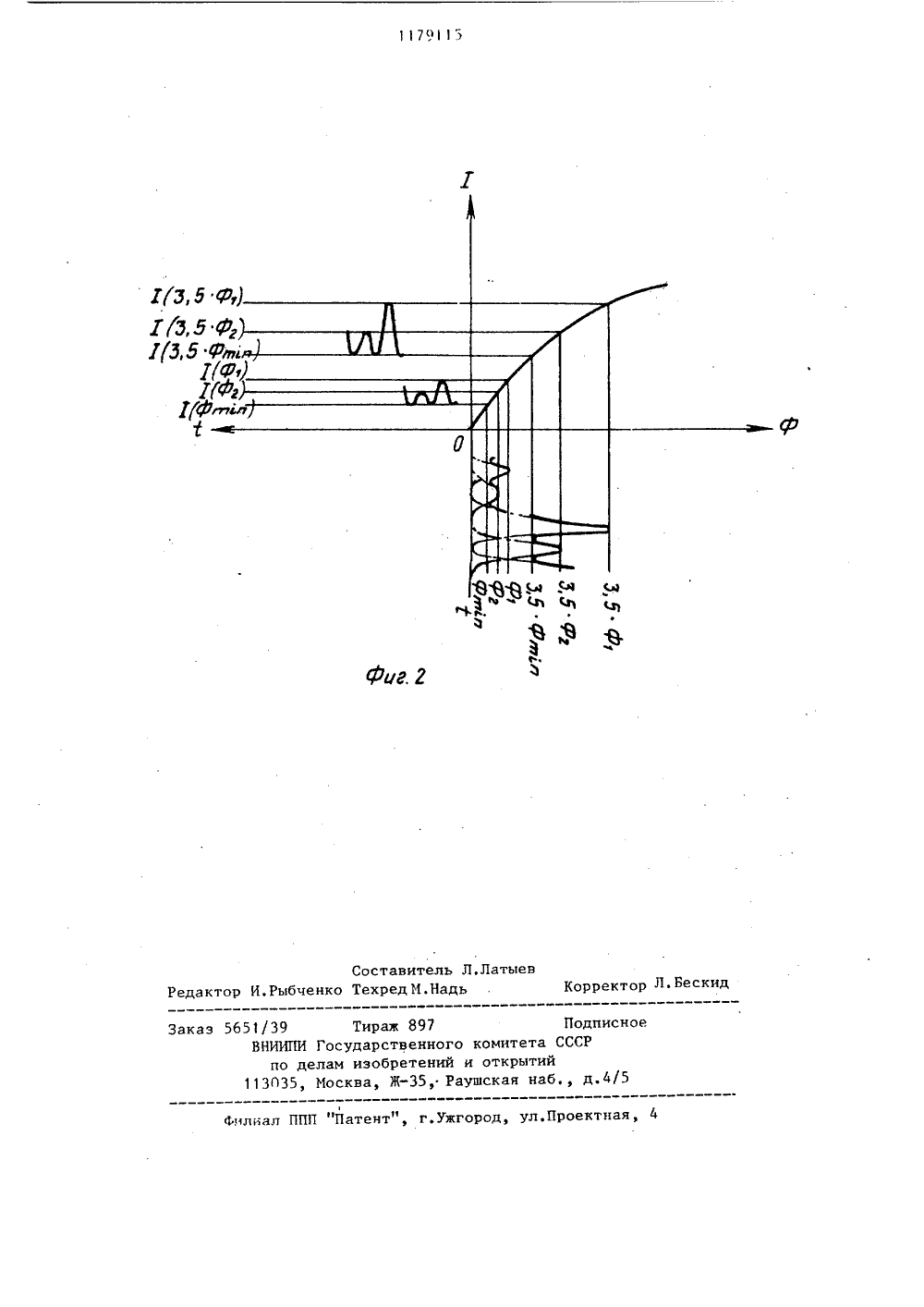

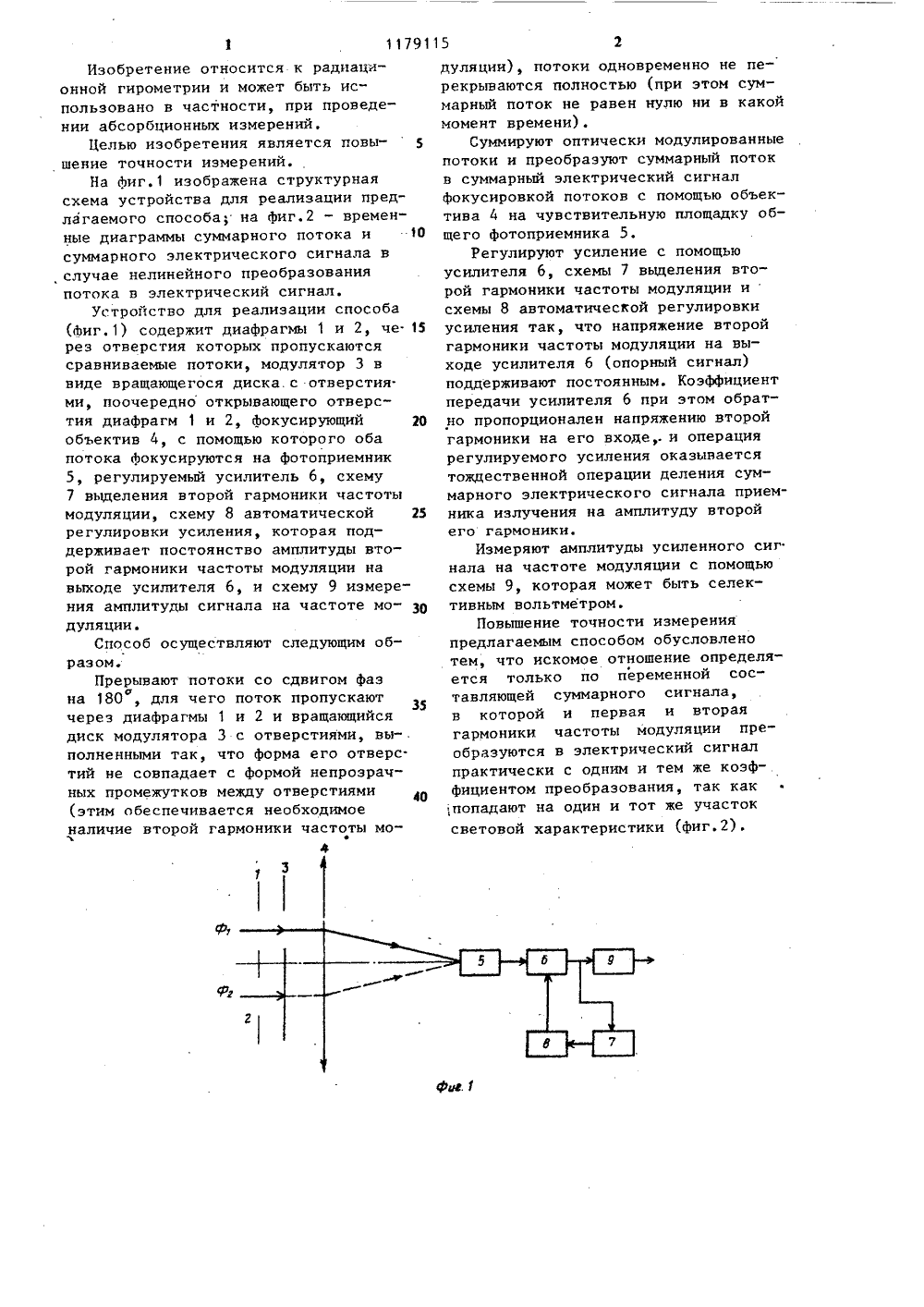

О Изобретение относится к радиационной гирометрии и может быть использовано в частности, при проведении абсорбционных измерений,Целью изобретения является повышение точности измерений.На фиг.1 изображена структурнаясхема устройства для реализации предлагаемого способа; на фиг.2 - временные диаграммы суммарного потока и 1 Осуммарного электрического сигнала вслучае нелинейного преобразованияпотока в электрический сигнал,Устройство для реализации способа(фиг.1) содержит диафрагмы 1 и 2, че. 15рез отверстия которых пропускаютсясравниваемые потоки, модулятор 3 ввиде вращающегося диска. с отверстия.ми, поочередно открывающего отверстия диафрагм 1 и 2, фокусирующийобъектив 4, с помощью которого обапотока фокусируются на фотоприемник5, регулируемый усилитель б, схему7 выделения второй гармоники частотымодуляции, схему 8 автоматической 5регулировки усиления, которая поддерживает постоянство амплитуды второй гармоники частоты модуляции навыходе усилителя 6, и схему 9 измерения амплитуды сигнала на частоте модуляции.Способ осуществляют следующим образом.Прерывают потоки со сдвигом фазна 180 , для чего поток пропускаютчерез диафрагмы 1 и 2 и вращающийсядиск модулятора 3 с отверстиями, вы-.полненными так, что форма его отверс.тий не совпадает с формой непрозрачных промежутков между отверстиями 4 О(этим обеспечивается необходимоеналичие второй гармоники частоты моъ4 дуляции), потоки одновременно не перекрываются полностью (при этом суммарный поток не равен нулю ни в какой момент времени).Суммируют оптически модулированные потоки и преобразуют суммарный поток в суммарный электрический сигнал фокусировкой потоков с помощью объектива 4 на чувствительную площадку общего фотоприемника 5.Регулируют усиление с помощью усилителя 6, схемы 7 выделения второй гармоники частоты модуляции исхемы 8 автоматической регулировки усиления так, что напряжение второй гармоники частоты модуляции на выходе усилителя б (опорный сигнал) поддерживают постоянным. Коэффициент передачи усилителя 6 при этом обратно пропорционален напряжению второй гармоники на его входе,.и операция регулируемого усиления оказывается тождественной операции деления суммарного электрического сигнала приемника излучения на амплитуду второй его гармоники.Измеряют амплитуды усиленного сиг нала на частоте модуляции с помощью схемы 9, которая может быть селективным вольтметром.Повышение точности измерения предлагаемым способом обусловлено тем, что искомое отношение определяется только по переменной составляющей суммарного сигнала, в которой и первая и вторая гармоники частоты модуляции преобразуются в электрический сигнал практически с одним и тем же коэффициентом преобразования, так как ;попадают на один и тот же участок световой характеристики (фиг,2),
СмотретьЗаявка
3706599, 05.03.1984
ЯРОСЛАВСКОЕ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "ЭЛЕКТРОНПРИБОР"
ТЕЛЕЖКО ГЕОРГИЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: G01J 5/50
Метки: излучения, отношения, потоков, электромагнитного
Опубликовано: 15.09.1985
Код ссылки
<a href="https://patents.su/3-1179115-sposob-izmereniya-otnosheniya-potokov-ehlektromagnitnogo-izlucheniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ измерения отношения потоков электромагнитного излучения</a>
