Сигнализатор предельного уровня

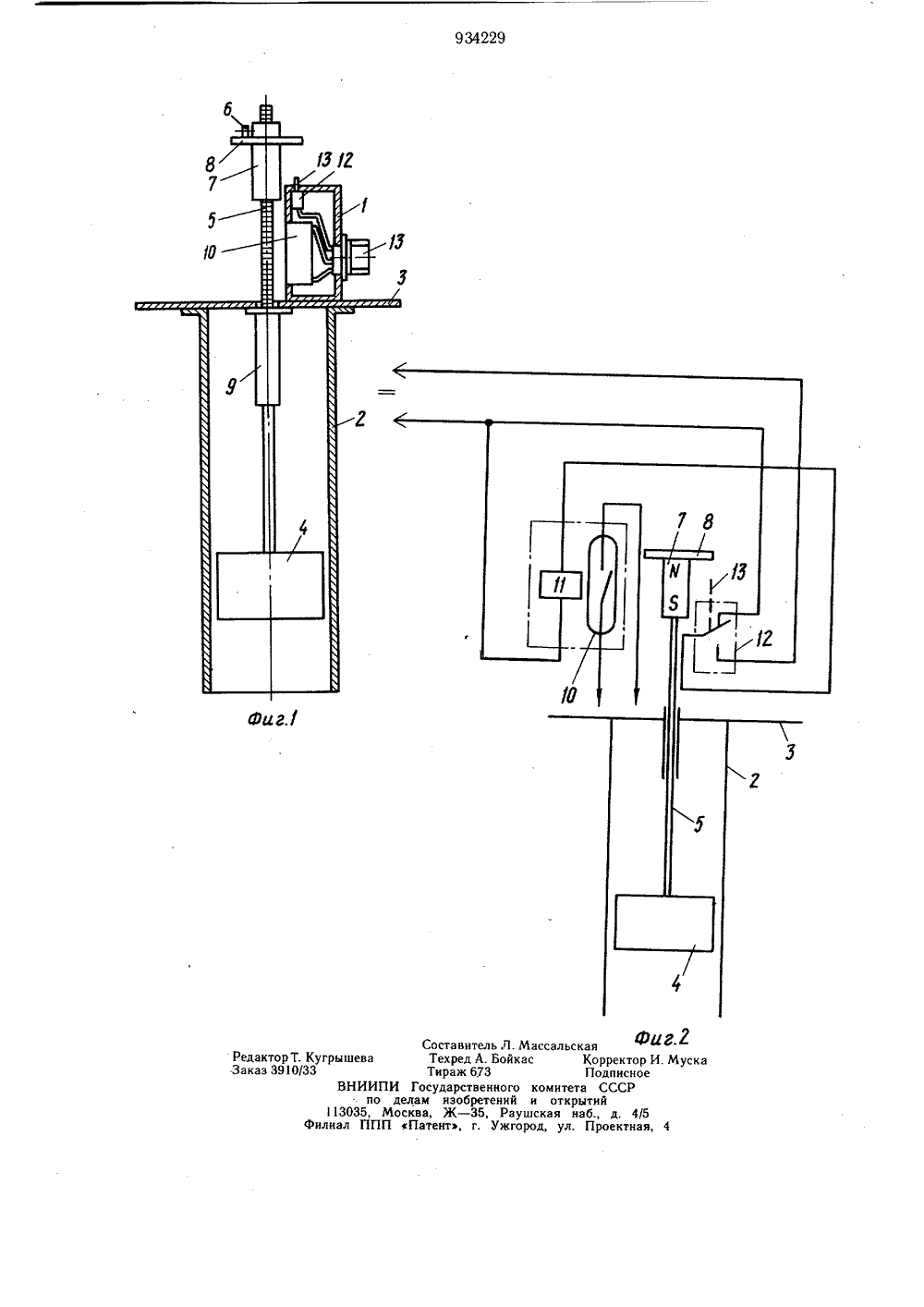

(51) М. Кл.з б 01 Г 23/12 с присоединением заявки Ме -Опубликовано 07.06.82. Бюллетень Ме 21Дата опубликования описания 07.06.82 пю лелем нзоеретеннй и отермтнй(72) Авторы изобретения А. М. Зуев, В. И.,Литвак и В. Г. Ободзинский 71) Заявите 54) СИГНАЛИЗАТОР ПРЕДЕ,ЛЬНОГО УРО чае быстро изменяющегосяослаблении магнитных свойсмагнита.Цель изобретения - повышености работы сигнализатора.Эта цель достигается тем, чтельный переключатель выполненцевого двухпозиционного перемеханическим приводом, нормалтый контакт которого включен побмотке, возбуждения, а норматый контакт подключен к истония последовательно с обмоткойния, при этом .постоянный магиупором, взаимодействующим с мприводом концевого переключат уровня или при тв постоянного жополниде контеля с закрыо в клюараллельно льно открычнику питавозбужде - ит снабжен еханическим еля. ображено устройство, об - принципиальная элект На фиг. 1 из щий вид; на фиг. 2 рическая схема. Сигнализатор с бой 2 из немагнит ли крепятся на и расположен попла ком 5, на другом щи установочноготру ета акже не облаработы в слуИзобретение относится к приборостроению и может быть использовано для контроля и регулирования уровня жидкости,Известен сигнализатор уровня, содержащий корпус с диамагнитной крышкой, укрепленные с ее внешней стороны два магнитоуправляемых контакта верхнего и нижнего предельных уровней, шарнирно прикрепленный к крышке с ее внутренней стороны рычаг с поплавком и магнитами, расположенными на плечах рычага 1 .Недостатком такого сигнализатора является низкая надежность работы при колебаниях уровня, вызванная многократным замыканием и размыканием магнитоуправляемых контактов.Наиболее близким по технической сущности к предлагаемому является сигнализатор предельных уровней, содержащий поплавок с магнитом, магнитоуправляемый переключатель предельного уровня, охваченный обмоткой воздуждения, и установленный ниже предельного уровня дополнительный переключатель 2.Однако этот сигнализатор тдает достаточной надежностью одержит корпус 1 сого материала. Эти днели 3. Внутри трубы 2ок 4, связанный со штоонце которого при помоинта 6 закреплен постоя5 1 О 15 20 25 зо 35 4 О 45 5 О ный магнит 7 с упором 8. Направляющая 9,в которой шток 5 совершает возвратно-поступательное движение, закреплена на панели3 соосно с трубой 2. Благодаря этому предотвращается залипание поплавка в трубе, таккак между поплавком и внутренней поверхностью трубы всегда имеется зазор. Труба 2выполняет роль успокоителя поплавка 4при турбулентной циркуляции жидкости вконтролируемом резервуаре,Вдоль штока в верхней части нанесенашкала (риски) для визуального отсчета показаний относительно панели 3 и установкимагнита в положении, соответствующем уровню жидкости, при достижении которого должен сработать магнитоуправляемый переключатель 10,В корпусерасполагается магнитоуправляемый переключатель 10 с обмоткой 11 возбуждения и концевой двухпозиционный дополнительный переключатель 12 с механическим приводом 13. Нормально закрытыйконтакт концевого переключателя 12 включен параллельно обмотке возбуждения, анормально открытый контакт подключен кисточнику питания последовательно с обмоткой 11 возбуждения. Для подключенияустройства к исполнительным элементам системы управления или контроля служит штепсельный разъем.Устройство работает следующим образом,Когда нет нажатия упором 8 магнита 7на привод 13 концевого переключателя 12,его нормально закрытый контакт шунтируетобмотку 11 возбуждения магнитоуправляемого переключателя 10, а нормально открытый контакт отключает эту обмотку от цепипитания внешнего источника.Изменение уровня контролируемой жидкости вызывает перемещение поплавка 4 соштоком 5 и с магнитом 7. При перемещениимагнита относительно магнитоуправляемогопереключателя 10 в положение, когда силовые линии поля магнита 7 проходят черезмагнитоуправляемые контакты, происходитсрабатывание этого переключателя и подается сигнал в систему управления, контроляили защиты. При этом при перемещении маг.нита относительно обмотки 11 возбуждения вней наводится электродвижущая сила и создаваемое при этом дополнительное магнитное поле (при замкнутой накоротко обмотке),суммируясь с магнитным полем постоянногомагнита 7, способствует срабатыванию магнитоуправляемого переключателя 10.Если же по какой-то причине магнитоуправляемый переключатель 10 не сработалпод действием поля магнита, то при дальнейшем перемещении магнита 7 относительноконтактов срабатывает концевой переключатель 12 под действием механического нажатия упора 8 магнита 7 на привод 13 концевого переключателя 12. При этом нормально закрытый контакт концевого переключателя 12 размыкаь замкнутую цепь обмотки 11 возбуждения, а нормально открытый контакт подключает к цепи питания эту обмотку. В этот момент происходит срабатывание магнитоуправляемого переключателя под действием тока источника питания.Вместо электромеханического конечного переключателя могут быть использованы фо тоэлектрические выключатели, срабатывающие при затемнении или засветке светочувствительного элемента. В качестве заслонки или отражателя при этом используется магнит, который во время перемещения перекрывает или отражает световой луч источника света, направленный на фотоэлемент.За счет введения в устройство конечного двухпозиционного переключателя с механическим приводом обеспечивается резервирование цепи управления, повышается надежность работы сигнализатора уровня даже при потере магнитом его магнитных свойств, Кроме того, электрические цепи питания элементов предлагаемого сигнализатора и исполнительных (вторичных) органов систем контроля и управления различны, вследствие чего расширяются возможности использования различных вторичных элементов и тем самым, создаются условия для повышения надежности работы устройства за счет оптимального выбора элементов, так как исключается необходимость согласования параметров обмотки возбуждения магнитоуправляемых переключателей и характеристик исполнительных органов.формула изобретенияСигнализатор предельного уровня, содержащий поплавок с магнитом, магнитоуправляемый переключатель предельного уровня, охваченный обмоткой возбуждения, и установленный на пути перемещения поплавка дополнительный переключатель, отличающийся тем, что, с целью повышения надежности работы, дополнительный переключатель выполнен в виде концевого двухпозиционного переключателя с механическим приводом, нормально закрытый контакт которого включен параллельно обмотке возбуждения, -а нормально открытый контакт подключен к источнику питания последовательно с обмоткой возбуждения, при этом постоянныймагнит снабжен упором, взаимодействующим с механическим приводом концевого переключателя,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР420882, кл. 6 01 Г 23/12, 1972.2. Авторское свидетельство СССР по заявке2862440/18 - 10, кл. б 01 Г 23/12,Фиг.ЯСоставитель Л.МассальскаяРедактор Т. Кугрышева Техред А. Бойкас Корректор И.МускаЗаказ 39 О/33 Тираж 673 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений н открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
