Устройство для измерения рефракции линз

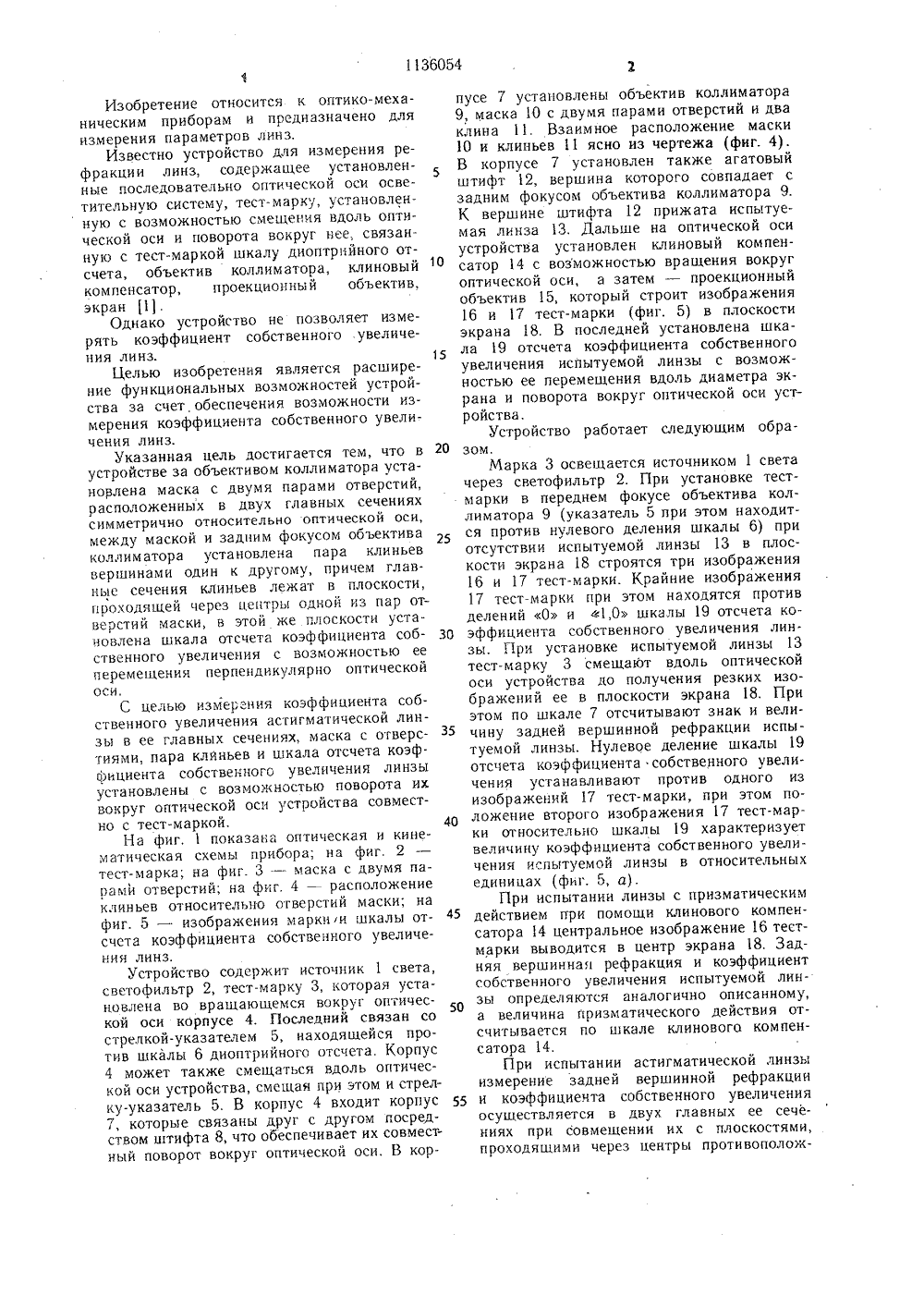

(56) 1. Краткийоптика. Под ред.цина, 1970, с, 78Ф3ийаучно-исследоватболезней и ткан П. Филатова льский вой теГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ справочник медицинскогоД. М. Модель. Л., Меди- (прототип).(54) (57) 1. УСТРОИСТВО ДЛЯ ИЗМЕРЕНИЯ РЕФРАКЦИИ ЛИНЗ, содержащее установленные последовательно на оптической оси осветительную систему, тест- марку, установленную с возможностью смещения вдоль оптческой оси и поворота вокруг нее, связанную с тест-маркой шкалу диоптрийного отсчета, объектив коллиматора, клиновый компенсатор, проекционный объектив, экран, отличающееся тем, что, с целью расширения функциональных возможностей за счет обеспечения возмож,ЯО 1136054 ности измерения коэффициента собственного увеличения линз, за объективом коллиматора установлена маска с двумя парами отверстий, расположенных в двух главных сечениях симметрично относительно оптической оси, между маской и задним фокусом объектива коллиматора установлена пара клиньев вершинами один к другому, причем главные сечения клиньев лежат в плоскости, проходящей через центры одной из пар отверстий маски, в этой же плоскости установлена шкала отсчета коэффициента собственного увеличения с возможностью ее перемещения перпендикулярно оптической оси.2. Устройство по п, 1, отличающееся тем, что, с целью измерения коэффициента собственного увеличения астигматическои э линзы в ее главных сечениях, маска с отверстиями, пара клиньев и шкала отсчета коэффициента собственного увеличения линзы установлены с возможностью пово- % е рота их вокруг оптической оси устройства совместно с тест-маркой.Изобретение относится к оптико-механическим приборам и предназначено для измерения параметров линз.Известно устройство для измерения рефракции линз, содержащее установленные последовательно оптической оси осветительную систему, тест-марку, установленную с возможностью смешения вдоль оптической оси и поворота вокруг нее, связанную с тест-маркой шкалу диоптрнйного отсчета, объектив коллиматора, клиновый компенсатор, проекционный объектив, экран 1.Однако устройство не позволяет измерять коэффициент собственного увеличения линз.Целью изобретения является расширение функциональных возможностей устройства за счет обеспечения возможности измерения коэффициента собственного увеличения линз.Указанная цель достигается тем, что в устройстве за объективом коллиматора устанорлена маска с двумя парами отверстий, расположенных в двух главных сечениях симметрично относительно оптической оси, между маской и задним фокусом объектива коллиматора установлена пара клиньев вершинами один к другому, причем главные сечения клиньев лежат в плоскости, проходящей через центры одной из пар отверстий маски, в этой же плоскости установлена шкала отсчета коэффициента собственного увеличения с возможностью ее переменения перпендикулярно оптической оси,С целью измерения коэффициента собственного увеличения астигматической линзы в ее главных сечениях, маска с отверстиями, пара клиньев и шкала отсчета коэффициента собственного увеличения линзы установлены с возможностью поворота их вокруг оптической оси устройства совместно с тест-маркой.На фиг. 1 показана оптическая и кинематическая схемы прибора; на фиг. 2 тест-марка; на фиг. 3 - маска с двумя парами отверстий; на фиг. 4 - расположение клиньев относительно отверстий маски; на фиг. 5 - изображения маркии шкалы отсчета коэффициента собственного увеличения линз.Устройство содержит источник 1 света, светофильтр 2, тест-марку 3, которая установлена во вращающемся вокруг оптической оси корпусе 4. Последний связан со стрелкой-указателем 5, находящейся против шкалы 6 диоптрийного отсчета. Корпус 4 может также смещаться вдоль оптической оси устройства, смещая при этом и стрелку-указатель 5. В корпус 4 входит корпус 7, которые связаны друг с другом посредством штифта 8, что обеспечивает их совместный поворот вокруг оптической оси. В кор 5 10 15 20 25 30 35 40 45 50 55 пусе 7 установлены объектив коллиматора 9, маска 10 с двумя парами отверстий и два клина 11. Взаимное расположение маски 10 и клиньев 11 ясно из чертежа (фиг. 4). В корпусе 7 установлен также агатовый штифт 12, вершина которого совпадает с задним фокусом объектива коллиматора 9. К вершине штифта 12 прижата испытуемая линза 13. Дальше на оптической оси устройства установлен клиновый компенсатор 14 с возможностью вращения вокруг оптической оси, а затем - проекционный объектив 15, который строит изображения 16 и 17 тест-марки (фиг. 5) в плоскости экрана 18. В последней установлена шкала 19 отсчета коэффициента собственного увеличения испытуемой линзы с возможностью ее перемещения вдоль диаметра экрана и поворота вокруг оптической оси устройства,Устройство работает следующим образом.Марка 3 освещается источником 1 света через светофильтр 2. При установке тест- марки в переднем фокусе объектива коллиматора 9 (указатель 5 при этом находится против нулевого деления шкалы 6) при отсутствии испытуемой линзы 13 в плоскости экрана 18 строятся три изображения 16 и 17 тест-марки. Крайние изображения 17 тест-марки при этом находятся против делений О и (Ф 1,0 шкалы 19 отсчета коэффициента собственного увеличения линзы. При установке испытуемой линзы 13 тест-марку 3 смещают вдоль оптической оси устройства до получения резких изображений ее в плоскости экрана 18. При этом по шкале 7 отсчитывают знак и величину задней вершинной рефракции испытуемой линзы. Нулевое деление шкалы 19 отсчета коэффициента собственного увеличения устанавливают против одного из изображений 17 тест-марки, при этом положение второго изображения 17 тест-марки относительно шкалы 19 характеризует величину коэффициента собственного увеличения испытуемой линзы в относительных единицах (фиг. 5, а).При испытании линзы с призматическим действием при помощи клинового компенсатора 14 центральное изображение 16 тест- марки выводится в центр экрана 18. Задняя вершинная рефракция и коэффициент собственного увеличения испытуемой линзы определяются аналогично описанному, а величина призматического действия отсчитывается цо шкале клинового компенсатора 14,При испытании астигматической линзы измерение задней вершинной рефракции и коэффициента собственного увеличения осуществляется в двух главных ее сечениях при совмещении их с плоскостями, проходящими через центры противополож1136054 Фиг 5 Составитель И. ГТехред И. ВересТираж 898Государственного колам изобретений иква, Ж - 35, РаушскПатент, г. Ужгород,апоненкоКорректор ОПодписноеитета СССРоткрытийя наб., д. 4/5ул, Проектная, 4 говая Редактор Л. ГратиллоЗаказ 10276/31ВНИИПИпо д113035, МоФилиал ППП ных отверстий маски 10 и оптическую ось устройства. Факт совмещения определяется по виду изображений тест-марки. Сначала перемещением и вращением тест-марки фокусируют ее изображение 16 в центре экрана, При этом вытянутые изображения точек должны быть перпендикулярны центральному штриху марки (фиг. 5 б). После отсчета задней вершиной рефракции тест- марку вращают на 90. При этом появляются два крайних изображения марки 17. Вытянутые изображения точек параллельны центральному штриху марки (фиг. 5 в). Коэффициент собственного увеличения измеряют по шкале 19 как указано выше.Для измерения второго сечения астигматической линзы все этапы повторяют.Инструментальное определение коэффициента собственного увеличения имеет большое значение при массовом изготов. лении изэйконических линз и очков, так как существующий расчетный метод определения этого коэффициента по данным других параметров линз, измеренным с помощью различных приборов, трудоемкий и во многих случаях непригоден для практики.
