Вводное устройство функции у (х+-t) с отклоненным аргументом t для функциональных интеграфов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 113488
Автор: Штыкан
Текст

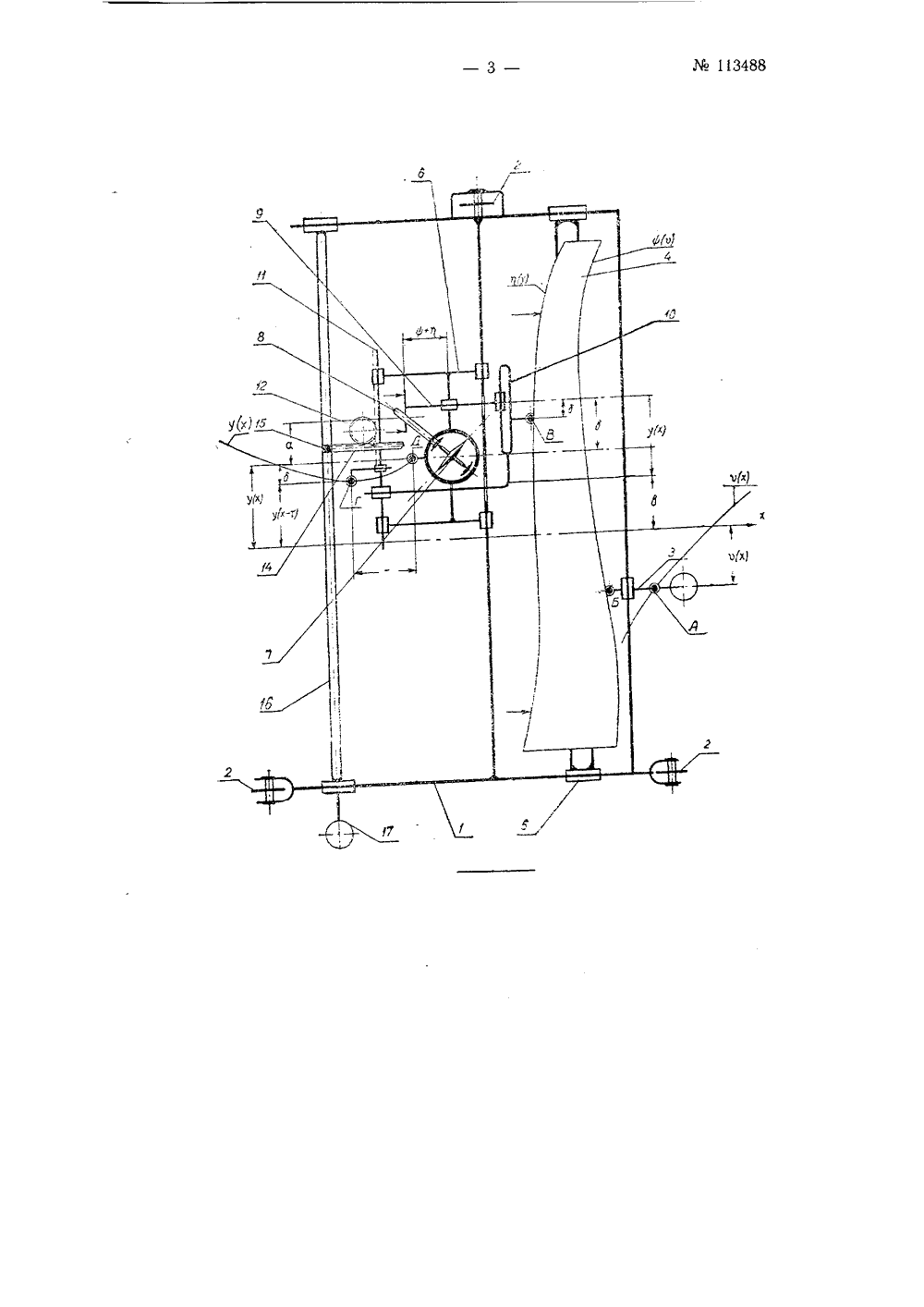

САНИ К АВТОРСКО Штык ЦИИ У (Х+:-)С ОТКЛОНЕННЪ ЦИОНАЛЬНЫХ ИНТЕГРАФОВ ОДНОЕ УСТРОЙСТВО Ф АРГУМЕНТОМ т ДЛЯ Ф 67071 в Комитет по делам изобретенийвете Министров СССР аявлено 1 б февраля 1957 г. за М и открытий при СОписываемое устройство выполнено в виде прциональным интеграфам, вычисляющим функци 1=1 Цх, у(х)у(х+.-.), для ввода в них текущих зфункции с отклоняющимся аргументом.Устройство обеапечивает расширение эксплуатационных возможностей известных функциональных интеграфов.На чертеже изображена принципиальная схема устройства.Кулиса 1 может перемешаться в х- направлении при помощи роликов 2, Относительно рамы может перемещаться в у- направлении обводная каретка 3 с обводным штифтом А и упорным штифтом Б, упирающимся в кромку сменного лекала 4, очерченную по кривой ф (г). Лекало прикреплено к кареткеб. которая может перемещаться в х- направлении относительно кулисы 1. Левая кромка лекала 4 очерчена по кривой т (у),Каретка б может перемещаться в у- направлении относительно кулисы 1, через интегрирующее колесо 7. При перемещении кулисы 1 на дх, каретка б перемещается в у- направлении на ду=(дцдх, причем гг - угол, составляемый плоскостью колеса 7 с осью Х (угол на чертеже не обозначен). Рычаг 8 связан с обоймой, несущей ось интегрирующего колеса 7, Т-образный стержень 9 может перемешаться относительно каретки б в х- направлении. Рычаг 8 и стержень 9, в зависимости от вида связи между ними, могут образовать тангенсный 1 или синусный механизмы. Штифт В прикреплен к стержню 10, который может перемещаться в у- направлении относительно стержня 9. Перемещение стержня 10 вызывается перемещением стержня 11 в у- направлении относительно каретки б. К стержню 11 прикреплен рычаг, несущий визирное приспособление 1, причем рычаг можно перемещать так, чтобы величина-. могла устанавливаться по заданному значению. Стержень 11 с помощью шестерни 12, зубчатой рейки 14 и толкателя 15 связан со стержнем 1 б.Действие прибора таково:113488Допустим, что дано дифференциальное уравнение с запаздывающим аргументом.у(х) = Ц(х, у(х), у(х - -),Предлагается, что структура 1 соответствует одной из схем настройки прибора.Предположим, что кривая у(х) на чертеже изображает начальную функцию уо(х). Устанавливаем прибор так, чтобы чертящий штифт Д каретки б совпал с точкой у (хо) =уо (хо). Двигая стержень 1 б с помощью рукоятки 17 вправо или влево можем вызвать соответственно перемещение стержня 11 вверх или вниз. Приведя его в такое положение, когда визир Г окажется над кривой у (х), это положение и будет соответствовать точке у (хо -) .Разность ординат точек Д и Г, т, е. у (х) - у(х - - )3 обозначена на чертеже буквой:.Предм ет изобретенияВводное устройство функции у(х -) с отклоненным аргументомдля функциональных интеграфов, отл и ч а ю щееся тем, что, с це. лью обеспечения непрерывного ввода функции с отклоненным аргументом, обводный, визир предварительно смещаемый в х- направлении на заданную величину, перемещается оператором в у.направлении стержнем, несущим толкатель, закрепленный на кулисе, обеспечивающей передачу движения от толкателя к интегрирующему механизму интеграфа на всем диапазоне изменения у (х).
