Бункер для инертных и сыпучих материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 113425
Автор: Степанов
Текст

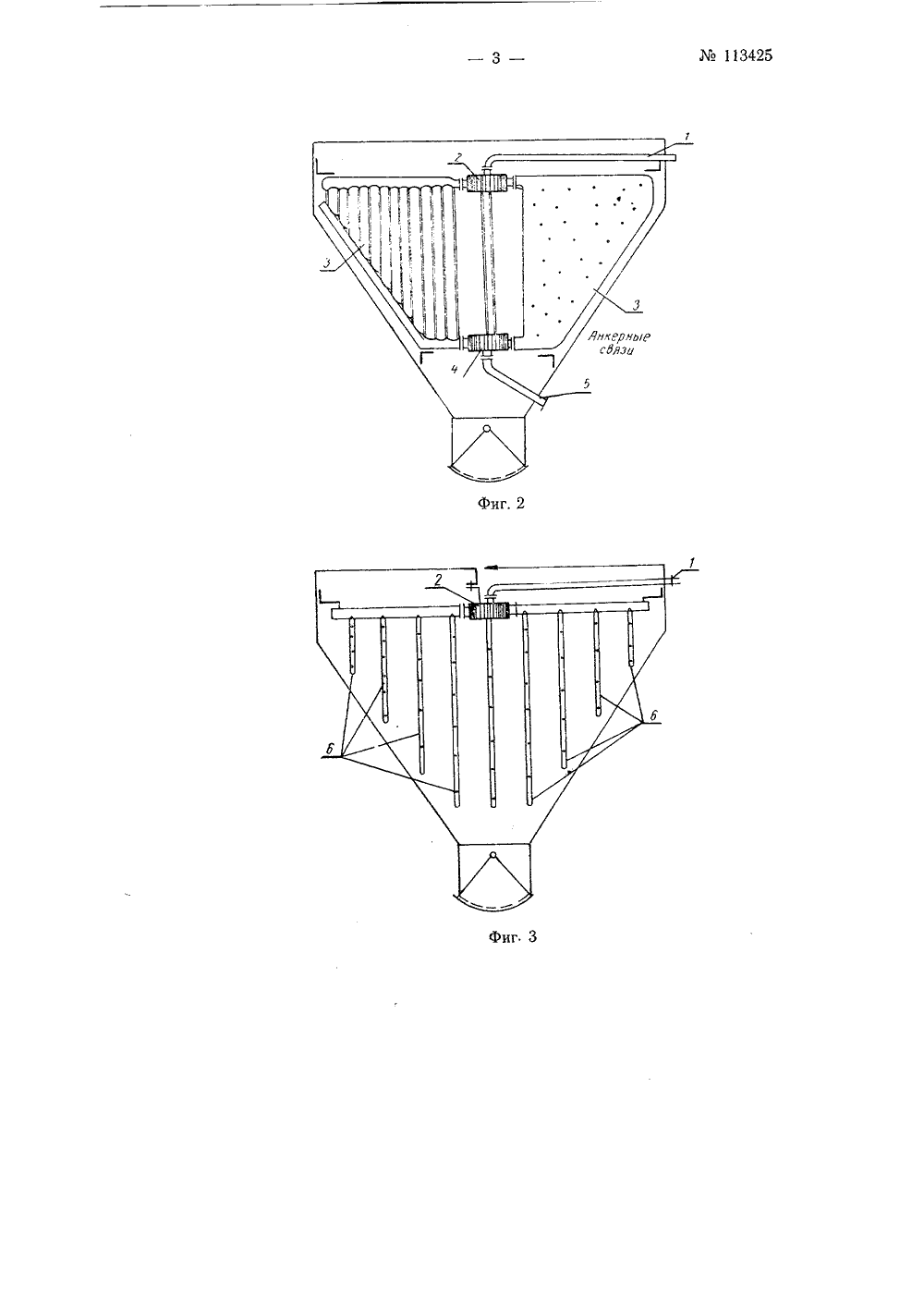

113425 Класс 82 а, 25 ов 36 с, 9 СССР п,г г 1 ГжОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУД И СтепановУНКЕР ДЛЯ ИНЕРТНЫХ И СЫПУЧИХ МАТЕРИАЛО аявлено 26 февраля 1957 г. за Л 568338 в Комитет по делам изобретенийи открытий при Совете Министров СССРВ известных конструкциях бункеров для нагрева инертных и сыпучих материалов нагревательные приборы в виде регистров из труб размещены параллельно их стенкам.В описываемой конструкции бункера, с целью возможности уменьшения объема бункера, получения больших нагревающих поверхностей и обеспечения более равномерного прогрева материала, нагревательные приборы установлены радиально в направлении из центра бункера.На фиг. 1 изображен план расположения нагревательных приборов в бункере; на фиг, 2 - разрез бункера с нагревательными приборами в виде регистров из труб (левая сторона) и в виде коробок из листовой стали (правая сторона); на фиг. 3 - разрез бункера с приборами из перфорированных труб.Греющая среда (пар, горячая вода и пр,) поступает через трубопровод 1 в распределительную коробку 2 и проходит через радиально размещенные нагревательные приборы 3. Конденсат или охлажденная вода постугает в сборную коробку 4.и отводится через трубопровод э. При применении приборов из перфорированных труб б греющая среда поступает непосредственно в нагреваемый материал.Радиальное расположение нагревательных приборов обеспечивает возможность, не затрудняя движения материала в бункере, более равномерного нагрева его и увеличивает производительность установки.При работе в зимних условиях радиальная установка нагревательных приборов в распределительных бункерах инертных материалов позволяет отказаться от устройства специальных дополнительных бункеров для годогрева.Схема радиального расположения нагревательных приборов в бункере может быть применена при подогреве разнообразных сыпучих материалов (щебня, песка, гравийно-песчаной смеси, извести и прочих), В качестве нагревательных приборов могут быть применены регистры из гладких труб, коробки из листовой стали, регистры из перфорированных труб и др.113425Предмет изобретенияБункер для инертных и сыпучих материалов с размещением нагревательных приборов внутри его, отл и чающи й с я тем, что, с целью возможности уменьшения объема бункера и получения больших нагреваюших поверхностей, нагреватели, выполненные из трубчатых регистров, пластинчатых коробок и других элементов, размещаются радиально с присоединением отдельных нагревательных элементов к трубопроводам, подводящим греющую среду, через распределительные коробки.Фиг. 1
СмотретьЗаявка
568338, 02.12.1957
Степанов Д. И
МПК / Метки
МПК: B65D 88/74, F26B 25/06
Метки: бункер, инертных, сыпучих
Опубликовано: 01.01.1958
Код ссылки
<a href="https://patents.su/3-113425-bunker-dlya-inertnykh-i-sypuchikh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Бункер для инертных и сыпучих материалов</a>
