Способ изготовления опорных стеклянных изоляторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

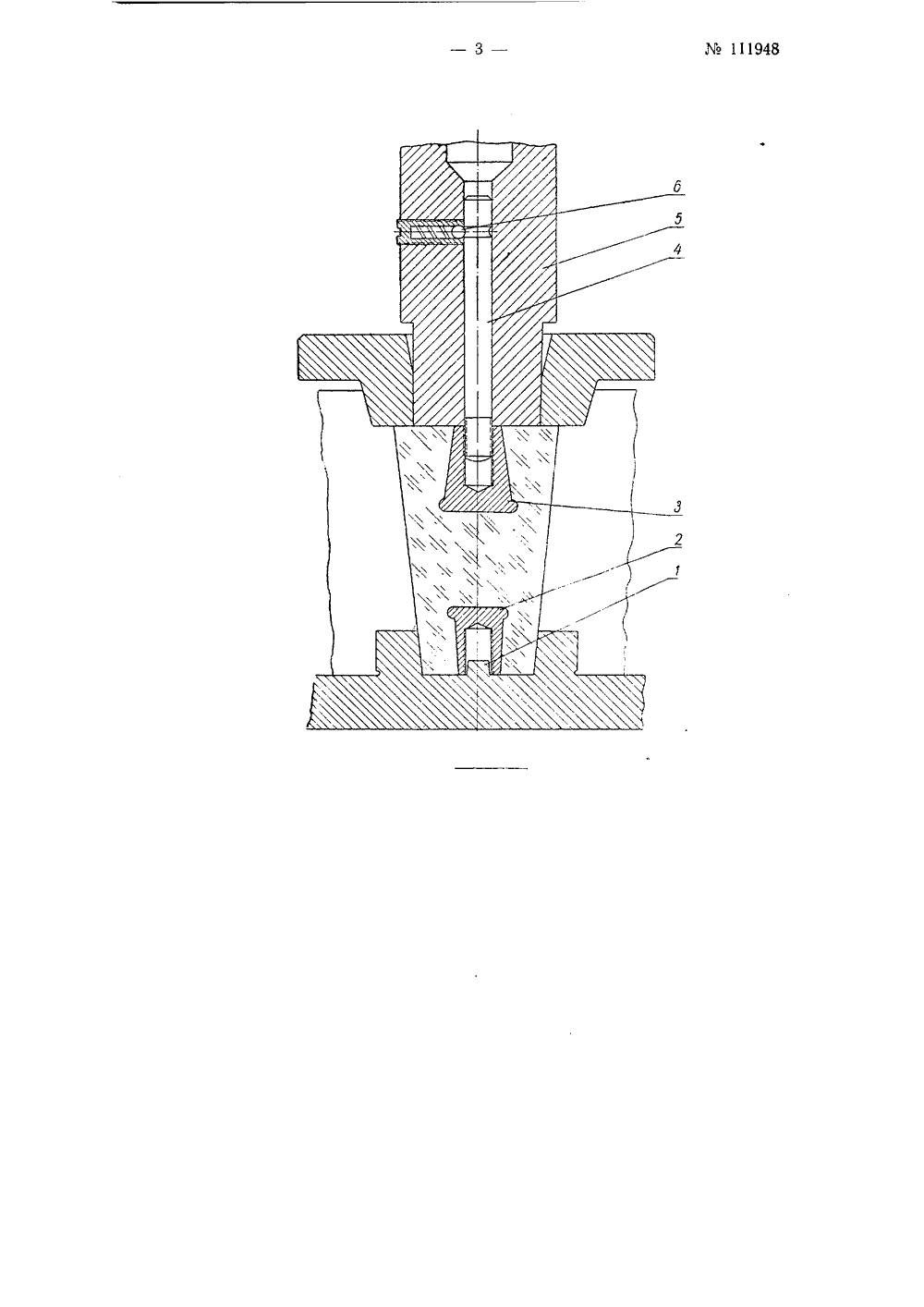

Мо 111948 СССР ОПИСАНИЕ ИЗОБРЕТЕНИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУОПО РОВ ЕКЛЯ ННЫХ ЯТ Заявлено 20 апреля 1957 г, за Ио 57168 и открытий при Советепо делам изобретен 1 СССР в Комитет 1 инистров агаед 1 ому с особу, и заессование т золяторо прессовываниениппелей осущменно. При этоства изоляторощается и стан в него ука ествляют од анных овре- зводм про в зна ельно упроолее эконовится 1 ичным В, К. Кожухов, С. И. АндреИ Д Тыкачинс Стеклянные опорные изоляторы для внутренних устройств изготовляют с углублениями в торцах, в которых монтируют ард 1 атуру в виде ниппелей из чугуна, стали и других подобных материалов с коэффициентом линейного расширения большим, чем у стекла. Эту арматуру заделывают в тело изолятора при помощи цементирующей замазки либо путем механического крепления (на пружинах, болтах и т. п.). Формирование гнезд и армировка таких изоляторов представляют собой довольно сложные операции, связанные с затратой материалов и рабочей силы,С огл асио и р едлп На чертеже изображена форма для изготовления изоляторов по предлагаемому способу,В центре поддона формы имеется цилиндрический выступ 1, имеющий диаметр меньший, чем диад 1 етр резьбы в ниппеле. Нагретый ниппель 2 надевается на этот выступ перед наполнением формы стеклом. Второй ниппель 3 навертывается на вставку 4, которая удерживается в керне б формы при помощи шариковой защелки б. После прессования изолятора ниппели остаются в стекле, а вставка 4 при обратном ходе пресса выходит из керна 5 и в дальнейшем вывертывается из ниппеля.Так как пиппели 2 и 3 выполне. ны из материала, имеющего больший коэффициент линейного расширения, чем стекло, то после прессования между телом изолятора и ниппелем образуется зазор, достаточный для компенсации разницы в расширении стекла и ниппеля в процессе эксплуатации изолятора(в диапазоне возможных рабочих температур).При запрессовке ниппелей, имеющих форму усеченного конуса овального сечения, эти ниппели располагают большими основаниями внутрь изолятор а.Коническая форма и овальное сечение подобных нипп елей предотвращают возникновение механических напряжений в стекле и обеспечивают хорошее качество запрессовки. Предмет изобретен ия1. Способ изготовления опорныхстеклянных изоляторов, внутри которых заделывается арматура, выполненная в виде ниппелей, изготовленных из материала (например, чугуна), имеющего больший, чем стекло, коэффициент линейного расширения, отл ичающийся тем, что, с целью упрощения и удешевления технологии изготовления изоляторов, прессование тела изолятора и запрессовывание в него указанных ниппелей производят одновременно.2. Способ по п. 1, отл ичающийся тем, что при запрессовке ниппелей, имеющих форму усеченного конуса овального сечения, эти ниппели располагают большими основаниями внутрь изолятора,
СмотретьЗаявка
571689, 20.04.1957
Андреев С. И, Бунеева Л. И, Кожухов В. К, Кузнецов И. С, Тыкачинский И. Д, Цимберов А. И
МПК / Метки
МПК: H01B 19/00
Метки: изоляторов, опорных, стеклянных
Опубликовано: 01.01.1958
Код ссылки
<a href="https://patents.su/3-111948-sposob-izgotovleniya-opornykh-steklyannykh-izolyatorov.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления опорных стеклянных изоляторов</a>
