Устройство для приема дискретных сигналов с амплитудной модуляцией

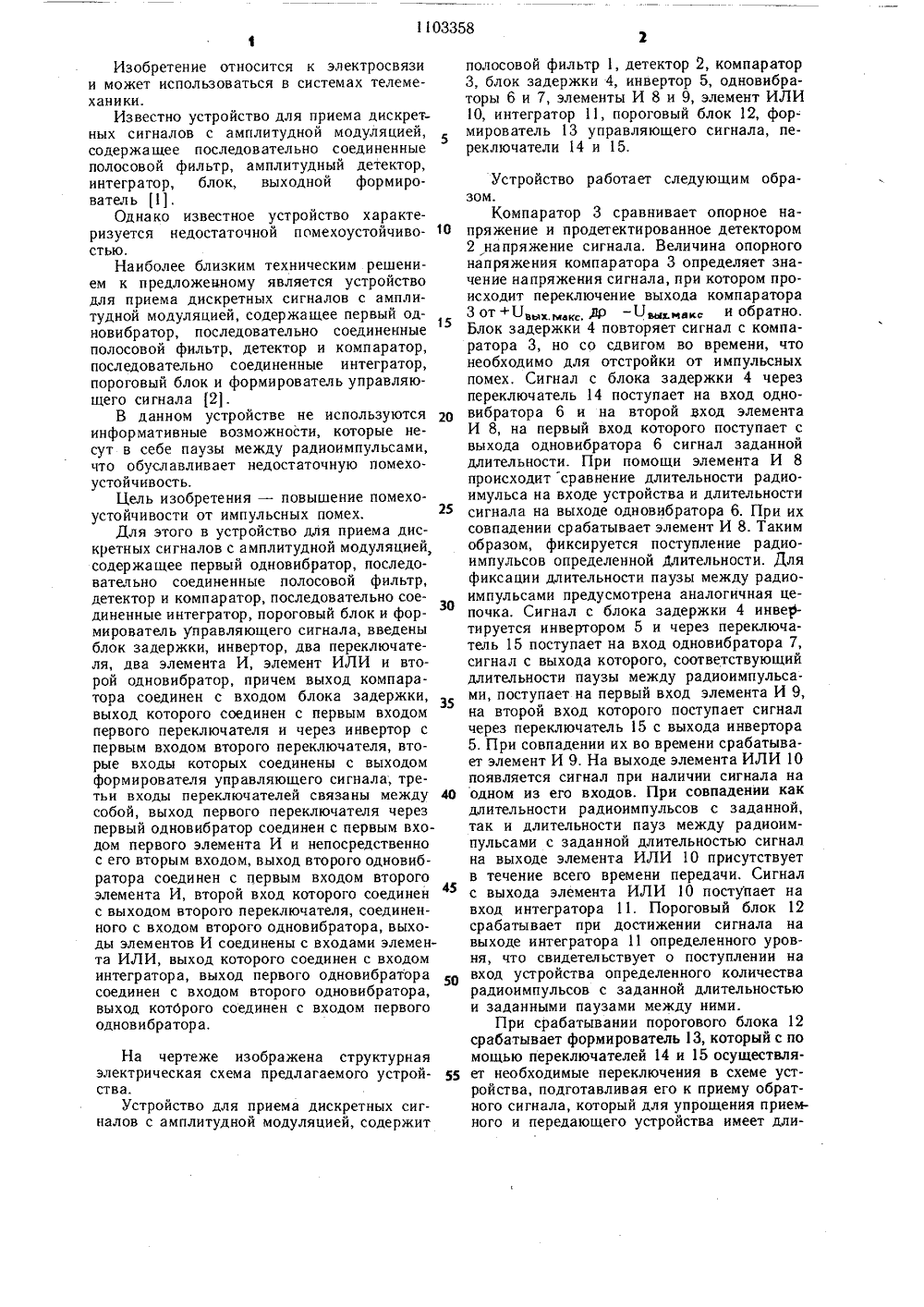

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК Н 04 1.2706 ЭОБРЕТТЕЛЬСТВУ Я ГОСУДАРСТВЕННЫИ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ ОПИСАН И АВТОРСКОМУ(71) Украинское отделение Всесоюзного государственного проектно-изыскательского и научно-исследовательского института Сельэнергопроект(56) 1. Кобзарев Ю Б. Современная радиолокация. М.,Советское радио, 1969, с. 567.2. Авторское свидетельство СССР725262, кл. Н 04 1.27/06, 1978 (прототип) . (54) (57) УСТРОЙСТВО ДЛЯ ПРИЕМА ДИСКРЕТНЫХ СИГНАЛОВ С АМПЛИТУДНОЙ МОДУЛЯЦИЕЙ, содержащее первый одновибратор, последовательно соединенные полосовой фильтр, детектор и компаратор, последовательно соединенные интегратор, пороговый блок и формирователь управляющего сигнала, отличающееся тем, что, с целью повышения помехоустойчивости от импульсных помех, введены блок заЯО 1103358 держки, инвертор, два переключателя, два элемента И, элемент ИЛИ и второй одно- вибратор, причем выход компаратора соединен с входом блока задержки, выход которого соединен с первым входом первого переключателя и через инвертор с первым входом второго переключателя, вторые входы которых соединены с выходом формирователя управляющего сигнала, третьи входы переключателей связаны между собой, выход первого переключателя через первый одно- вибратор соединен с первым входом первого элемента И и непосредственно с его вторым входом, выход второго одновибратора соединен с первым входом второго элемента И, второй вход которого соединен с выходом второго переключателя, соединенного с входом второго одновибратора, выходы элементов И соединены с входами элемента ИЛИ, выход которого соединен с входом интегратора, выход первого одновибратора соединен с входом второго одновибратора, выход которого соединен с входом первого одновибратора.20 25 50 55 Изобретение относится к электросвязии может использоваться в системах телемеханики.Известно устройство для приема дискретных сигналов с амплитудной модуляцией,содержащее последовательно соединенныеполосовой фильтр, амплитудный детектор,интегратор, блок, выходной формирователь 11,Однако известное устройство характеризуется недостаточной помехоустойчивостью.Наиболее близким техническим решением к предложенному является устройстводля приема дискретных сигналов с амплитудной модуляцией, содержащее первый одновибратор, последовательно соединенные полосовой фильтр, детектор и компаратор, последовательно соединенные интегратор, пороговый блок и формирователь управляющего сигнала 121.В данном устройстве не используются информативные возможности, которые несут в себе паузы между радиоимпульсами, что обуславливает недостаточную помехоустойчивость.Цель изобретения - повышение помехоустойчивости от импульсных помех.Для этого в устройство для приема дискретных сигналов с амплитудной модуляцией,содержащее первый одновибратор, последовательно соединенные полосовой фильтр, детектор и компаратор, последовательно соединенные интегратор, пороговый блок и формирователь управляющего сигнала, введены блок задержки, инвертор, два переключателя, два элемента И, элемент ИЛИ и второй одновибратор, причем выход компаратора соединен с входом блока задержки, выход которого соединен с первым входом первого переключателя и через инвертор с первым входом второго переключателя, вторые входы которых соединены с выходом формирователя управляющего сигнала, третьи входы переключателей связаны между 40 собой, выход первого переключателя через первый одновибратор соединен с первым входом первого элемента И и непосредственно с его вторым входом, выход второго одновибратора соединен с первым входом второго элемента И, второй вход которого соединен с выходом второго переключателя, соединенного с входом второго одновибратора, выходы элементов И соединены с входами элемента ИЛИ, выход которого соединен с входом интегратора, выход первого одновибратора соединен с входом второго одновибратора, выход котОрого соединен с входом первого одновибратора. На чертеже изображена структурная электрическая схема предлагаемого устройства.Устройство для приема дискретных сигналов с амплитудной модуляцией, содержит полосовой фильтр 1, детектор 2, компаратор 3, блок задержки 4, инвертор 5, одновибраторы 6 и 7, элементы И 8 и 9, элемент ИЛИ 1 О, интегратор 11, пороговый блок 12, формирователь 13 управляющего сигнала, переключатели 14 и 15. Устройство работает следующим образом.Компаратор 3 сравнивает опорное напряжение и продетектированное детектором 2 напряжение сигнала. Величина опорного напряжения компаратора 3 определяет значение напряжения сигнала, при котором происходит переключение выхода компаратора 3 от+11 ,нр -1.1и обратно. Блок задержки 4 повторяет сигнал с компаратора 3, но со сдвигом во времени, что необходимо для отстройки от импульсных помех. Сигнал с блока задержки 4 через переключатель 14 поступает на вход одновибратора 6 и на второй вход элемента И 8, на первый вход которого поступает с выхода одновибратора 6 сигнал заданной длительности. При помощи элемента И 8 происходит сравнение длительности радиоимульса на входе устройства и длительности сигнала на выходе одновибратора 6. При их совпадении срабатывает элемент И 8. Таким образом, фиксируется поступление радио- импульсов определенной длительности. Для фиксации длительности паузы между радио- импульсами предусмотрена аналогичная цепочка. Сигнал с блока задержки 4 инвестируется инвертором 5 и через переключатель 15 поступает на вход одновибратора 7, сигнал с выхода которого, соответствующий длительности паузы между радиоимпульсами, поступает на первый вход элемента И 9, на второй вход которого поступает сигнал через переключатель 15 с выхода инвертора 5. При совпадении их во времени срабатывает элемент И 9. На выходе элемента ИЛИ 10 появляется сигнал при наличии сигнала на одном из его входов. При совпадении как длительности радиоимпульсов с заданной, так и длительности пауз между радиоимпульсами с заданной длительностью сигнал на выходе элемента ИЛИ 10 присутствует в течение всего времени передачи, Сигнал с выхода элемента ИЛИ 10 поступает на вход интегратора 11. Пороговый блок 12 срабатывает при достижении сигнала на выходе интегратора 11 определенного уровня, что свидетельствует о поступлении на вход устройства определенного количества радиоимпульсов сзаданной длительностью и заданными паузами между ними.При срабатывании порогового блока 12 срабатывает формирователь 13, который с по мощью переключателей 14 и 15 осуществляет необходимые переключения в схеме устройства, подготавливая его к приему обратного сигнала, который для упрощения приемного и передающего устройства имеет дли13тельность, равную паузе между радиоимпульсами прямого сигнала, а паузу между радиоимпульсами - равную длительности радиоимпульса прямого сигнала. В устройстве предусмотрено мгновенное стирание информации, накопленной интегратором 11, при исчезновении сигнала на входе элемента ИЛИ 10. Для повышения помехоустойчивости всхеме приема предусмотрена взаимоблоки 103358 ровка одновибраторов 6 и 7. При срабатывании одного из одновибраторов блокируется срабатывание второго одновибратора.Использование фиксации как длительностей радиоимпульсов, так и пауз между ними существенно повышает помехоустойчивость предлагаемого устройства и расширяет возможности кодирования информации. Реализация метода накопления с помощью интегратора значительно повышает надежность приема информации.Редактор М. КелемещЗаказ 4835/44 Составитель Н. ЛазареваТехред И. Верес Корректор А. ЗимокосовТираж 635 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий1 3035, Москва, Ж - 35, Раущская наб., д. 4/5филиал ППП Патент, г. Ужгород, ул. Проектная, 4
