Устройство формирования эталонных цифровых сигналов

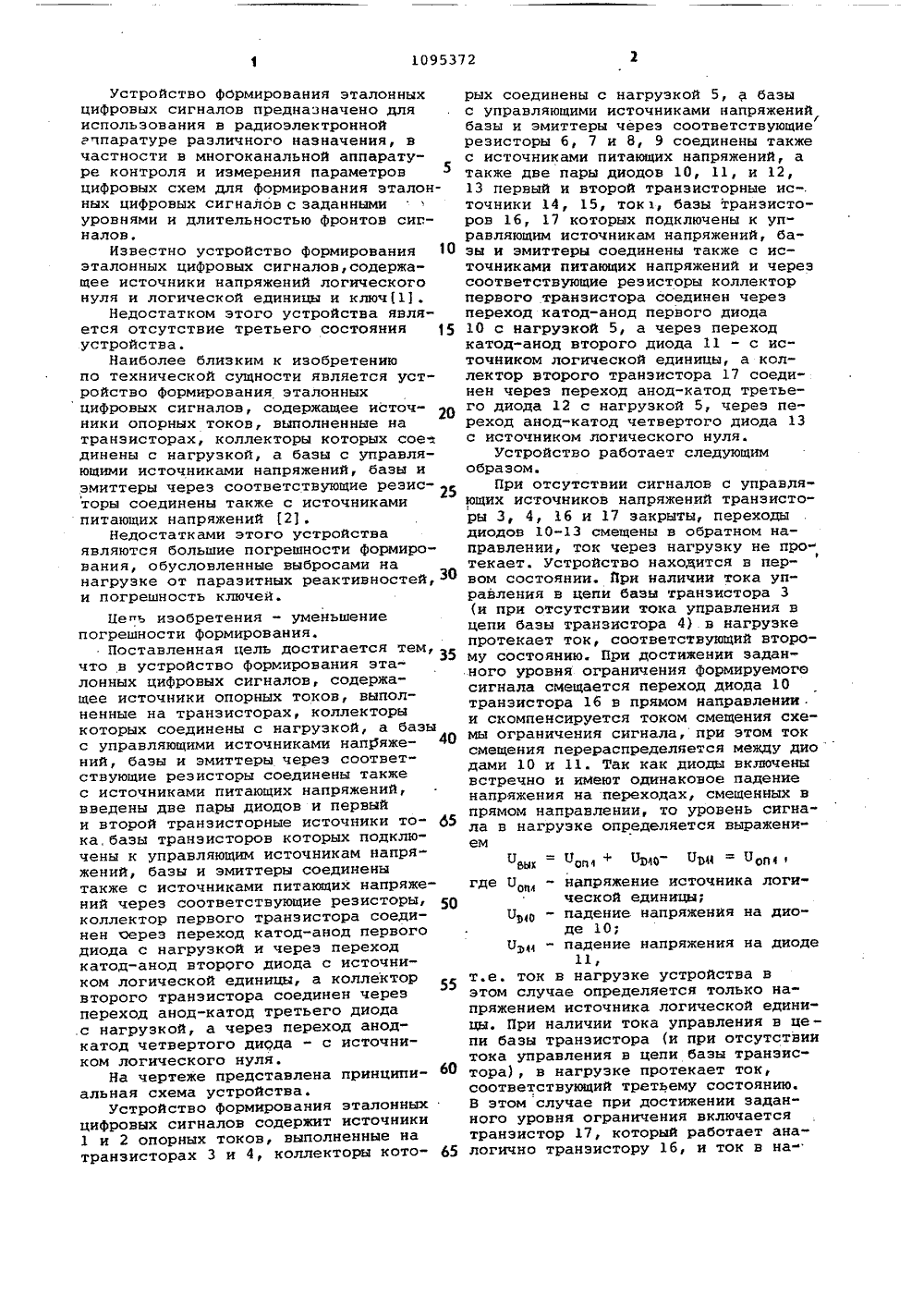

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИРЕСПУБЛИК 19) (1 51) Н ОЗК 5 00 ИИ ИСАНИЕ ЕТЕНИЯ ифрод ред,вязь,ГОСУДАРСТВЕННЫЙ КОМИТ ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И К АВТОРСКОМУ СВИДЕТЕЛЬСТ(54)(57) УСТРОЙСТВО ФОРМИРОВАНИЯ ЭТАЛОННЫХ 11 ИФРОВЫХ СИГНАЛОВ, содержащее источники опорных токов, выпо ненные на транзисторах, коллекторы которых соединены с нагрузкой, а ба зы с управляющими источниками напря жений, базы и змиттеры через соотве ствующие резисторы соединены также источниками питающих напряжений,о т л и ч а ю щ е е с я тем, что,с целью уменьшения погрешности формирования, введены две пары диодов.и первый и второй транзисторныеисточники тока, базы транзисторовкоторых подключены к управляющимисточникам напряжений, базы и эмиттеры соединены также с источникамипитающих напряжений через соответствующие резисторы, коллектор первого транзистора соединен через переход катод-анод первого диода с нагрузкой и через переход катод-анодвторого диода с источником логической единицы, а коллектор второготранзистора соединен через переход 1Рдиод-катод третьего диода с нагрузкой ща через переход анод-катод четверто-.го диода - с источником логическогонуля,Устройство фОрмирования эталонныхцифровых сигналов предназначено дляиспользования в радиоэлектроннойгчпаратуре различного назначения, вчастности в многоканальной аппарату"ре контроля и измерения параметровцифровых схем для формирования эталонных цифровых сигналов с заданнымиуровнями и длительностью фронтов сиг, -налов.известно устройство Формирования 10эталонных цифровых сигналов, содержащее источники напряжений логическогонуля и логической единицы и ключ 1).Недостатком этого устройства является отсутствие третьего состояния 15устройства.Наиболее близким к изобретениюпо технической сущности является устройство Формирования эталонныхцифровых сигналов, содержащее источники опорных токов, выполненные натранзисторах, коллекторы которых сое.динены с нагрузкой, а базы с управляющими источниками напряжений, базы иэмиттеры через соответствующие реэисторы соединены также с источникамипитающих напряжений 21.Недостатками этого устройстваявляются большие погрешности Формирования, обусловленные выбросами нанагрузке от паразитных реактивностей, З 0и погрешность ключей.Бе ъ изобретения - уменьшение погрешности формирования.Поставленная цель достигается тем, что в устройство Формирования эталонных цифровых сигналов, содержащее источники опорных токов, выполненные на транзисторах, коллекторы которых соединены с нагрузкой, а базы с управляющими источниками напряже ний, базы и эмиттеры через соответствующие резисторы соединены также с источниками питающих напряжений, введены две пары диодов и первый и второй транзисторные источники то- О 5 ка,базы транзисторов которых подключены к управляющим источникам напря" жений, базы и эмиттеры соединены также с источниками питающих напряжений через соответствующие резисторы, 50 коллектор первого транзистора соединен оерез переход катод-анод первого диода с нагрузкой и через переход катод-анод второго диода с источником логической единицы, а коллектор второго транзистора соединен через переход анод-катод третьего диода .с нагрузкой, а через переход анод- катод четвертого диода - с источником логического нуля.60На чертеже представлена принципиальная схема устройства.Устройство формирования эталонных цифровых сигналов содержит источники 1 и 2 опорных токов, выполненные на транзисторах 3 и 4, коллекторы кото рых соединены с нагрузкой 5, а базыс управляющими источниками напряженийбазы и эмиттеры через соответствующиерезисторы б, 7 и 8, 9 соединены такжес источниками питающих напряжений, атакже две пары диодов 10, 11, и 12,13 первый и второй транзисторные ис-.точники 14, 15, ток , базы транзисторов 1 б, 17 которых подключены к управляющим источникам напряжений, базы и эмиттеры соединены также с источниками питающих напряжений и черезсоответствующие резисторы коллекторпервого транзистора соединен черезпереход катод-анод первого диода10 с нагрузкой 5, а через переходкатод"анод второго диода 11 - с источником логической единицы, а коллектор второго транзистора 17 соединен через переход анод-катод третьего диода 12 с нагрузкой 5, через переход анод-катод четвертого диода 13с источником логического нуля.Устройство работает следующимобразом.При отсутствии сигналов с управляющих источников напряжений транзисторы 3, 4, 16 и 17 закрыты, переходыдиодов 10-13 смещены в обратном направлении, ток через нагрузку не про"текает. Устройство находится в первом состоянии. При наличии тока уп"равления в цепи базы транзистора 3(и при отсутствии тока управления вцени базы транзистора 4) в нагрузкепротекает ток, соответствующий второму состоянию. При достижении заданного уровня ограничения Формируемогосигнала смещается переход диода 10транзистора 1 б в прямом направлениии скомпенсируется током смещения схемы ограничения сигнала, при этом токсмещения перераспределяется между диодами 10 и 11. 1 ак как диоды включенывстречно и имеют одинаковое падениенапряжения на переходах, смещенных впрямом направлении, то уровень сигнала в нагрузке определяется выражениемПзн= П + Пвм- Пэц = "омгде Б- напряжение источника логической единицы;Ъ 0 - падение напряжения на диоде 10 уПзц - падение напряжения на диоде11,т.е. ток в нагрузке устройства вэтом случае определяется только напряжением источника логической единицы. При наличии тока управления в цепи базы транзистора (и при отсутствиитока управления в цепи базы транзистора), в нагрузке протекает ток,соответствующий третьему состоянию.В этом случае при достижении заданного уровня ограничения включаетсятранзистор 17, который работает аналогично транзистору 16, и ток в на1095372 Составитель В.ЧижцКовТекред Л.Мартяшова КорректорН.Лазарева Редактор А.Долинич Заказ 3621/41 Тираж 862 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная,груэке устройства в этом случае определяется только напряжением источника логического нуля, что позволяет уменьшить погрешность работы устройства формирования за счет уменьшения погрешности работы ключей. Кроме того, погрешность работыустройства формирования уменьшается ,эа счет того, что уменьшаются выбросы на нагрузке, обусловленные параэитными реактивностями нагрузки, вклю чением ограничителей.
