Установка для разделения навоза на твердую и жидкую фракции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1093275
Авторы: Бондаренко, Щетинин
Текст

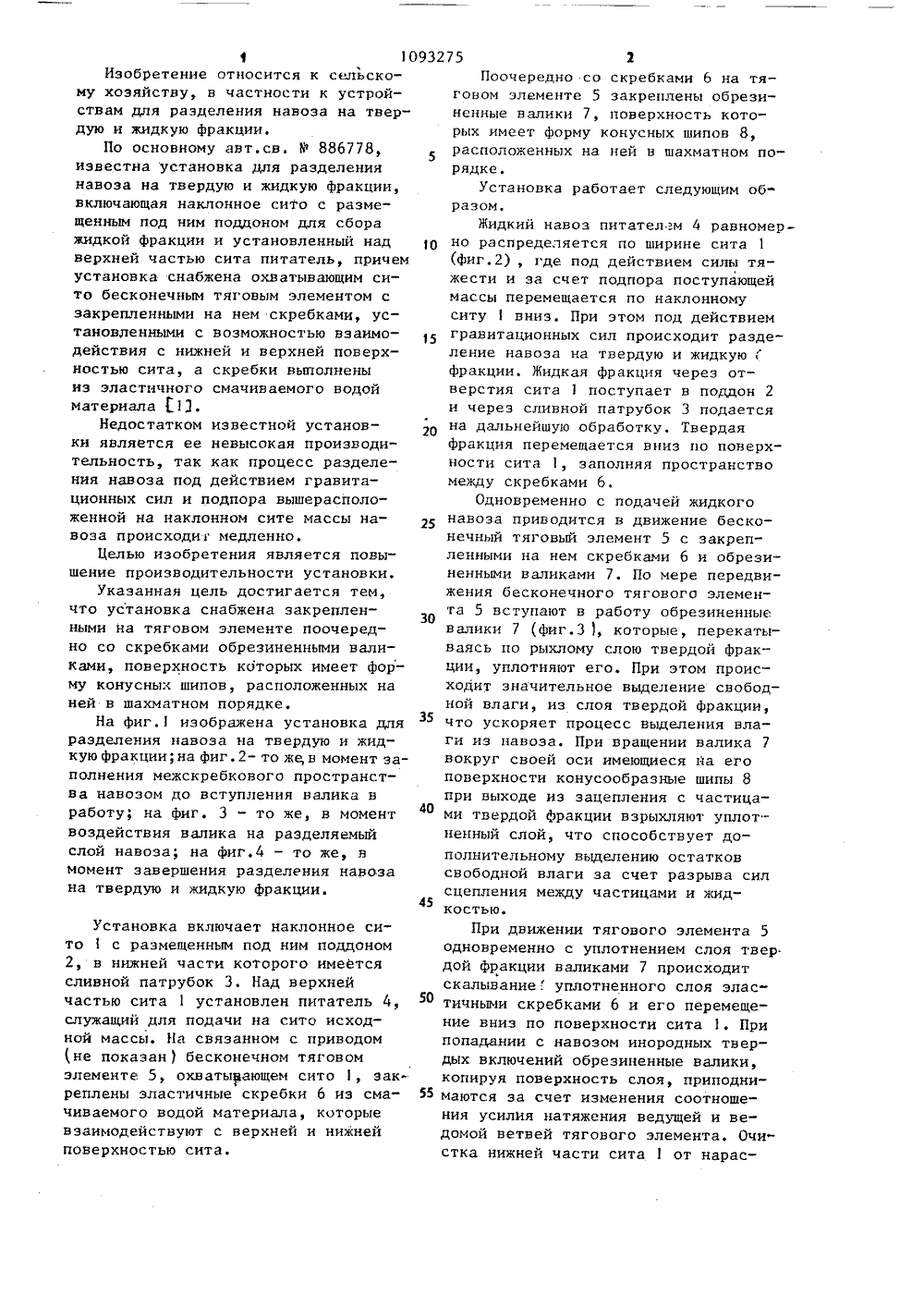

К етини довог дова" гическии трификаство ССС1980. ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ СКОМУ СВИДЕТЕЛЬСТВ(71) Всероссийский ордена ТКрасного Знамени научно-исстельский и проектно-технолоинститут механизации и элекции сельского хозяйства(56) 1. Авторское свидетельУ 886778, кл. А 01 С 3/00,(54) (57) УСТАНОВКА ДЛЯ РАЗДЕЛЕНИЯНАВОЗА НА ТВЕРДУЮ И ЖИДКУЮ ФРАКЦИИ,по автсв. У 886778, о т л и ч а ющ а я с я тем, что, с целью повышения производительности, она снабжена закрепленными на тяговом элементе поочередно со скребками обрезиненными валиками, поверхность которых имеет форму конусных шипов,расположенных на ней в шахматном порядке.10932Изобретение относится к сельскому хозяйству, в частности к устройствам для разделения навоза на твердую и жидкую фракции.По основному авт.св. Р 886778, известна установка для разделения навоза на твердую и жидкую фракции, включающая наклонное сито с размещенным под ним поддоном для сбора жидкой фракции и установленный над верхней частью сита питатель, причем установка снабжена охватывающим сито бесконечным тяговым элементом с закрепленными на нем скребками, установленными с возможностью взаимодействия с нижней и верхней поверхностью сита, а скребки выполнены из эластичного смачиваемого водой материала 13.Недостатком известной установки является ее невысокая производительность, так как процесс разделения навоза под действием гравитационных сил и подпора вышерасполо" женной на наклонном сите массы навоза происходи медленно.Целью изобретения является повышение производительности установки.Указанная цель достигается тем, что установка снабжена закрепленными на тяговом элементе поочередно со скребками обрезиненными валиками, поверхность кдторых имеет форму конусных шипов, расположенных на ней в шахматном порядке.На фиг,1 изображена установка для разделения навоза на твердую и жидкую фракции; на фиг. 2- то же, в момент заполнения межскребкового пространства навозом до вступления валика в работу; на фиг. 3 - то же, в момент воздействия валика на разделяемый слой навоза; на фиг,4 - то же, в момент завершения разделения навоза на твердую и жидкую фракции.45Установка включает наклонное сито 1 с размещенным под ним поддоном 2, в нижней части которого имеется сливной патрубок 3. Над верхней частью сита 1 установлен питатель 4, служащий для подачи на сито исходной массы. На связанном с приводом не показан ) бесконечном тяговом элементе 5, охватывающем сито 1, закреплены эластичные скребки 6 из сма чиваемого водой материала, которые взаимодействуют с верхней и нижней поверхностью сита. 75 2Поочередно со скребками 6 на тяговом элементе 5 закреплены обрезиненные валики 7, поверхность которых имеет форму конусных шипов 8,расположенных на ней в шахматном порядке.Установка работает следующим образом,Жидкий навоз питател м 4 равномерно распределяется по ширине сита 1(Фиг.2), где под действием силы тяжести и за счет подпора поступающеймассы перемещается по наклонномуситу 1 вниз. При этом под действиемгравитационных сил происходит разделение навоза на твердую и жидкуюфракции. Жидкая фракция через отверстия сита 1 поступает в поддон 2и через сливной патрубок 3 подаетсяна дальнейшую обработку. Твердаяфракция перемещается вниз по поверхности сита 1, заполняя пространствомежду скребками 6.Одновременно с подачей жидкогонавоза приводится в движение бесконечный тяговый элемент 5 с закрепленными на нем скребками 6 и обрезиненными валиками 7По мере передвижения бесконечного тягового элемента 5 вступают в работу обрезиненныевалики 7 (фиг.3 ), которые, перекатываясь по рыхлому слою твердой фракции, уплотняют его. При этом происходит значительное выделение свободной влаги, из слоя твердой Фракции,что ускоряет процесс выделения влаги из навоза. При вращении валика 7вокруг своей оси имеющиеся на егоповерхности конусообразные шипы 8при выходе из зацепления с частицами твердой фракции взрыхляют уплотненный слой, что способствует дополнительному выделению остатковсвободной влаги за счет разрыва силсцепления между частицами и жидкостью,При движении тягового элемента 5одновременно с уплотнением слоя твер.дой фракции валиками 7 происходитскалывание. уплотненного слоя эластичными скребками 6 и его перемещение вниз по поверхности сита 1. Припопадании с навозом инородных твердых включений обрезиненные валики,копируя поверхность слоя, приподнимаются за счет изменения соотношения усилия натяжения ведущей и ведомой ветвей тягового элемента, Очистка нижней части сита 1 от нарас3 10932 тания биомассы осуществляется эластичными скребками 6 при движении нижнеи ветви бесконечного тягового элемента 5,Наличие обрезиненных валиков позволяет интенсифицировать процесс5 ЛазареваКорректор Составителедактор О.Черниченко Техред О.Не н 2 дписное о комитета С и открытийРаушская наб М д иал ППП "Патент", г, Ужгород, ул. Проектная Заказ 3321/1 ВНИИПИ по де 13035Тираж арственно обретений ва, Ж,75 4выделения влаги из навоза при одновременном увеличении его попаданияна .сито, что позволяет повысить про"изводительность установки на15 - 187.
СмотретьЗаявка
3550221, 07.02.1983
ВСЕРОССИЙСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО-ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ МЕХАНИЗАЦИИ И ЭЛЕКТРИФИКАЦИИ СЕЛЬСКОГО ХОЗЯЙСТВА
БОНДАРЕНКО АНАТОЛИЙ МИХАЙЛОВИЧ, ЩЕТИНИН НИКОЛАЙ ВСЕВОЛОДОВИЧ
МПК / Метки
МПК: A01C 3/00
Метки: жидкую, навоза, разделения, твердую, фракции
Опубликовано: 23.05.1984
