Устройство регулирования процесса кондиционирования пульпы

Номер патента: 1084075

Авторы: Иоффе, Леонов, Полонский

ZIP архив

Текст

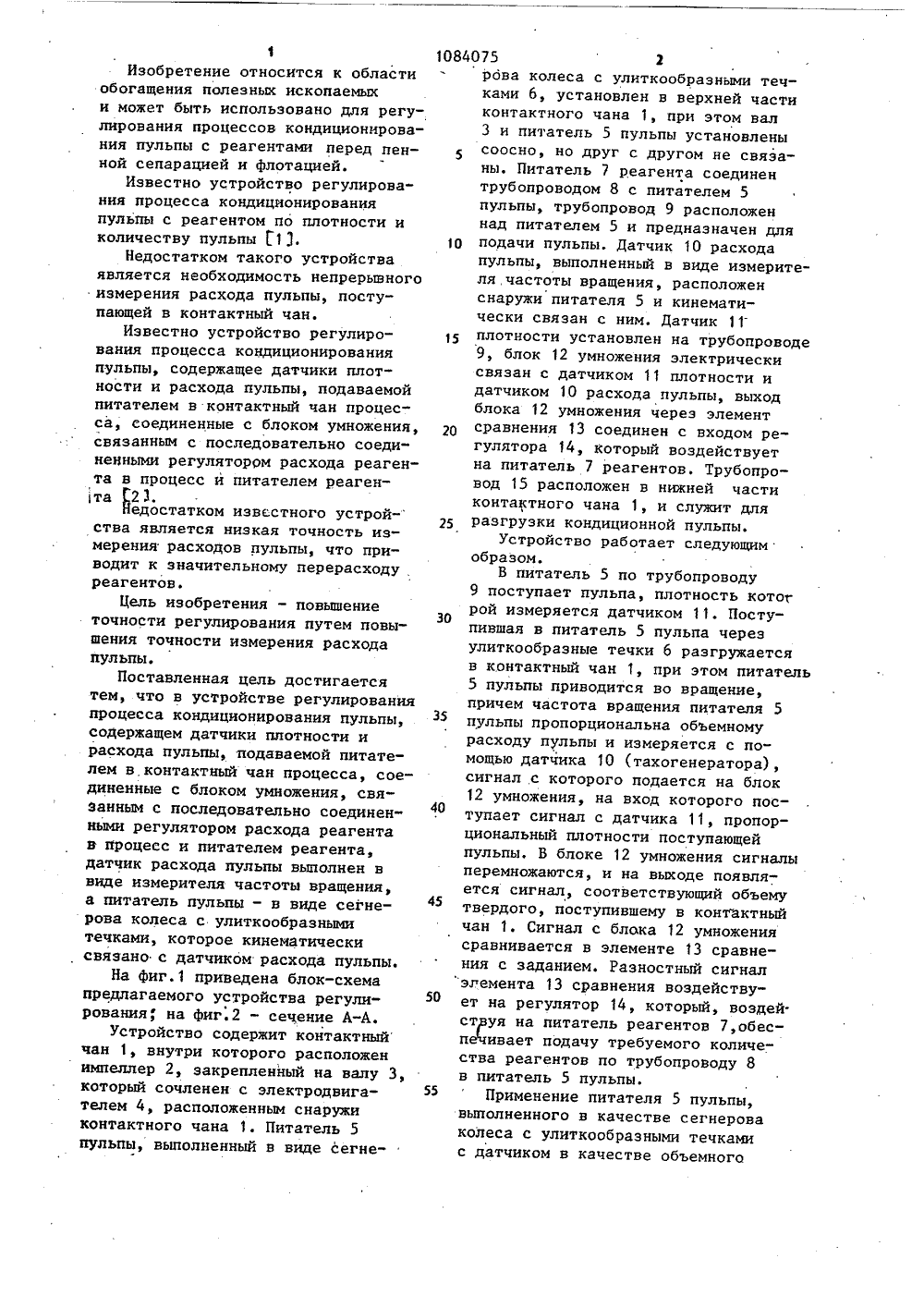

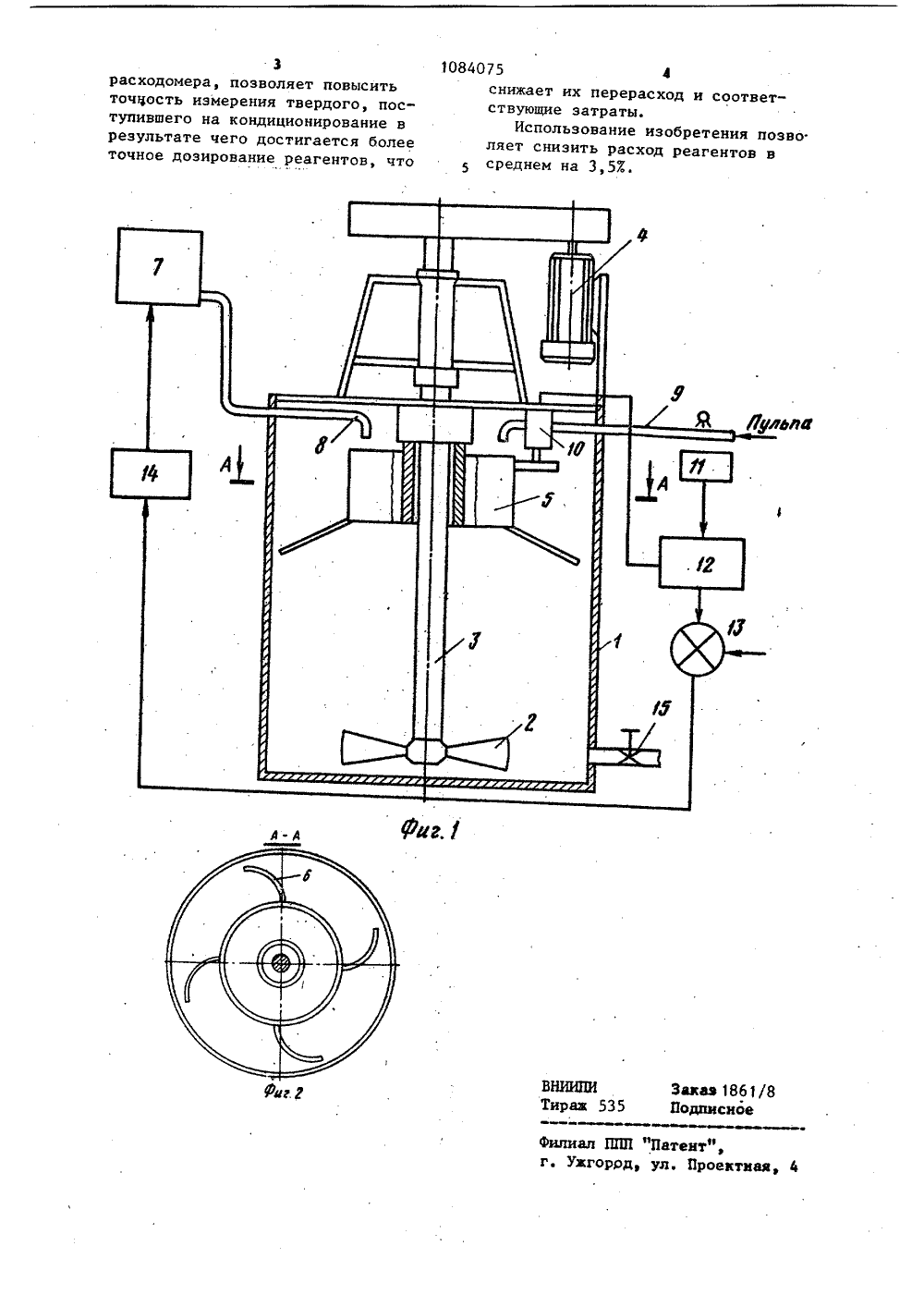

,.ЯО, 084075 Зсю В 03 01 00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОЧНРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ,К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Иркутский ордена Трудового Красного Знамени политехнический институт(56) 1. Зубков Г.А и др, Автоматизация процессов обогащения руд цветных металлов. М., "Недра", 1974 , с. 220-229.2. Справочник по обогащению руд. Т. 2, ч.2, М., "Недра", 1974, с. 408-409 (прототип). 4,.ф",, (54) (57) УСТРОЙСТВО РЕГУЛИРОВАНИЯ ПРОЦЕССА КОНДИЦИОНИРОВАНИЯ ПУЛЬПЫ, содержащее датчики плотности и расхода пульпы, подаваемой питателем в контактный чан процесса, соединенные с блоком умнож ния,связанным с последовательно соединенны. ми регулятором расхода реагента в процесс и питателем реагента, о тл и ч а ю щ е е с я тем, что, с целью повышения точности регулирования путем повышения точности измерения расхода пульпы, датчик расхода пульпы выполнен в виде измерителя частоты вращения, а пита- тель пульпы - в виде сегнерова коле-са с улиткообразными течками,которое кинематически связано с датчиком расхода пульпы. С:1Изобретение относится к областиобогащения полезных ископаемыхи может быть использовано для регулирования процессов кондиционирования пульпы с реагентами перед пенной сепарацией и флотацией.Известно устройство регулирования процесса кондиционированияпульпы с реагентом по плотности иколичеству пульпы Г 13Недостатком такого устройстваявляется необходимость непрерывногоизмерения расхода пульпы, поступающей в контактный чан.Известно устройство регулирования процесса кондиционированияпульпы, содержащее датчики плотности и расхода пульпы, подаваемойпитателем в контактный чан процесса, соединенные с блоком умножения,связанным с последовательно соединенными регулятором расхода реагента в процесс и питателем реаген 1 та 2 3.едостатком известного устройства является низкая точность измерения расходов пульпы, что приводит к значительному перерасходуреагентов,Цель изобретения - повышениеточности регулирования путем повышения точности измерения расходапульпы,Поставленная цель достигаетсятем, что в устройстве регулированияпроцесса кондиционирования пульпы,содержащем датчики плотности ирасхода пульпы, подаваемой питателем в контактный чан процесса, соединенные с блоком умножения, связанным с последовательно соединенными регулятором расхода реагентав процесс и питателем реагента,датчик расхода пульпы выполнен ввиде измерителя частоты вращения,а питатель пульпы - в виде сегнерова колеса с улиткообразнымитечками, которое кинематическисвязано с датчиком расхода пульпы.На фиг.1 приведена блок-схемапредлагаемого устройства регулирования, на фиг.2 - сечение А-А.Устройство содержит контактныйчан 1, внутри которого расположенимпеллер 2, закрепленный на валу 3,который сочленен с электродвигателем 4, расположенным снаружиконтактного чана 1. Питатель 5пульпы, выполненный в виде сегне 1084075 2 40 5 1 О 15 20 25 30 35 45 50 55 рбва колеса с улиткообразными течками 6, установлен в верхней части контактного чана 1, при этом вал 3 и питатель 5 пульпы установлены соосно, но друг с другом не связаны. Питатель 7 реагента соединен трубопроводом 8 с питателем 5 пульпы, трубопровод 9 расположен над питателем 5 и предназначен для подачи пульпы. Датчик 10 расхода пульпы, выполненный в виде измерителя,частоты вращения, расположен снаружи питателя 5 и кинематически связан с ним. Датчик 11 плотности установлен на трубопроводе 9, блок 12 умножения электрически связан с датчиком 11 плотности и датчиком 10 расхода пульпы, выход блока 12 умножения через элемент сравнения 13 соединен с входом регулятора 14, который воздействует на питатель 7 реагентов. Трубопровод 15 расположен в нижней части контактного чана 1, и служит для разгрузки кондиционной пульпы.Устройство работает следующим образом.В питатель 5 по трубопроводу 9 поступает пульпа, плотность котог рой измеряется датчиком 11. Поступившая в питатель 5 пульпа через улиткообразные течки 6 разгружается в контактный чан 1, при этом питатель 5 пульпы приводится во вращение, причем частота вращения питателя 5 пульпы пропорциональна объемному расходу пульпы и измеряется с помощью датчика 10 (тахогенератора), сигнал с которого подается на блок 12 умножения, на вход которого поступает сигнал с датчика 11, пропорциональный плотности поступающей пульпы. В блоке 12 умножения сигналы перемножаются, и на выходе появляется сигнал, соответствующий объему твердого, поступившему в контактный чан 1. Сигнал с блока 12 умножения сравнивается в элементе 13 сравнения с заданием. Разностный сигнал элемента 13 сравнения воздействует на регулятор 14, который, воздей. струя на питатель реагентов 7,обеспечивает подачу требуемого количества реагентов по трубопроводу 8 в питатель 5 пульпы.Применение питателя 5 пульпы, выполненного в качестве сегнерова колеса с улиткообразными течками с датчиком в качестве объемного3084075 ЛЭЛ шаз 1861/одписное расходомера, позволяет повыситьточность измерения твердого, поступившего на кондиционирование врезультате чего достигается болееточное дозирование реагентов, что снижает их перерасход и соответствующие затраты.Использование изобретения позво. ляет снизить расход реагентов в среднем на 3 5 ХВНИИПИТираж 535веВ илиал ППП "Патент",

Смотреть

Заявка

3538522, 12.01.1983

ИРКУТСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ

ИОФФЕ ВИЛЬЯМ МИХАЙЛОВИЧ, ПОЛОНСКИЙ СЕРГЕЙ БОРИСОВИЧ, ЛЕОНОВ СЕРГЕЙ БОРИСОВИЧ

МПК / Метки

МПК: B03D 1/00

Метки: кондиционирования, процесса, пульпы

Опубликовано: 07.04.1984
