Дозатор для сыпучих материалов

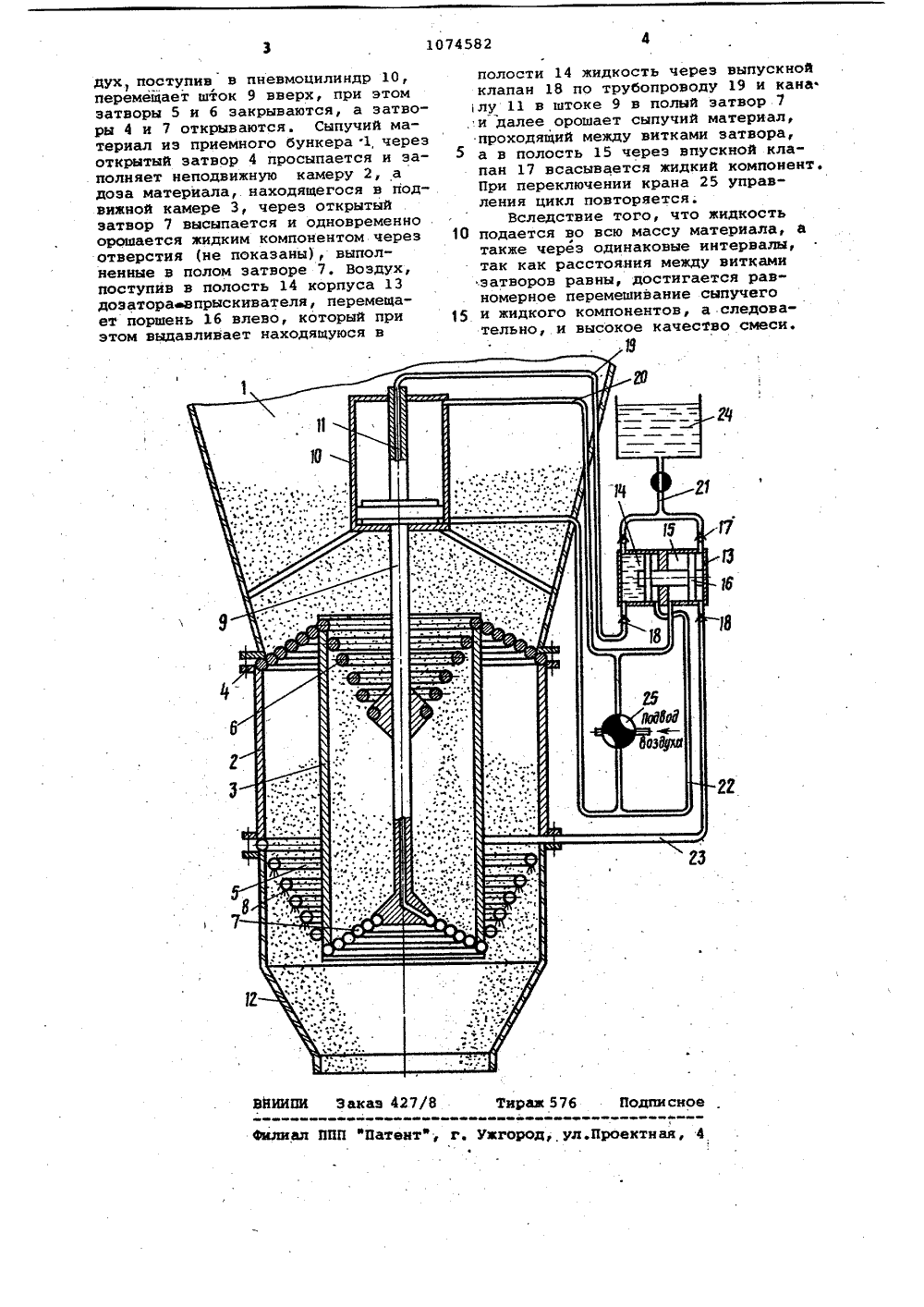

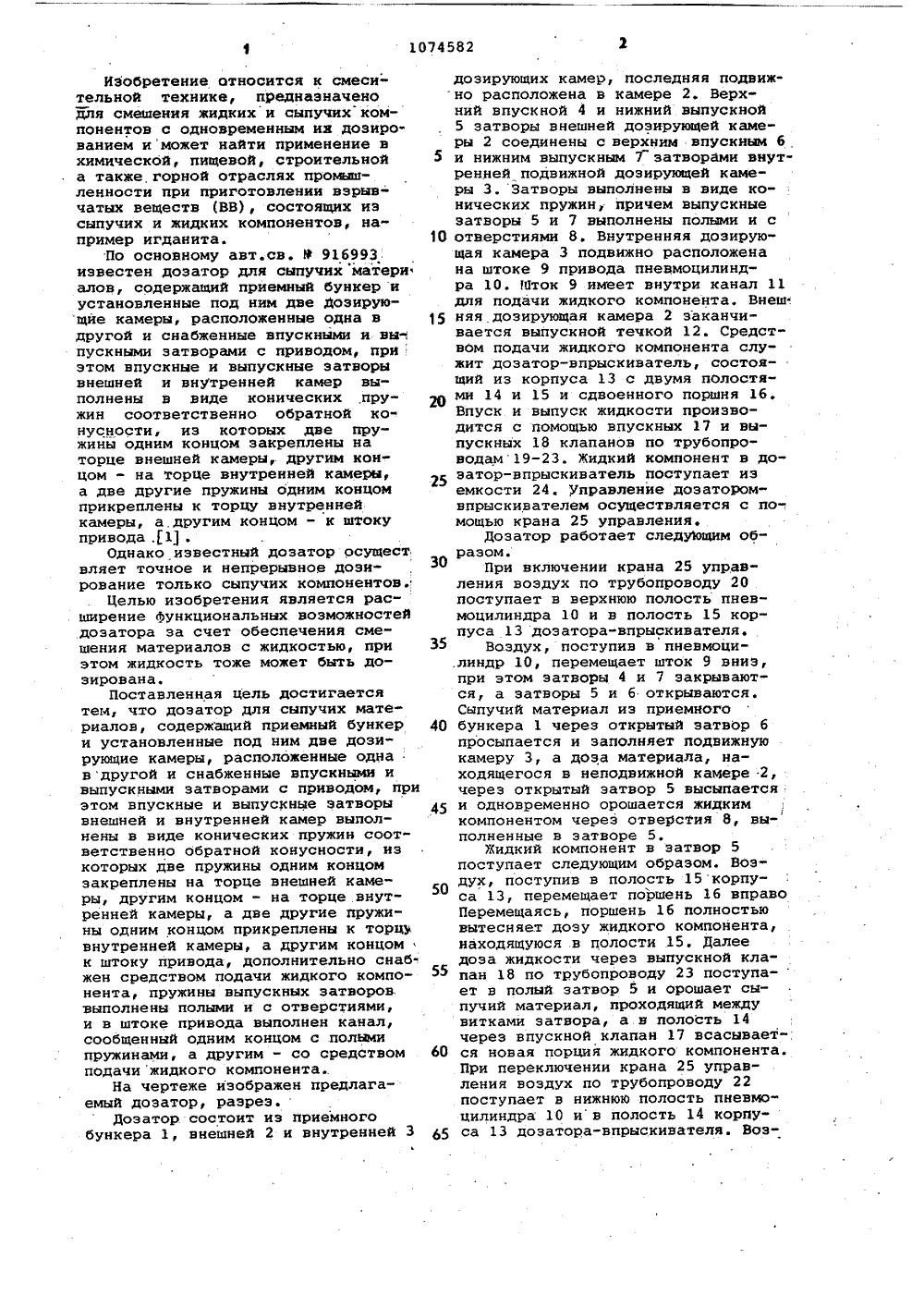

(19) (И),ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТН ОПИСАН К АВТОРСКОМ дрое,льев, Ю.В.Алексаи Д.Т.ЗильбергполитехническийИ.Ленина8 8)(54) (57) ДОЗАТОР ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ по авт.св. 9 916993, отл и ч а ю щ и й с я тем, что, с целью расширения функциональных воэможностей за счет обеспечения . смешения материалов с жидкостью, он . дополнительно снабжен средством подачи жидкого компонента, пружййы выпускных затворов выполнены полыми и с отверстиями, и в штоке привода выполнен канал, сообщенный одним концом с полыми пружинами, а другим - со средством подачи жид кого компонента.Изобретение относится к смеси- тельной технике, предназначено для смешения жидких и сыпучих компонентов с одновременным иж дозированием иможет найти применение в химической, пищевой, строительной а также, горной отраслях промышленности при приготовлении взрыв- чатых веществ (ВВ), состоящих из сыпучих и жидких компонентов, например игданита.По основному авт.св. У 916993, известен дозатор для сыпучих матери алов, содержащий приемный бункер и установленные под ним две доэирующие камеры, расположенные одна в другой и снабженные впускными и выл пускными затворами с приводом, приэтом впускные и выпускные затворы внешней и внутренней камер выполнены в виде конических ,пружин соответственно обратной конусности, из котопых две пру" жины однйм концом закреплены на торце внешней камеры, другим концом - на торце внутренней камеры, а две другие пружины одним концом прикреплены к торцу внутренней камеры, а другим концом - к штоку привода .1 Ц .Однако известный дозатор осущест, вляет точное и непрерывное дозирование только сыпучих компонентов.Целью изобретения является расширение Функциональных возможностей дозатора за счет обеспечения смешения материалов с жидкостью, при этом жидкость тоже может быть дозирована.Поставленная цель достигается тем, что дозатор для сыпучих материалов, содержащий приемный бункер и установленные под ним две дозирующие камеры, расположенные одна вдругой и снабженные впускными и выпускными затворами с приводом, при этом впускные и выпускные затворы внешней и внутренней камер выполнены в виде конических пружин соответственно обратной конусности, из которых две пружины одним концом закреплены на торце внешней камеры, другим концом - на торце внутренней камеры, а две другие пружины одним концом прикреплены к торцу внутренней камеры, а другим концом к штоку привода, дополнительно снабжен средством подачи жидкого компонента, пружины выпускных затворов выполнены полыми и с отверстиями, и в штоке привода выполнен канал, сообщенный одним концом с полыми пружинами, а другим - со средством подачи жидкого компонентаНа чертеже изображен предлагаемый дозатор, разрез.Дозатор состоит из приемного бункера 1, внешней 2 и внутренней 365 са 13 дозатора-впрыскивателя. Воздоэирующих камер, последняя подвижно расположена в камере 2. Верхний впускной 4 и нижний выпускной5 затворы внешней дозирующей камеры 2 соединены с верхним впускным 6 5 и нижним выпускным 7 затворами внутренней подвижной дозирующей камеры 3. Затворы выполнены в виде конических пружин, причем выпускныезатворы 5 и 7 выполнены полыми и с 10 отверстиями 8. Внутренняя дозирующая камера 3 подвижно расположенана штоке 9 привода пневмоцилиндра 10. Шток 9 имеет внутри канал 11для подачи жидкого компонента. Внеш.15 няя,доэирующая камера 2 заканчивается выпускной течкой 12. Средством подачи жидкого компонента служит дозатор-впрыскиватель, состоящий из корпуса 13 с двумя полостя ми 14 и 15 и сдвоенного поршня 16,Впуск и выпуск жидкости производится с помощью впускных 17 и выпускных 18 клапанов по трубопроводам 19-23. Жидкий компонент в до затор-впрыскиватель поступает иэемкости 24. Управление дозаторомвпрыскивателем осуществляется с по-,мощью крана 25 управления.Дозатор работает следу 1 ощим об"разом.При включении крана 25 управ"ления воздух по трубопроводу 20поступает в верхнюю полость пневмоцилиндра 10 и в полость 15 корпуса 13 дозатора-впрыскивателя. З 5 Воздух, поступив впневмоци.линдр 10, перемещает шток 9 вниз,при этом затворы 4 и 7 закрываются, а затворы 5 и 6 открываются.Сыпучий материал иэ приемного 40 бункера 1 через открытый затвор 6просыпается и заполняет подвижнуюкамеру 3, а доза материала, находящегося в неподвижной камере 2,через открытый затвор 5 высыпается 45 и одновременно оРошается жидкимкомпонентом через отверстия 8, выполненные в затворе 5.Жидкий компонент в затвор 5поступает следующим образом. Воздух, поступив в полость 15 корпуса 13, перемещает поршень 16 вправоПеремещаясь, поршень 16 полностьювытесняет дозу жидкого компонента,находящуюся в полости 15. Далеедоза жидкости через выпускной клапан 18 по трубопроводу 23 поступа-ет в полый затвор 5 и орошает сыпучий материал, проходящий междувитками затвора, а в полость 14через впускной клапан 17 всасывает-, 60 ся новая порция жидкого компонента.При переключении крана 25 управления воздух по трубопроводу 22поступает в нижнюю полость пневмоцилиндра 10 и в полость 14 корпу1074582 ВЙИИПИ Заказ 427/8 Тираж 576 Подписно ал ППП фПатеитф, г. Ужгород, ул.Проектная, 4 дух, поступив в пневмоцилиндр 10,перемещает шток 9 вверх, при этомзатворы 5 и 6 закрываются, а затворы 4 и 7 открываются, Сыпучий материал из приемного бункера 1, черезоткрытый затвор 4 просыпается и заполняет неподвижную камеру 2, адоза материала, находящегося в подвижной камере 3, через открытыйзатвор 7 высыпается и одновременно .орошается жидким компонентом черезотверстия (не показаны), выполненные в полом затворе 7. Воздух,поступив в полость 14 корпуса 13доэаторавпрыскивателя, перемещает поршень 16 влево, который приэтом выдавливает находящуюся в полости 14 жидкость через выпускнойклапан 18 по трубопроводу 19 и каналу 11 в штоке 9 в полый затвор 7. и далее орошает сыпучий материал,проходящий между витками затвора,5 а в полость 15 через впускной клапан 17 всасывается жидкий компонент.При переключении крана 25 управления цикл повторяется,Вследствие того, что жидкость10 подается во всю массу материала, атакже через одинаковые интервалы,так как расстояния между виткамизатворов равны, достигается равномерное перемешивание сыпучего15 и жидкого компонентов, а следовательно, и высокое качество смеси.
