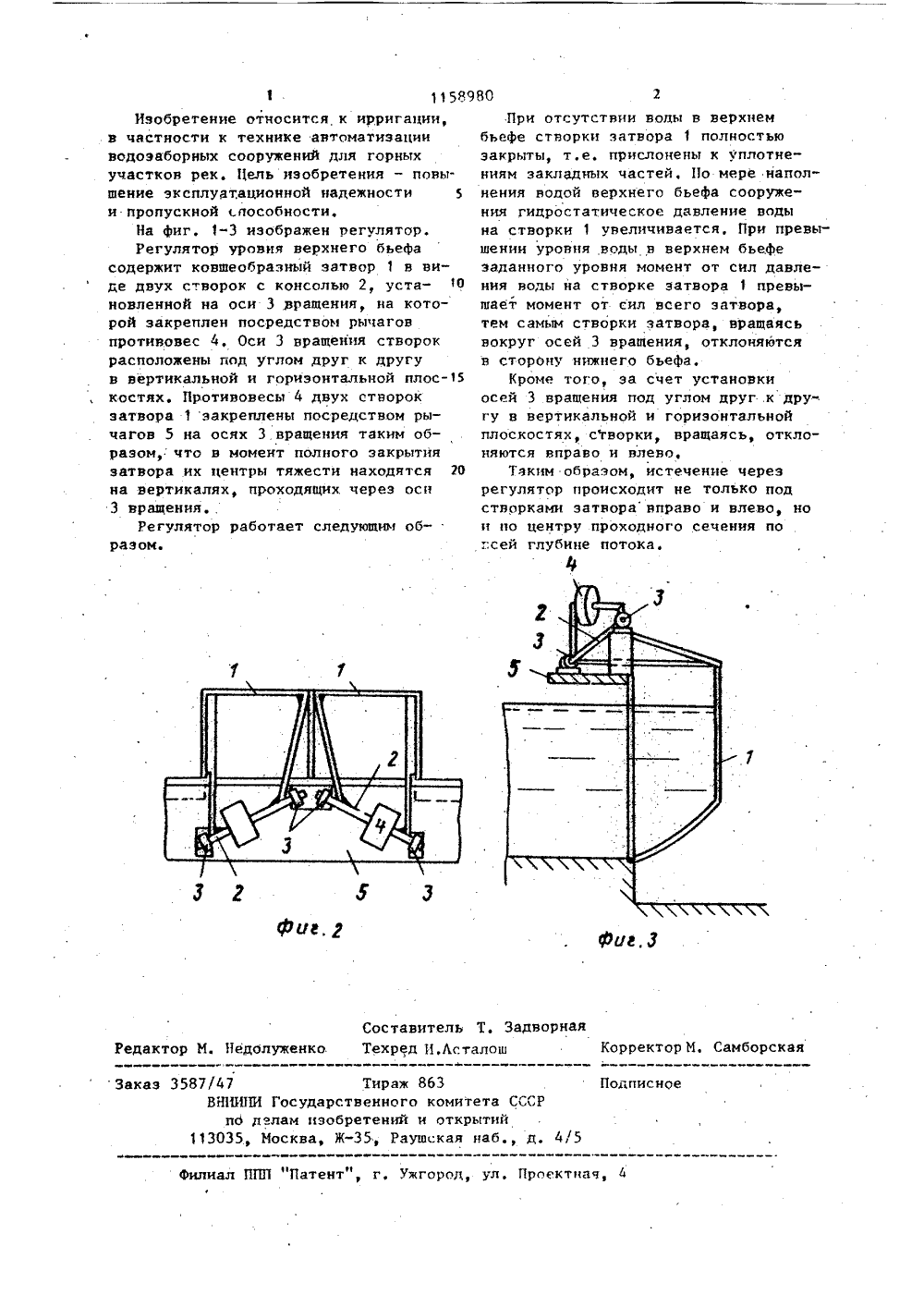

Регулятор уровня верхнего бьефа

Номер патента: 1737417

Опубликовано: 30.05.1992

Авторы: Бочкарев, Гриднев

МПК: G05D 9/02

Метки: бьефа, верхнего, регулятор, уровня

...обеспечивая максимальное открывающее воздействие полки на затвор через опорные тяги и неподвижные направляющие, значительно повышает точность регулирования. Чтобы исключить влияние нижнего бьефа, не увеличивая размеры затвора установкой оси вращения выше бытовой глубины М необходимо увеличить угол а открытия затвора до 900, т.е, когда затвор и полка, сложившись, занимают горизонтальное положение, а величина увеличения затвора равна Ь"соз 90 =О. Но в известной конструкции это невозможно, так как затвор с полкой складываются при а=60 - 65 и открывающее воздействие полки прекращается, к тому же гидродинамическое давление на затвор сильно уменьшается, а при углах открытия затвора близких к 90 стремится к нулю, т.е, практически нет силы,...

Номер патента: 1313947

Опубликовано: 30.05.1987

Авторы: Костюков, Марчук, Щедрин

МПК: E02B 13/02

Метки: бьефа, верхнего, регулятор, уровня

...верхнего бьефа включает напорный щит 1, установленный между верхним бьефом 2 и нижним бьефом 3 с возможностью вращения на горизонтальной оси 4, расположенной в нижней части щита 1. Под напорным щитом 1 расположен дополнительный щит 5, подвешенный верхней кромкой при помощи шарнира 6 к нижней кромке напорного шита 1. К нижней части дополнительного щита 5 одним концом посредством шарнира 7 присоединен рычаг-корректор 8, другим концом шарнирно закрепленный в нижнем бьефе 3, Со стороны верхнего бьефа 2 установлен ограничитель 9 перемещения верхней части напорного щита 1.Регулятор уровня верхнего бьефа работает следующим образом.При заполнении верхнего бьефа 2 вода давит на дополнительный щит 5, запирая регулятор и препятствуя пропуску...

Номер патента: 885979

Опубликовано: 30.11.1981

Авторы: Флоринский, Щедрин

МПК: G05D 9/00

Метки: бьефа, верхнего, регулятор, уровня

...емкость 6, Водав эту емкость поступает .через калиброванноеотверстие 7, а выпускается с помощью датчи-ка 8, соединенного гидравлической связью 9с датчиком 10 уровня верхнего бьефа, В ка.нале устанавливается ограничитель 11 поворо. та затвора.Регулятор работает следующим образом,. При прохождении по каналу небольшихрасходов сбросное отверстие из емкости 6закрыто датчиком 8, а .емкость 6 наполняется через отверстие 7 (фиг. 1), При этомтранзитный расход переливается через гребеньщита 1, дополнительно гасится на гибкойоболочке 5 и по раме 4 сбрасывается в нижний бьеф. Наносы, транспортируемые потоком,скапливаются перед регулятором. Угол наклоона щита 1 в закрытом положении о. ( 90,Шарнир 2 расположен на 1/3 длины щита отдна...

Номер патента: 930282

Опубликовано: 23.05.1982

Авторы: Лийв, Щедрин, Ылясов

МПК: G05D 9/02

Метки: бьефа, верхнего, регулятор, уровня

...бьефе.На фиг. 1 приведен вид регулятора в момент пропуска минимальных расходов; на фиг. 2- в момент сработки при пропус ке. максимальных расходов.Регулятор уровня верхнего бьефа состоит из затвора в виде жесткого щита 1 и гибкой оболочки 2, образующих замкнутую регулировочную,полость 3. Вода из этой полости сбрасывается через напорный трубопровод 4 в емкость 5. Вода из емкости 5 по сливной трубе 6 поступает в трубу 7. В месте перехода трубы 6 в трубу 7 установлен обратный клапан 8, соединенный тягой 9 с поплавком 10,Тяга 9 снабжена направляющей 11 5 10 15 20251, Регулятор уровня верхнего бьефасодержащий затвор, полость которогообразована щитом, шарнирно связанным сфлютбетом, и соединенной с ним гибкойоболочкой, о т л и ч а ю щ и й...

Номер патента: 932468

Опубликовано: 30.05.1982

Авторы: Бочкарев, Филатьева

МПК: G05D 9/02

Метки: бьефа, верхнего, воды, регулятор, уровня

...15установлен первый трубопровод 3. Йатчик уровня верхнего бьефа выполнен ввиде второго трубопровода 4, патрубоккоторого размещен на отметке заданного уровня и снабжен сильфоном 5 с регулировочным винтом 6, Полость затвора1 сообщена третьим трубопроводом 7 семкостью 8, воздушная полость которойсообщена четвертым трубопроводом 9с вакуумной зоной первого трубопрово- ида 3, а патрубок четвертого трубопровода9 размещен внутри первого трубопровода 3. Под патрубком второго трубопровода 4 устраивается колодец 10, сообщающийся с верхним бьефом.Регулятор работает следующий образом.Постоянным током воды в первомтрубопроводе 3 образуется зона вакуума,вследствие чего через четвертый трубопровод 9 всасывается воздух иэ емкости8. Потери воздуха...
