Устройство для вычисления отношения двух чисел

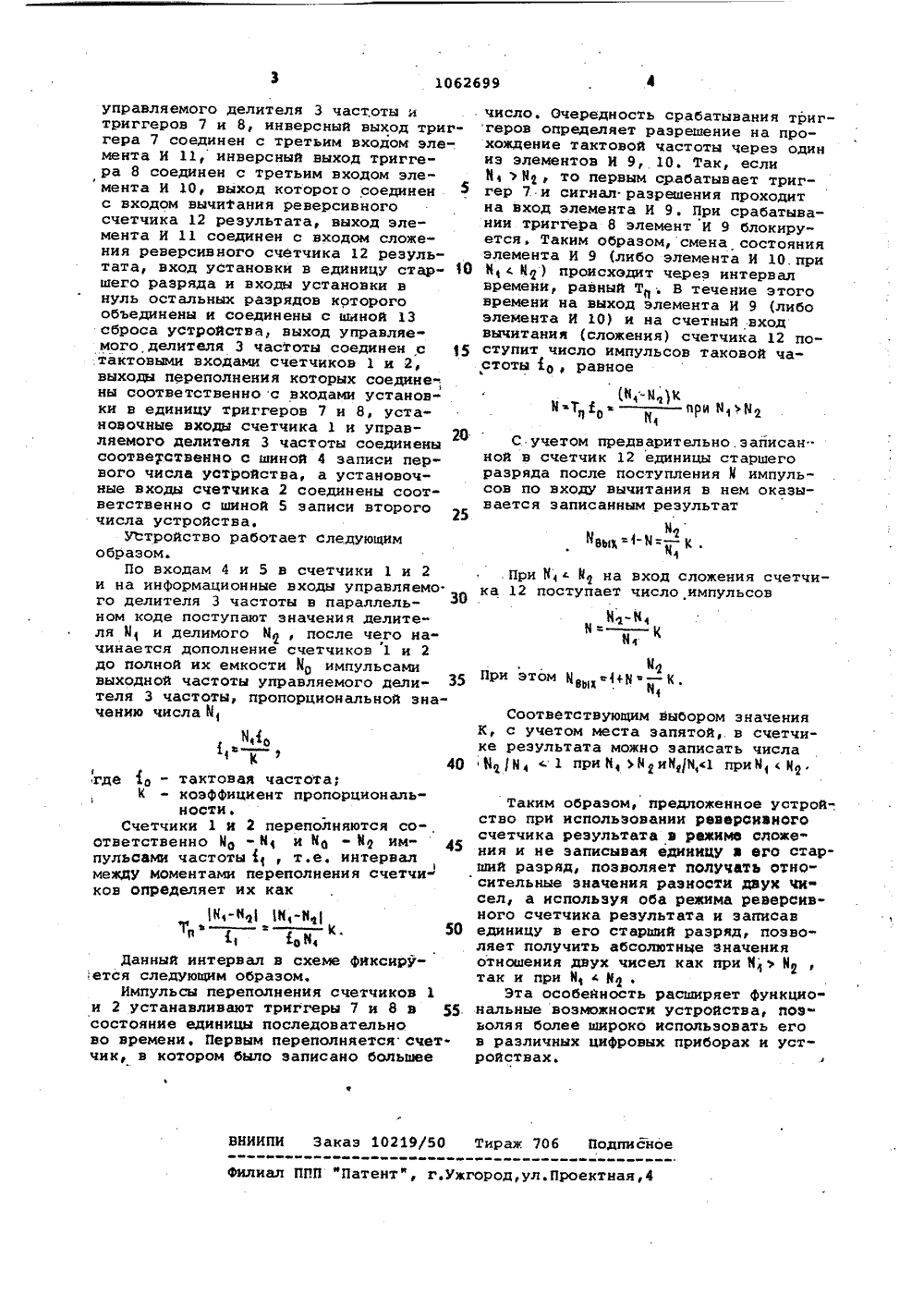

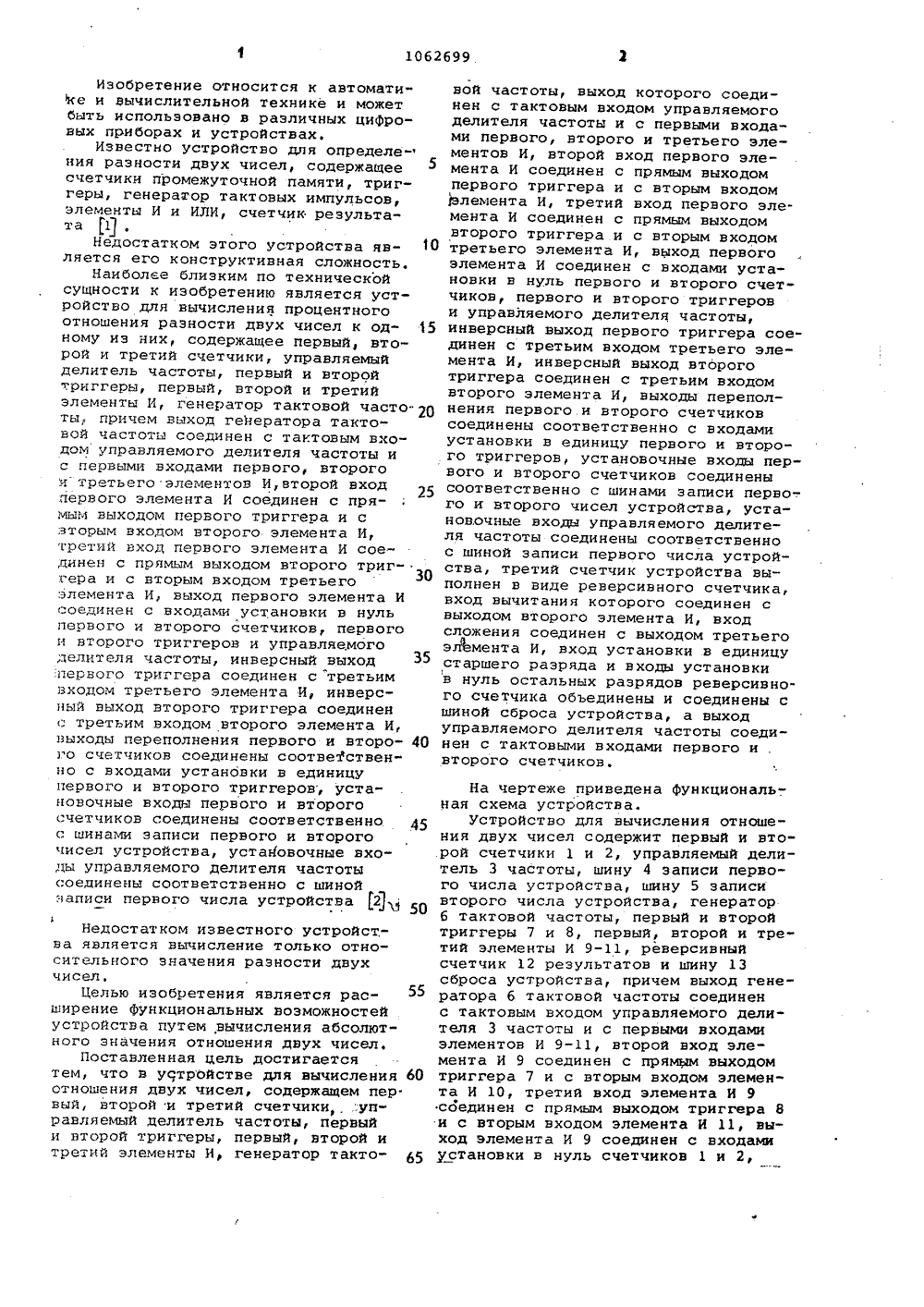

(19) (111 ЗШ 606 Р 762 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ТЕЛЬСТВУ АВТОРСКОМУ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГ(71) Харьковский с)рдена Ленина политехнический институт им, В.И.Ленина(56) 1. Авторскоесвидетельство СССРР 686029, кл. О 06 Г 7/62, 1977.2. Авторское свидетельство СССР(54)(57) УСТРОЙСТВО ДЛЯ ВЫЧИСЛЕНИЯОТНОШЕНИЯ ДВУХ ЧИСЕЛ, содержащее первый, второй и третий счетчики, управляемый делитель частоты, первый ивторой триггеры, первый, второй итрелий элементы И, генератор тактовой частоты, причем выход генераторатактовой частоты соединен с тактовымвходом управляемого делителя частотыи с первыми входами первого, второгои третьего элементов И, второй входпервого элемента И соединен с прямымвыходом первого триггера и с вторымвходом второго элемента И, третийвход первогО элемента И соединен спрямым выходом второго триггера и свторым входом третьего элемента И,выход первого элемента И соединен свходами установки в нуль первого ивторого счетчиков, первого и второготриггеров и управляемого делителя частоты, инверСный выход первого триггера соединен с третьим входом третьего элемента И, инверсный выход второго триггера соединен с третьим входом второго элемента И, выходы переполнения первого и второго счетчиков соединены соответственно с входами установки в единицу первого и второго триггеров установочные входы первого и второго счетчиков соединены соответственно с шинами записи первого и второго чисел устройства, установочные входы управляемого делителя частоты соединены соответственно с шиной записи первого числа устройства, о т л и ч а ю - щ е е с я тем, что, с целью расшире- щйе ния функциональных возможностей путем вычисления абсолютного значения отношения двух чисел, третий счетчик устройства висоииеи в виде реверсив- Се ного счетчика, вход вычитания которого соединен с выходом вторбго эле- Я мента И, вход сложения соединен с выходом третьего элемента И, вход установки в единицу старшего разряда и входы установки в нуль остальных разрядов реверсивного счетчика объединены и соединены с шиной сбро- са устройства, а выход управляемого делителя частоты соединен с тактовы-ми входами первого и второго счетчиков.Изобретение относится к автоматике и вычислительной технике и можетбыть использовано в различных цифровых приборах и устройствах.Известно устройство для определе-ния разности двух чисел, содержащеесчетчики промежуточной памяти, триггеры, генератор тактовых импульсов,элементы И и ИЛИ, счетчик результата 1,Недостатком этого устройства является его конструктивная сложность,Наиболее близким по техническойсущности к изобретению является устройство для вычисления процентногоотношения разности двух чисел к од" 15ному из них, содержащее первый, второй и третий счетчики, управляемыйделитель частоты, первый и второйтриггеры, первый, второй и третийэлементы И, генератор тактовой частоты причем выход генератора тактовой частоты соединен с тактовым вхо"дом управляемого делителя частоты ис первыми входами первого, второгоитретьего элементов И,второй входпервого элемента И соединен с прямым выходом первого триггера и свторым входом второго элемента И,третий вход первого элемента И соединен с прямым выходом второго триггера и с вторым входом третьегоэлемента И, выход первого элемента Исоединен с входами установки в нульпервого и второго счетчиков, первогои второго триггеров и управляемогоделителя частоты, инверсный выходпервого триггера соединен с третьимвходом третьего элемента И, инверсный выход второго триггера соединенс третьим входом второго элемента И,выходы переполнения первого и второго счетчиков соединены соответствен"но с входами устанбвки в единицупервого и второго триггеров, уста"новочные входы первого и второгосчетчиков соединены соответственнос шинами записи первого и второгочисел устройства, установочные входы управляемого делителя частотысоединены соответственно с шинойзаписи первого числа устройства 2Недостатком известного устройст.ва является вычисление только относительного значения разности двухчисел.Целью изобретения является расширение Функциональных возможностейустройства путем вычисления абсолютного значения отношения двух чисел,поставленная цель достигаетсятем, что в устройстве для вычисления 60отношения двух чисел, содержащем пер.вый, второй и третий счетчики, .;Управляемый делитель частоты, первыйи второй триггеры, первый, второй итретий элементы И, генератор такто вой частоты, выход которого соединен с тактовым входом управляемогоделителя частоты и с первыми входами первого, второго и третьего элементов И, второй вход первого элемента И соединен с прямым выходомпервого триггера и с вторым входомэлемента И, третий вход первого эле.мента И соединен с прямым выходомвторого триггера и с вторым входомтретьего элемента И, выход первогоэлемента И соединен с входами установки в нуль первого и второго счетчиков, первого и второго триггерови управляемого делителя частоты,инверсный выход первого триггера соединен с третьим входом третьего элемента И, инверсный выход второготриггера соединен с третьим входомвторого элемента И, выходы переполнения первого и второго счетчиковсоединены соответственно с входамиустановки в единицу первого и второго триггеров, установочные входы первого и второго счетчиков соединенысоответственно с шинами записи перво".го и второго чисел устройства, установочные входы управляемого делителя частоты соединены соответственнос шиной записи первого числа устройства, третий счетчик устройства выполнен в виде реверсивного счетчика,вход вычитания которого соединен свыходом второго элемента И, входсложения соединен с выходом третьегоэлемента И, вход установки в единицустаршего разряда и входы установки1в нуль остальных разрядов реверсивно.го счетчика объединены и соединены сшиной сброса устройства, а выходуправляемого делителя частоты соединен с тактовыми входами первого ивторого счетчиков,На чертеже приведена функциональная схема устройства.Устройство для вычисления отношения двух чисел содержит первый и второй счетчики 1 и 2, управляемый делитель 3 частоты, шину 4 записи первого числа устройства, шину 5 записи второго числа устройства, генератор 6 тактовой частоты, первый и второй триггеры 7 и 8, первый, второй и тре" тий элементы и 9-11, реверсивный счетчик 12 результатов и шину 13 сброса устройства, причем выход генератора 6 тактовой частоты соединен с тактовым входом управляемого делителя 3 частоты и с первыми входами элементов И 9-11, второй вход элемента И 9 соединен с прямым выходом триггера 7 и с вторым входом элемента И 10, третий вход элемента И 9соединен с прямым выходом триггера 8 и с вторым входом элемента И 11, выход элемента И 9 соединен с входами установки в нуль счетчиков 1 и 2,1062699 Мд При этом М 4(М - К. еых40 50 ВНИИПИ Заказ 10219/50 Тираж 706 Подписное филиал ППП "Патентф, г.Ужгород,ул.Проектная,4 управляемого делителя 3 частоты и триггеров 7 и 8, инверсный выход триггера 7 соединен с третьим входом элемента И 11, инверсный выход триггера 8 соединен с третьим входом элемента И 10, выход которого соединен с входом вычитания реверсивного счетчика 12 результата, выход элемента И 11 соединен с входом сложения реверсивного счЕтчика 12 результата, вход установки в единицу стар шего разряда и входы установки в нуль остальных разрядов которого объединены и соединены с виной 13 сброса устройства, выход управляемого делителя 3 частоты соединен с 35 тактовыми входами счетчиков 1 и 2, выходы переполнения которых соединены соответственно с входами установки в единицу триггеров 7 и 8, установочные входы счетчика 1 и управляемого делителя 3 частоты соединены соответственно с шиной 4 записи первого числа устройства, а установочные входы счетчика 2 соединены соответственно с шиной 5 записи второго числа устройства.Устройство работает следующим образом.По входам 4 и 5 в счетчики 1 и 2 и на информационные входы управляемо. го делителя 3 частоты в параллельном коде поступают значения делителя М( и делимого Й, после чего на" чинается дополнение счетчиков 1 и 2 до полной их емкости Мо импульсами выходной частоты управляемого дели- З 5 теля 3 частоты, пропорциональной значению числа М( М,(( К1где 1 о - тактовая частоа;К - коэффициент пропорциональности.Счетчики 1 и 2 переполняются соответственно Мз - М( и Мо - Мд им" 45 пульсами частоты 1(, т.е, интервал1 между моментами переполнения счетчи ков определяет их как 1 М,-М 1 М,-Мданный интервал в схеме Фиксируется следующим образом.Импульсы переполнения счетчиков 1 и 2 устанавливают триггеры 7 и 8 в 55 состояние единицы последовательно во времени, Первым переполняется счетчик, в котором было записано большее число. Очередность срабатывания триггеров определяет разрешение на прохождение тактовой частоты через одиниз элементов И 9, 10. Так, еслиМ( ъ М, то первым срабатывает триггер 7 и сигнал разрешения проходитна вход элемента И 9. При срабатывании триггера 8 элемент И 9 блокируется. Таким образом, смена состоянияэлемента И 9 (либо элемента И 10.приМ( с М) происходит через интервалвремени, равный Т . В течение этоговремени на выход элемента И 9 (либоэлемента И 10) и на счетный входвычитания (сложения) счетчика 12 поступит число импульсов таковой частоты 1 а, равное(С учетом предварительно.зайисанной в счетчик 12 единицы старшего разряда после поступления М импульсов по входу вычитания в нем оказывается записанным результат М 1МВыХ-( "= - К.При М, М на вход сложения счетчика 12 поступает число импульсов Соответствующим выбором значения К, с учетом места запятой,. в счетчике результата можно записать числа 81 М( 1 при Й( ЪМИММс 1 приМ( с М,Таким образом, предложенное устрой-,ство при использовании реверсивногосчетчика результата в режиме сложения и не записывая единицу в его старший разряд, позволяет получать относительные значения разности двух чксел, а используя оба режима реверсивного счетчика результата и записавединицу в его старший разряд, позволяет получить абсолютнЫе Значенияотношения двух чисел как при М( Мтак и рн М( с М,Эта особенность расширяет функцио"нальные возможности устройства, позволяя болеЕ широко использовать егов различных цифровых приборах и устройствах.
