Устройство для отбора проб из затвердевшего массива

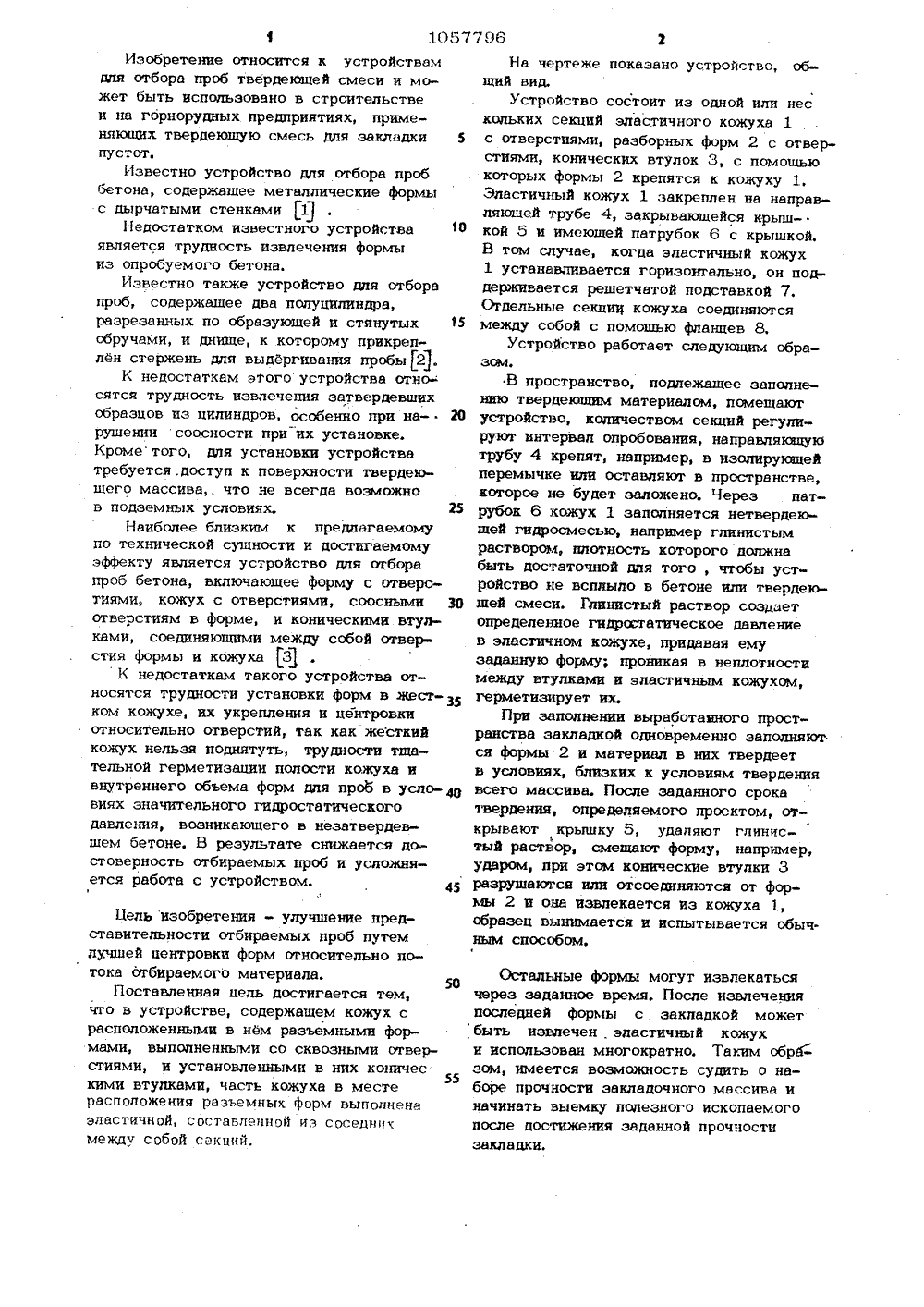

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИ СПУБЛИН601 М 1/2 ЕНИЯ ТОРС НОМУ ЕЛЬСТВ ркович ового Красательский промышленОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБ(71) Ура)ьский ордена Трудного Знамени научно-исследовипроектный институт медной(56) 1. Лещинский М. Ю., Скрантаев Б.Г.Испытание прочности бетона. М.,Стройиздат, 1973, с. 52.2. Там же, с. 54.3. Авторское свидетельство СССРЬ 827997, кл, С( 01 Й 1/02; 1/20,1979.(54) (57) УСТРОЙСТВО ДЛЯ ОТБОРАПРОБ ИЗ ЗАТВЕРДЕВШЕГО МАССИВА,содержащее кожух с распопоженными внем разъемными формами, выцопненными со сквозными отверстуми, и установленными в них коническими втулками,о т л и ч а ю щ е е с я тем, что,с целью улучшения представительностиотбираемых проб путем лучшей, центровкиформ относительно потока отбираемогоматериала, часть кожуха в месте расположения разъемных форм выйоцнена эластичной, составленной из соединенныхмежду собой секций.Изобретение относится к устройствамоля отбора проб твердекецей смеси и может быть использовано в строительствеи на горнорудных предприятиях, применяющих твердеюшую смесь для закладки 5пустот,Известно устройство для отбора проббетона, содержащее металлические формыс дырчатыми стенками 1Недостатком известного устройстваявляется трудность извлечения формыиз опробуемого бетона,Известно также устройство для отборапроб, содержащее два полуцилиндра,разрезанных по образующей и стянутых 15обручами, и днище, к которому прикреплен стержень для выдергивания пробы 2.К недостаткам этого устройства относятся трудность извлечения затвердевшихобразцов из цилиндров, особенно при на-20рушении сооаности при их установке.Кроме того, для установки устройстватребуется, доступ к поверхности твердеющего массива что не всегда возможнов подземных условиях, 25Наиболее близким к предлагаемомупо технической сущности и достигаемомуэффекту является устройство для отборапроб бетона, включающее форму с отверскожух с отверстиями, соосными ЗОотверстиям в форме, и коническими втулками, соединяющими между собой отверстия формы и кожуха ЯК недостаткам такого устройства относятся трудности установки форм в жестком кожухе, их укрепления и центровкиотносительно отверстий, так как жесткийкожух нельзя поднятуть, трудности тщательной герметизации полости кожуха ивнутреннего объема форм для проб в усло-,Евиях значительного гидростатическогодавления, возникающего в незатвердевшем бетоне. В результате снижается достоверность отбираемых проб и усложняется работа с устройством.45 Цель изобретения - улучшение представительности отбираемых проб путемлучшей центровки форм относительно потока отбираемого материала.Поставленная цель достигается тем,что в устройстве, содержащем кожух срасположенными в нем разъемными формами, выполненными со сквозными отверстиями, и установленными в них коничес55кими втулками, часть кожуха в местерасположения рв;заемных форм выполненаэластичной, составленной иэ соседнихмежду собой секций,На чертеже показано устройство, общий вид.Устройство состоит иэ одной или нескопьких секций эластичного кожуха 1с отверстиями, раэборных форм 2 с отверстиями, конических втулок 3, с помощьюкоторых формы 2 крепятся к кожуху 1.Эластичный кожух 1 :закреплен на направляющей трубе 4, закрывающейся крьгшкой 5 и имеющей патрубок 6 с крышкой.В том случае, когда эластичный кожух1 устанавливается горизонтально, он поддерживается решетчатой подставкой 7.Отдельные секция ксокуха соединяютсямежду собой с помощью фланцев 8,Устройство работает следующим образом фВ пространство, подлежащее заполнению твердеющим материалом, помешаютустройст 1 зо, количеством секций регулируют интервал опробования, направлякяцуютрубу 4 крепят, например, в изолирующейперемычке или оставляют в пространстве,которое не будет заложено, Через патрубок 6 кожух 1 заполняется нетвердеющей гидросмесью, например глинистымраствором, плотность которого должнабыть достаточной дпя того, чтобы устройство не всплыло в бетоне или твердеющей смеси. Глинистый раствор создаетопределенное гидро:татическое давлениев эластич:ном кожухе, придавая емузаданную форму; проникая в неплотностимежду втулками и эластичным кожухом,герметизирует их.При заполнении выработаяного пространства закладкой одновременно заполняются формы 2 и материал в них твердеетв условиях, близких к условиям твердениявсего массива. После заданного срокатвердения, определяемого проектом, открывают крышку 5, удаляют глинистый раствор, смещают форму, например,ударом, при этом конические втулки 3разрушаются или отсоединяются от формы 2 и она извлекается из кожуха 1,образец вынимается и испытывается обычным способом,Остальные формы могут извлекаться через заданное время. После извлечения последней формы с закладкой может быть иэвпечен .эластичный кожух и использован многократно. Таким образом, имеется возможность судить о наборе прочности закладочного массива и начинать выемку полезного ископаемого после достижения заданной прочности закладки.Составитель О. ПожковР ктор Н Везродная Техред ВЛаекоре" торре Заказ 9574/44 Тираж 873 ПодписноеВНИИПИ Государственного каиитета СССРпо делам изобретений и открытий113035, Москва, Ж 35, Раушская ваб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4/5 3 1057При использовании предлагаемого уст- ройства повышается представительность опробования путем более полной герметиэацги полости кожуха и увеличивается интервал опробования за счет того, что устройство составлено иэ нескольких сек аий.При этом упрощается обслуживание за счет удобства установки форм, в эластичном кожухе иэ-за его податливос 1 О ти, уменьшения габаритов устройства в сложенном биде и простотой доставки кместу установки, уменьшения веса, таккак эластичный кожух может быть изготовлен незначительной толщины, потомучго гидростатическое давление, развиваемое в неэатвердевшем материале, воспринимается не кожухом, а средой, находяшейся в нем. Экон.омнческий эффект от внеарения предлагаемого устройства составит 5000 руб.
