Лазы

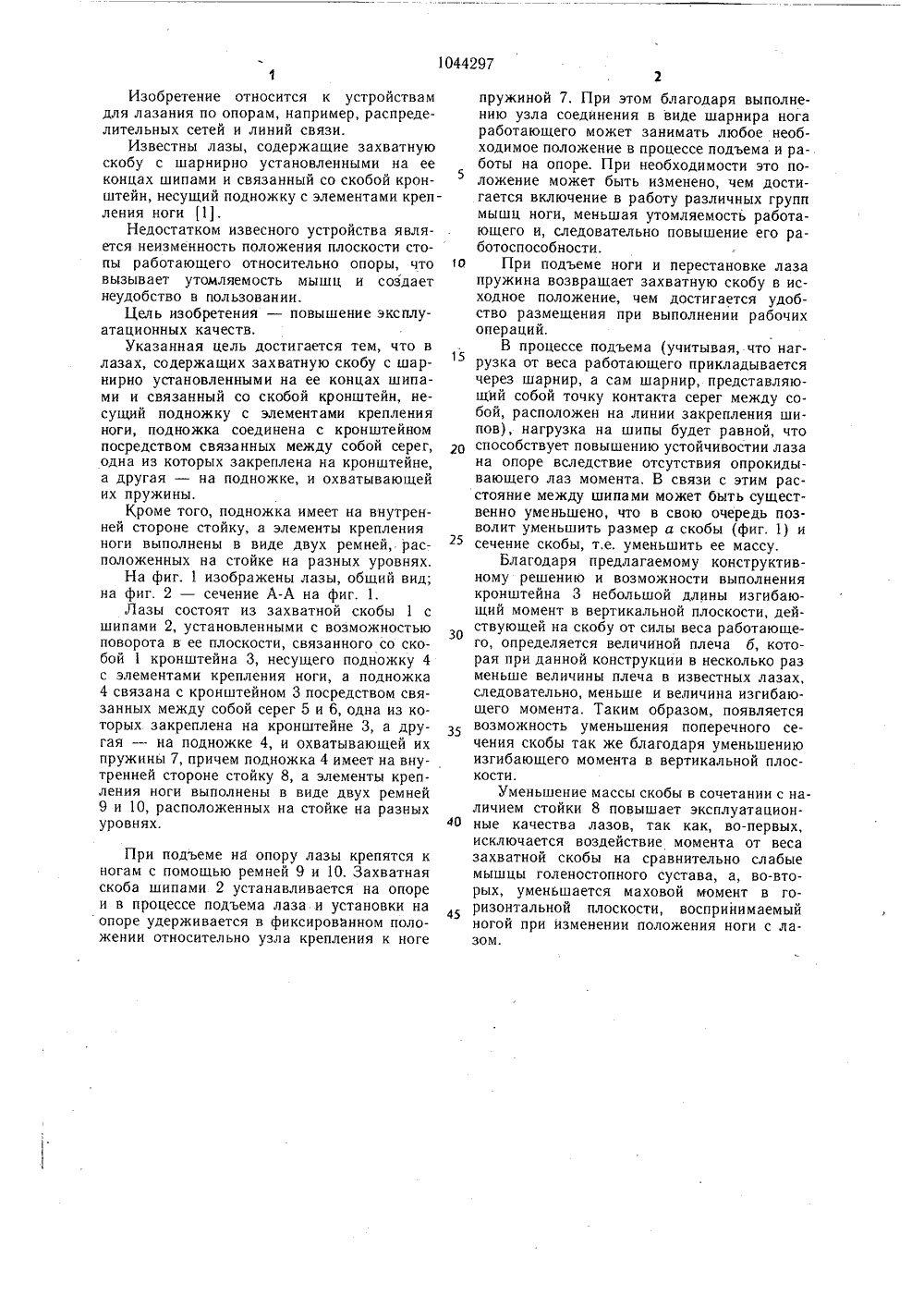

СООЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 3(51) А 63 В 27/00 НИЯ,У ДЕТ АВТОРСК ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ИСАНИЕ ИЗОБР(71) Производственное объединение по наладке, совершенствованию технологии и эксплуатации электростанций и сетей Союз. техэнерго(54) (57) 1. ЛАЗЫ, содержащие захватную скобу с шарнирно установленными на ее.ЯО 1044297 А концах шипами и связанный со скобой кронштейн, несущий подножку с элементами креп ления ноги, отличающиеся тем, что, с целью повышения эксплуатационных качеств, подножка соединена с кронштейном посредством связанных между собой серег, одна из которых закреплена на кронштейне, а другая - на подножке, и охватывающей их пружины.2. Лазы по п, 1, отличающиеся тем, чтоожка имеет на внутренней стороне стойэлементы крепления ноги выполненые двух ремней, расположенных на стойразных уровнях.Изобретение относится к устройствам для лазания по опорам, например, распределительных сетей и линий связи.Известны лазы, содержащие захватную скобу с шарнирно установленными на ее концах шипами и связанный со скобой кронштейн, несущий подножку с элементами крепления ноги 11.Недостатком извесного устройства является неизменность положения плоскости стопы работающего относительно опоры, что вызывает утомляемость мышц и создает неудобство в пользовании.Цель изобретения - повышение эксплуатационных качеств.Указанная цель достигается тем, что в лазах, содержащих захватную скобу с шарнирно установленными на ее концах шипами и связанный со скобой кронштейн, несущий подножку с элементами крепления ноги, подножка соединена с кронштейном посредством с вяза нных между собой сере г, одна из которых закреплена на кронштейне, а другая - на подножке, и охватывающей их пружины.Кроме того, подножка имеет на внутренней стороне стойку, а элементы крепления ноги выполнены в виде двух ремней, расположенных на стойке на разных уровнях.На фиг. 1 изображены лазы, общий вид; на фиг. 2 - сечение А-А на фиг. 1.Лазы состоят из захватной скобы 1 с шипами 2, установленными с возможностью поворота в ее плоскости, связанного со скобой 1 кронштейна 3, несущего подножку 4 с элементами крепления ноги, а подножка 4 связана с кронштейном 3 посредством связанных между собой серег 5 и 6, одна из которых закреплена на кронштейне 3, а другая - на подножке 4, и охватывающей их пружины 7, причем подножка 4 имеет на внутренней стороне стойку 8, а элементы крепления ноги выполнены в виде двух ремней 9 и 10, расположенных на стойке на разных уровнях. При подъеме на опору лазы крепятся к ногам с помощью ремней 9 и 10. Захватная скоба шипами 2 устанавливается на опоре и в процессе подъема лаза и установки на опоре удерживается в фиксированном положении относительно узла крепления к ноге пружиной 7, При этом благодаря выполнению узла соединения в виде шарнира нога работающего может занимать любое необходимое положение в процессе подъема и работы на опоре. При необходимости это положение может быть изменено, чем достигается включение в работу различных групп мышц ноги, меньшая утомляемость работающего и, следовательно повышение его работоспособности.10 При подъеме ноги и перестановке лазапружина возвращает захватную скобу в исходное положение, чем достигается удобство размещения при выполнении рабочих операций.15В процессе подъема (учитывая, что нагрузка от веса работающего прикладывается через шарнир, а сам шарнир, представляющий собой точку контакта серег между собой, расположен на линии закрепления шипов), нагрузка на шипы будет равной, что о способствует повышению устойчивостии лазана опоре вследствие отсутствия опрокидывающего лаз момента. В связи с этим расстояние между шипами может быть существенно уменьшено, что в свою очередь позволит уменьшить размер а скобы (фиг. 1) и сечение скобы, т.е. уменьшить ее массу.Благодаря предлагаемому конструктивному решению и возможности выполнения кронштейна 3 небольшой длины изгибающий момент в вертикальной плоскости, действующей на скобу от силы веса работающего, определяется величиной плеча б, которая при данной конструкции в несколько раз меньше величины плеча в известных лазах, следовательно, меньше и величина изгибающего момента. Таким образом, появляется возможность уменьшения поперечного сечения скобы так же благодаря уменьшению изгибающего момента в вертикальной плоскости.Уменьшение массы скобы в сочетании с наличием стойки 8 повышает эксплуатацион О ные качества лазов, так как, во-первых,исключается воздействие момента от веса захватной скобы на сравнительно слабые мышцы голеностопного сустава, а, во-вторых, уменьшается маховой момент в го ризонтальной плоскости, воспринимаемыйногой при изменении положения ноги с лазом.Составитель Недактор Л, филь Техред И. Вереаказ 7402/4 Тираж.401ВНИИПИ Государственного копо делам изобретений и113035, Москва, Ж - 35, РаушскФилиал ППП Патент, г. Ужгород ВолодинаКорректор В. БуПодписноеитета СССРоткрытийя наб., д. 4/5ул. Проектная, 4
