Система для сорбции биологических жидкостей

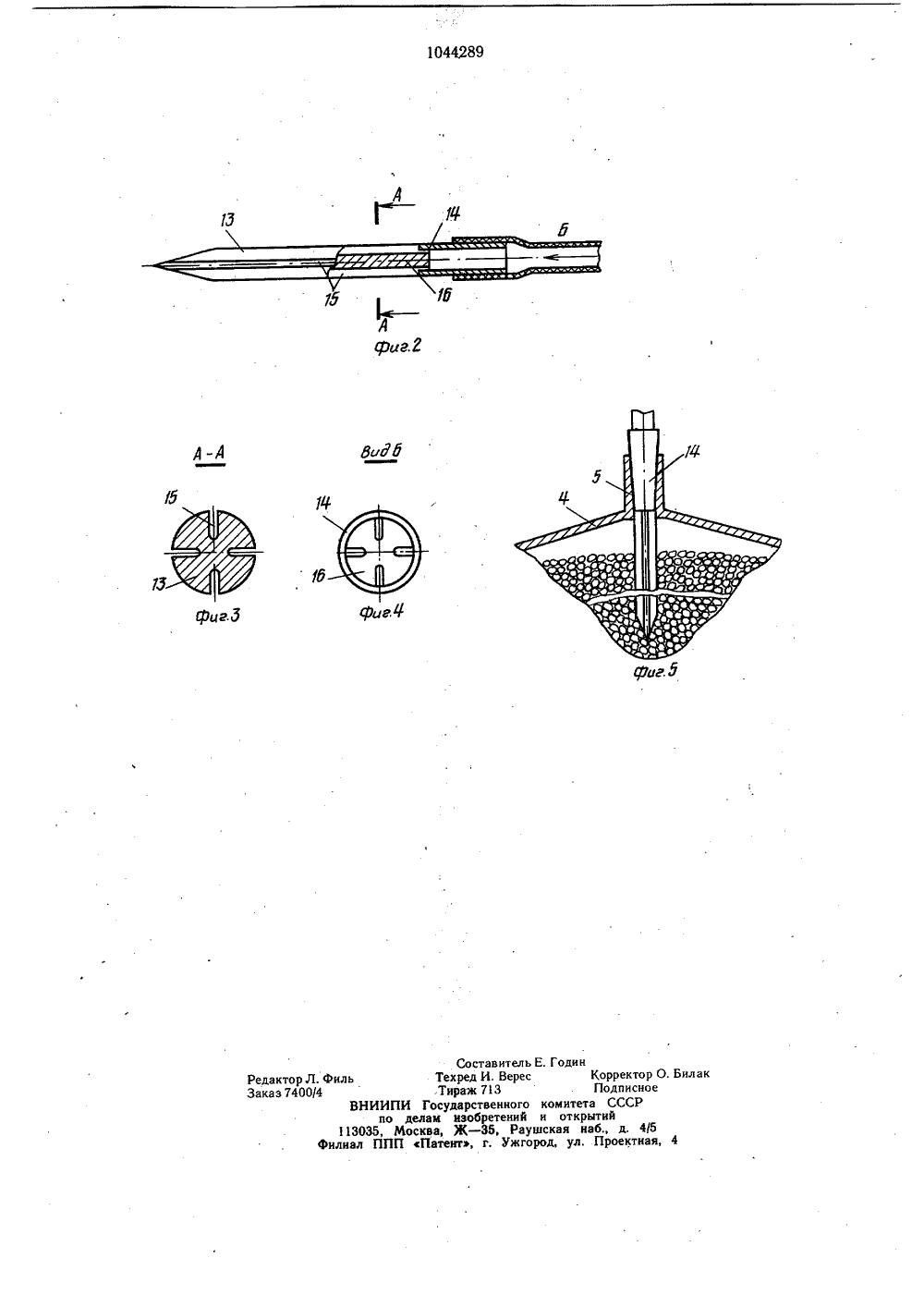

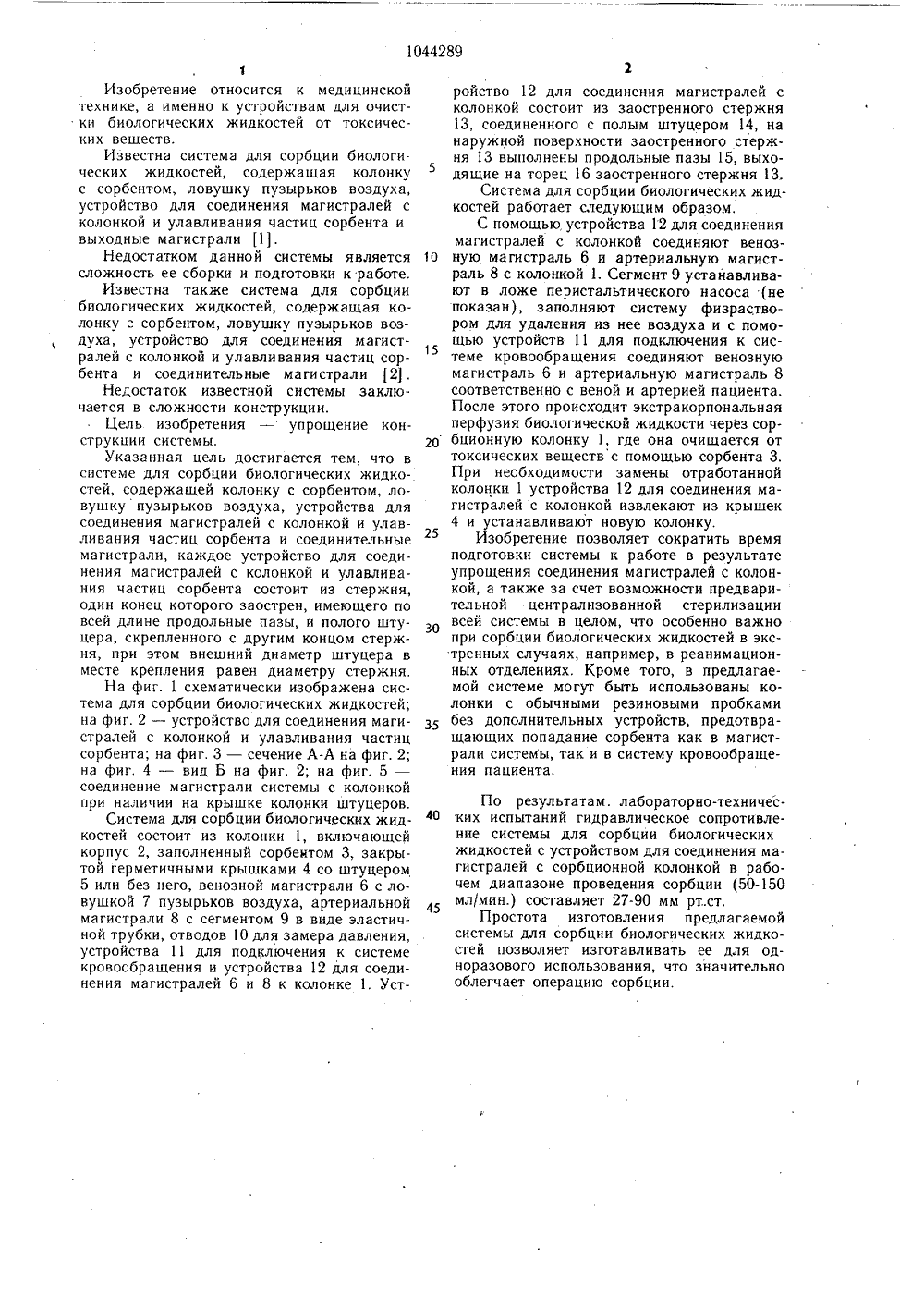

ИСАНИ ВИ АВТОРСКО димиров,ов,артельедоватеицинск ский техт для гемоОПС. в М. Н. Ге1978, с. 6 Ю ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(71) Всесоюзный научно-иссли испытательный институт медники(54) (57) СИСТЕМА ДЛЯ СОРБЦИИ БИОЛОГИЧЕСКИХ ЖИДКОСТЕЙ, содержащая колонку с сорбентом, ловушку пузырьков воздуха, устройства для соединения магистралей с колонкой и улавливания частиц сорбента и соединительные магистрали, отличающаяся тем, что, с целью упрощения ее конструкции, каждое устройство для соединения магистралей с колонкой и улавливания частиц сорбента состоит из стержня, заостренного с одного конца и имеющего по всей длине продольные пазы, и полого штуцера, скрепленного с другим концом стержня, при этом внешний диаметр штуцера в месте скрепления равен диаметру стер1Изобретение относится к медицинской технике, а именно к устройствам для очистки биологических жидкостей от токсических веществ.Известна система для сорбции биологических жидкостей, содержащая колонку с сорбентом, ловушку пузырьков воздуха, устройство для соединения магистралей с колонкой и улавливания частиц сорбента и выходные магистрали 1.Недостатком данной системы является сложность ее сборки и подготовки к работе.Известна также система для сорбции биологических жидкостей, содержащая колонку с сорбентом, ловушку пузырьков воздуха, устройство для соединения магистралей с колонкой и улавливания частиц сорбента и соединительные магистрали 12 .Недостаток известной системы заключается в сложности конструкции.Цель изобретения - упрощение конструкции системы.Указанная цель достигается тем, что в системе для сорбции биологических жидкостей, содержащей колонку с сорбентом, ловушку пузырьков воздуха, устройства для соединения магистралей с колонкой и улавливания частиц сорбента и соединительные магистрали, каждое устройство для соединения магистралей с колонкой и улавливания частиц сорбента состоит из стержня, один конец которого заострен, имеющего по всей длине продольные пазы, и полого штуцера, скрепленного с другим концом стержня, при этом внешний диаметр штуцера в месте крепления равен диаметру стержня.На фиг. 1 схематически изображена система для сорбции биологических жидкостей; на фиг. 2 - устройство для соединения магистралей с колонкой и улавливания частиц сорбента; на фиг. 3 - сечение А-А на фиг. 2; на фиг. 4 - вид Б на фиг, 2; на фиг. 5 - соединение магистрали системы с колонкой при наличии на крышке колонки штуцеров.Система для сорбции биологических жидкостей состоит из колонки 1, включающей корпус 2, заполненный сорбеитом 3, закрытой герметичными крышками 4 со штуцером 5 или без него, венозной магистрали 6 с ловушкой 7 пузырьков воздуха, артериальной магистрали 8 с сегментом 9 в виде эластичной трубки, отводов 10 для замера давления, устройства 11 для подключения к системе кровообращения и устройства 12 для соединения магистралей 6 и 8 к колонке 1, Устройство 12 для соединения магистралей с колонкой состоит из заостренного стержня 13, соединенного с полым штуцером 14, на наружной поверхности заостренного стержня 13 выполнены продольные пазы 15, выходящие на торец 16 заостренного стержня 13.Система для сорбции биологических жидкостей работает следующим образом.С помощью, устройства 12 для соединениямагистралей с колонкой соединяют веноз ную магистраль 6 и артериальную магистраль 8 с колонкой 1, Сегмент 9 устанавливают в ложе перистальтического насоса (не показан), заполняют систему физраствором для удаления из нее воздуха и с помощью устройств 11 для подключения к системе кровообращения соединяют венозную магистраль 6 и артериальную магистраль 8 соответственно с веной и артерией пациента.После этого происходит экстракорпональная перфузия биологической жидкости через соро бционную колонку 1, где она очищается оттоксических веществ с помощью сорбента 3.При необходимости замены отработанной колонки 1 устройства 12 для соединения магистралей с колонкой извлекают из крышек 4 и устанавливают новую колонку,Изобретение позволяет сократить времяподготовки системы к работе в результате упрощения соединения магистралей с колонкой, а также за счет возможности предварительной централизованной стерилизации всей системы в целом, что особенно важно при сорбции биологических жидкостей в экстренных случаях, например, в реанимационных отделениях, Кроме того, в предлагаемой системе могут быть использованы колонки с обычными резиновыми пробками без дополнительных устройств, предотвращающих попадание сорбента как в магистрали системы, так и в систему кровообращения пациента. По результатам. лабораторно-техничес ких испытаний гидравлическое сопротивление системы для сорбции биологических жидкостей с устройством для соединения магистралей с сорбционной колонкой в рабочем диапазоне проведения сорбции (50-150 4 мл/мин.) составляет 27-90 мм ртст,Простота изготовления предлагаемойсистемы для сорбции биологических жидкостей позволяет изготавливать ее для одноразового использования, что значительно облегчает операцию сорбции.,Тираж 7 3 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5лиал ППП Патент, г, Ужгород, ул. Проектная,
