Устройство для разделки деревьев на сортименты

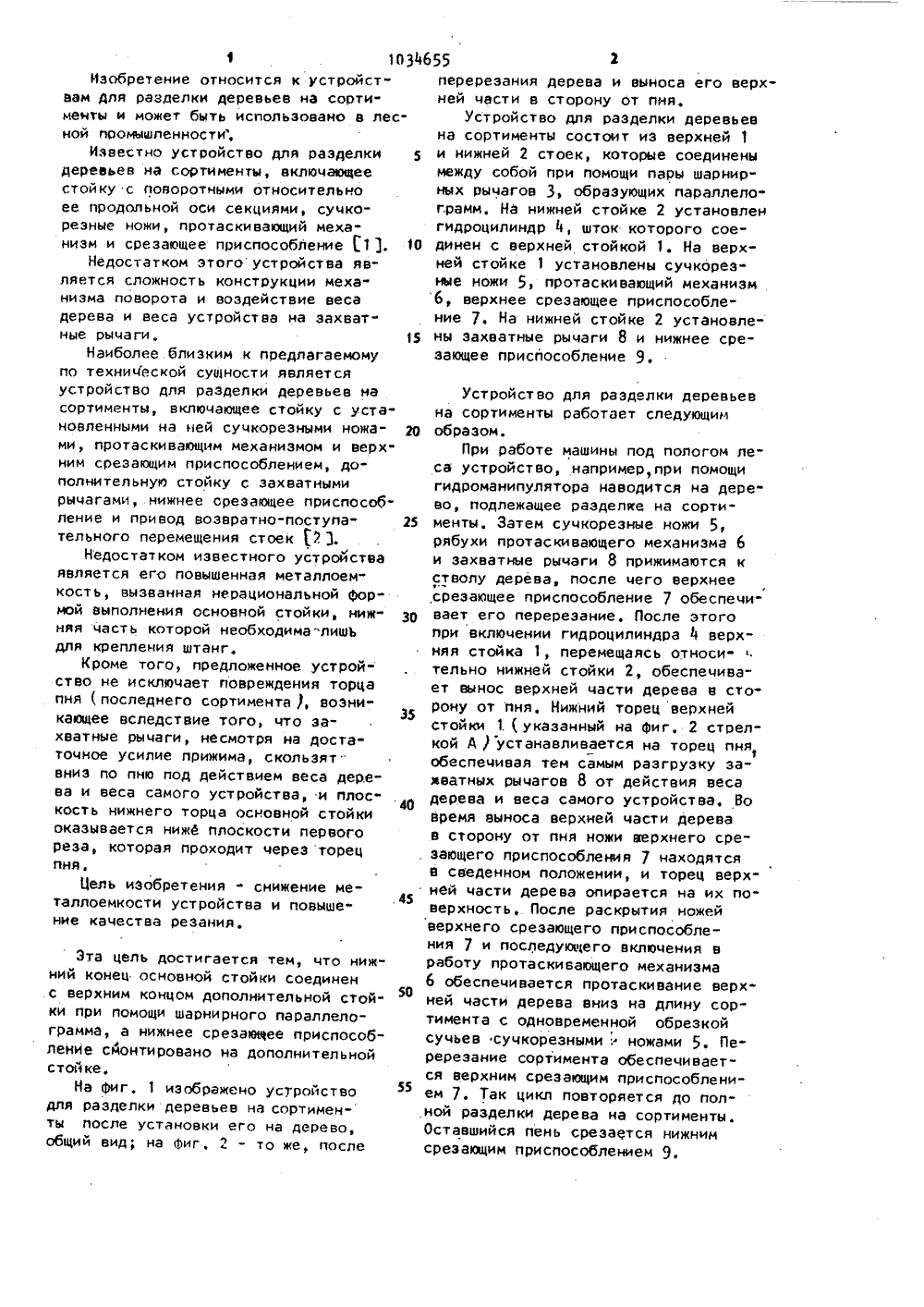

(71) Ленинградская ордена Ленина лесотехническая академия имС,И.Кирова (53) 634.0.36(088.8) .(56) 1. Авторское свидетельство СССР Иф 867345 кл. А 01 6 23/08, 1980.2. Авторское свидетельство СССР и 801807, . А о 1 а 23/о 8, 1979. (54)(57) УСТРОЙСТВО ДЛЯ РАЗДЕЛКИ ДЕРЕВЬЕВ НА СОРТИФЕНТЬ, включающее стойку с установленными на ней сучкоСЬ Сй ГОСУДАРСТВЕННЫЙ. КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТЮ резными ножами, протаскивающич механизмом и верхним срезающим приспособлением, дополнительную .стойку с захватными рычагами, нижнее срезающее приспособление и привод возвратно-поступательного перемещения стоек,.о т,л и ч а ю щ е е с я тем, что, с це"лвю снижения металлоемкости устрой".ства и повышения качества резания,нижний конец основной стойки соединен с верхним концом дополнительнойстойки при помощи шарнирного параллелограмма, а нижнее срезающее при"способление смонтировано на допол"нительной стойке.1 10346Изобретение относится к устройст"вам для разделки деревьев на сортименты и может быть использовано в лесной промышленности,Известно устройство для разделки 5деревьев на сортименты, включающеестойку с поворотными относительноее продольной оси секциями, суцкорезные ножи, протаскивающий механизм и срезающее приспособление Г 1. 10Недостатком этого устройства является сложность конструкции механизма поворота и воздействие весадерева и веса устройства на захватные рычаги, 15Наиболее. близким к предлагаемомупо технической сущности являетсяустройство для разделки деревьев насортименты, включающее стойку с уста"новленными на ней суцкорезными ножами, протаскивающим механизмом и верх"ним срезаощим приспособлением, до"полнительную стойку с захватнымирычагами, нижнее среэающее приспособление и привод возвратно-поступательного перемещения стоек 2 3.Недостатком известного устройстваявляется его повышенная металлоем"кость, вызванная нерациональной формой выполнения основной стойки, ниж" З 0няя часть которой необходима-лишьдля крепления штанг.Кроме того, предложенное устройство не исключает повреждения торцапня ( последнего сортимента ), возникающее вследствие того, цто захватные рычаги, несмотря на достаточное усилие прижима, скользят"вниз по пню под действием веса дерева и веса самого устройства, и плос"40кость нижнего торца основной стойкиоказывается ниже плоскости первогореза, которая проходит через торецпня,Цель изобретения - снижение металлоемкости устройства и повыше 45ние качества резания,Эта цель достигается тем, цто нижний конец основной стойки соединен с верхним концом дополнительной стойки при помощи шарнирного параллелограмма, а нижнее срезаащее приспособленйе смонтировано на дополнительной стойке.На фиг, 1 изображено устройство для разделки деревьев на сортименты после установки его на дерево, общий вид; на фиг, 2 - то же, после 55 2перерезания дерева и выноса его верхней части в сторону от пня,Устройство для разделки деревьев на сортименты состоит из верхней и нижней 2 стоек которые соединены между собой при помощи пары шарнирных рычагов 3, образующих параллелограмм, На нижней стойке 2 установлен гидроцилиндр 4, шток которого соединен с верхней стойкой 1. На верхней стойке 1 установлены сучкорезные ножи 5, лротаскивающий механизм 6, верхнее срезающее приспособление 7, На нижней стойке 2 установлены захватные рычаги 8 и нижнее срезающее приспособление 9. Устройство для разделки деревьевна сортименты работает следующимобразом.При работе машины под пологом леса устройство, например,при помощигидроманипулятора наводится на дере"во, подлежащее разделке на сортиментыЗатем сучкорезные ножи 5,рябухи протаскивающего механизма би захватные рычаги 8 прижимаются кстволу дерева, после чего верхнеесрезающее приспособление 7 обеспеци"вает его перерезание. После этогопри включении гидроцилиндра 4 верхняя стойка 1, перемещаясь относи"тельно нижней стойки 2, обеспечивает вынос верхней части дерева в сторону от пня, Нижний торец верхнейстойки 1.( указанный на фиг, 2 стрелкой А ) устанавливается на торец пняобеспечивая тем самым разгрузку замватных рычагов 8 от действия весадерева и веса самого устройства. Вовремя выноса верхней части деревав сторону от пня ножи верхнего срезающего приспособления 7 находятсяв сведенном положении, и торец верхней части дерева опирается на их поверхность После раскрытия ножейверхнего срезающего приспособления 7 и последующего включения вработу протаскивающего механизмаб обеспечивается протаскивание верхней части дерева вниз на длину сортимента с одновременной обрезкойсучьев сучкорезными: ножами 5. Перерезание сортимента обеспечивается верхним срезающим приспособлением 7, Так цикл повторяется до полной разделки дерева на сортименты .Оставшийся пень срезается нижнимсрезающим приспособлением 9,3 1034 б 55 4 Технико-экономическая эффектив- упрощении конструкции устройства и ность предлагаемого изобретения сос- в разгрузке захватных рычагов от дей. тоит в повышении качества резания, ствия веса дерева и веса устройства.Составитель Т,ИвТехред О, Неце аКор тор А.фере едактор Н,го писноеСР иал ППП "Патент", г. Ужгород, ул, Проектная 5686/2 . Тираж 721ВНИИПИ Государственногпо делам изобретений113935, Москва, Ж, Рауш комитета открыти кая наб.
