Устройство для разделки растущих деревьев на сортименты
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

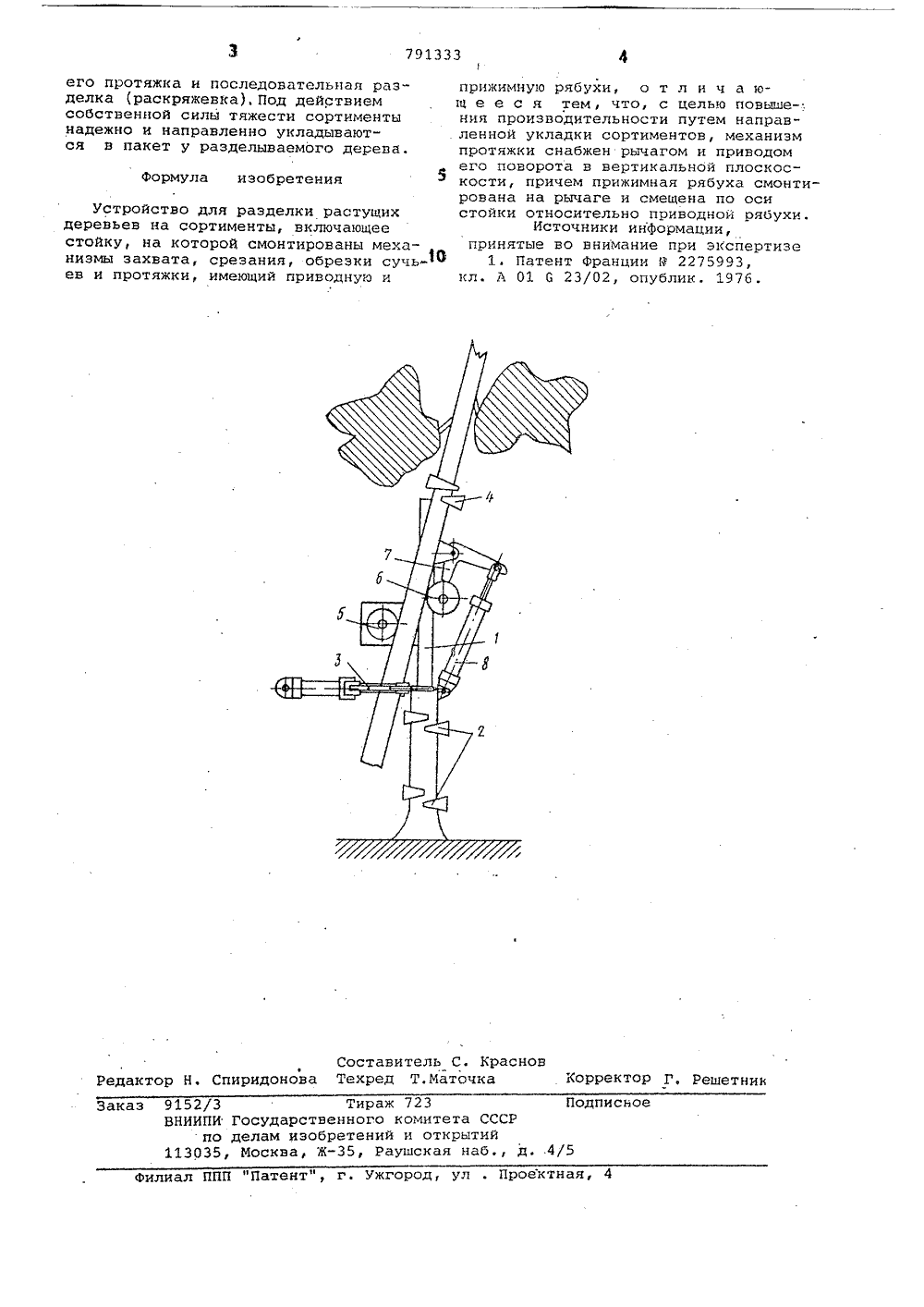

Союз Советских Социалистических РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 11791333(51) М, Кл,с присоединением заявки Мо А 01 С 23/08 Государственный комитет СССР но делам изобретений н открытий(71) Заявитель Ленинградская ордена Ленина лесотехническая академия им. С, М. Кирова(54) УСТРОЙСТВО ДЛЯ РАЗДЕЛКИ РАСТУЩИХ ДЕРЕВЬЕВ НА СОРТИМЕНТЫ1,Изобретение относится к устройствам для первичнои обработки древесины и может быть использовано в лесной промышленности,Известно устройство для разделкидеревьев на сортименты, включающеестойку, на которой смонтированы механизмы захвата, срезания, обрезкисучьев и протяжки, имеющий приводнуюи прижимную рябухи 11 . 10Недостатком известного устройстваявляется необходимость укладки сортиментов, так как после разделки дерева они падают неориентировано, чтоснижает производительность. 15Цель изобретения - повышение производительности путем направленнойукладки сортиментов. Это достигается тем, что механизм протяжки, снабжен рычагом и приводом его поворота в вертикальной плоскости, причем прижимная рябуха смонтирована на рычаге и смещена по осн стойки относительно приводной 25 рябухи.Этим обеспечивается смещение дерева из вертикального в наклонное положение. Таким образом, под действием собственной силы тяжести сорти О менты надежно и направленно укладываются у разделываемого дерева,На чертеже изображен общий вид устройства для разделки растущих деревьев на сортименты.Устройство состоит иэ стойки 1, механизмов: захвата 2, срезания 3, обрезки сучьев 4 и протяжки, который имеет приводную 5 и прижимную 6 рябухи.Прижимная рябуха 6 установлена на рычаге 7, поворот в вертикальной плоскости которого осуществляется при помощи привода, например, гидро- цилиндра 8. Механизм срезания 3 гильотинный, двухстороннего действия.Устройство работает следующим образом.Устройство для разделки деревьев ,на сортименты монтируется на гидроманитуляторе лесозаготовительной машины, После наводки гидроманипулятора с устройством на дерево, подлежащее разделке, включаются механизмы з ахвата 2 и обрезки сучьев 4.Затем включается механизм срезания 3, и после перерезания дерево прижимной рябухой 6 переводится из вертикального в наклонное положение и осуществляется791333 изобретения Формула Составитель С. КрасновСпиридонова Техред Т.Маточка Редант Коррект Решетник Тираж 723 Подписнонного комитета СССРетений и открытий35, Раушская наб д, 4/5 каз 9152/3 ВНИИПИ Государств по делам изоб 113035, Москва, ЖФилиал ППП "Патент", г. Ужгород, ул . Проектная,его протяжка и последовательная разделка (раскряжевка). Под действиемсобственной силы тяжести сортиментынадежно и направленно укладываются в пакет у разделываемого дерева. Устройство для разделки растущих деревьев на сортименты, включающее стойку, на которой смонтированы механизмы захвата, срезания, обрезки сучь-ф ев и протяжки, имеющий приводную и прижимную рябухи, о т л и ч а ющ е е с я тем, что, с целью повыше-,ния производительности путем направленной укладки сортиментов, механизмпротяжки снабжен рычагом и приводомего поворота в вертикальной плоскоскости, причем прижимная рябуха смонтирована на рычаге и смещена по осистойки относительно приводной рябухи,Источники инФормации,принятые во внимание при экспертизе1, Патент Франции Р 2275993,кл. А 01 6 23/02, опублик, 1976.
СмотретьЗаявка
2783250, 25.06.1979
ЛЕНИНГРАДСКАЯ ОРДЕНА ЛЕНИНА ЛЕСОТЕХНИЧЕСКАЯ АКАДЕМИЯ ИМ. С. М. КИРОВА
ОРЛОВ СЕРГЕЙ ФЕДОРОВИЧ, ГУЦЕЛЮК НИКОЛАЙ АРСЕНТЬЕВИЧ, КРАЛИН ВИКТОР СЕРГЕЕВИЧ, ЛЯМИН ИГОРЬ ВЛАДИМИРОВИЧ, ТРОЯЗЫКОВ ВЛАДИСЛАВ МИХАЙЛОВИЧ
МПК / Метки
МПК: A01G 23/08
Метки: деревьев, разделки, растущих, сортименты
Опубликовано: 30.12.1980
