Электромеханический интегратор для решения линейных дифференциальных уравнений второго порядка
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 103438
Автор: Клубникин
Текст

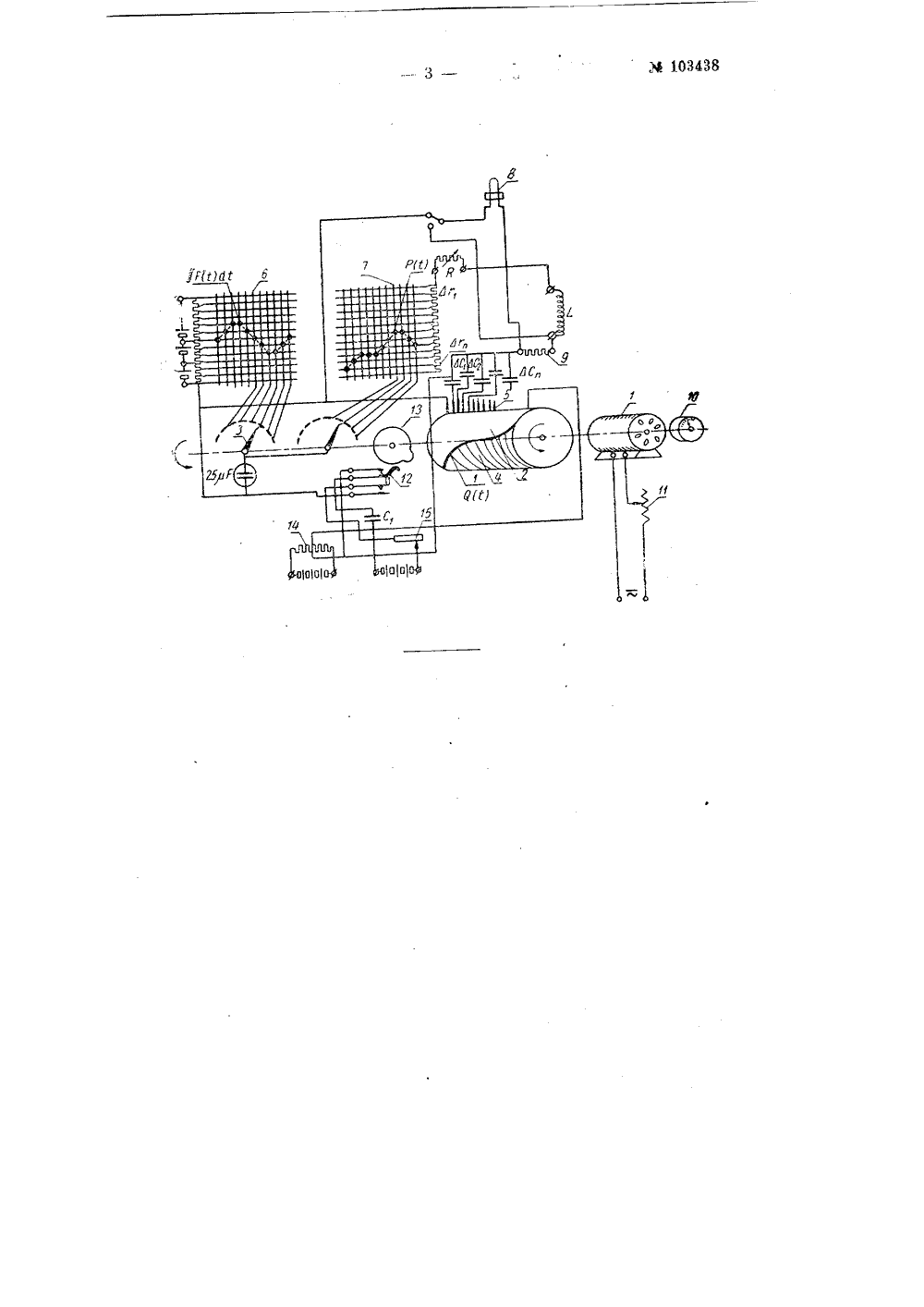

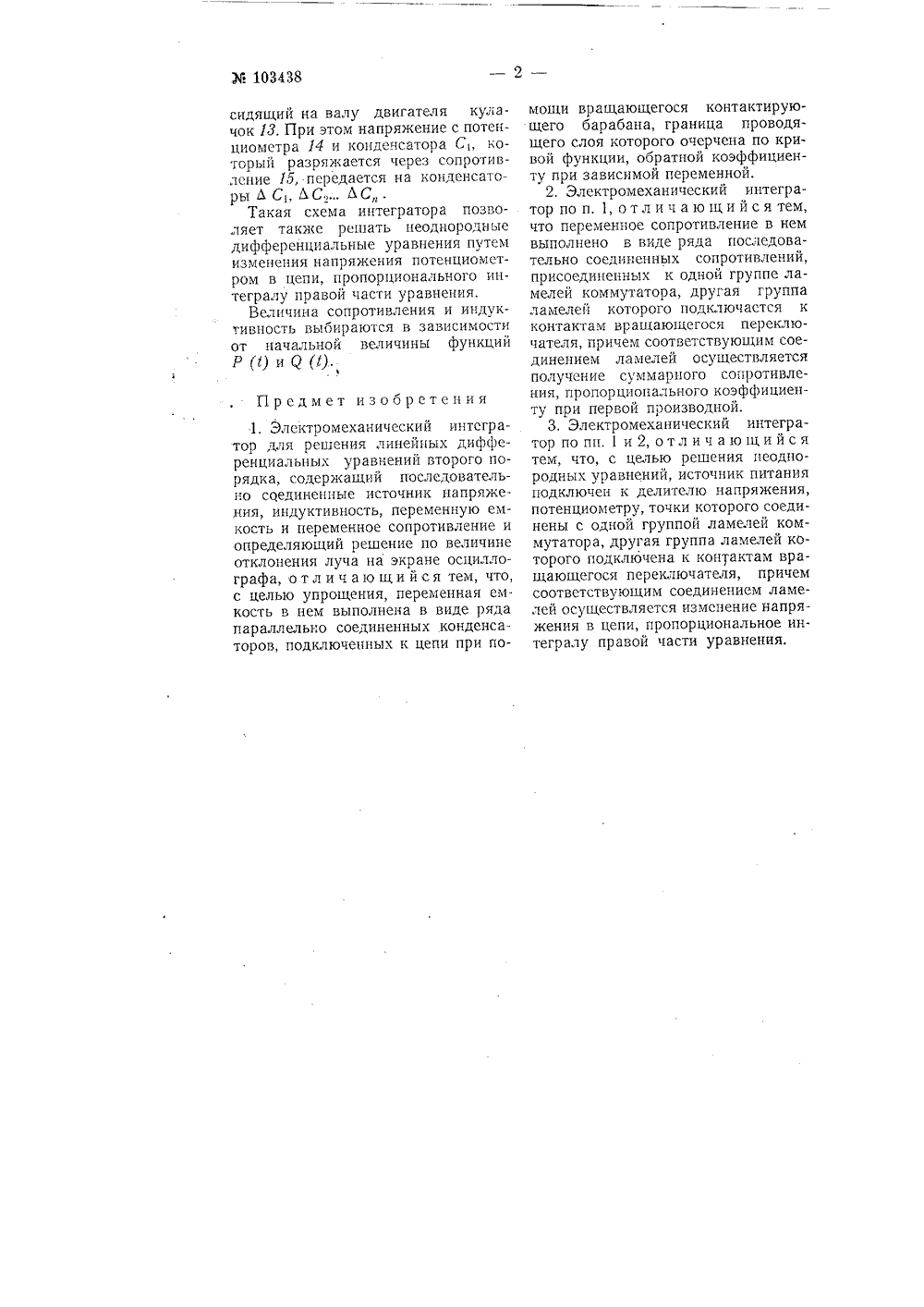

Ияасс 42 т, 14 зе103438 СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВ П, Ф. Клубникин ЭЛЕКТРОМЕХАНИЧЕСКИЙ ИНТЕГРАТОР ДЛЯ РЕШЕНИЯ Л ДИФФЕРЕНЦИАЛЬНЫХ УРАВНЕНИЙ ВТОРОГО ПОРЯДКА аявлено 4 сентября 1950 г. аа139/434168 в Гостехнику СС э.д. с., напряжение кото няется по законуР(1) и"Схема интегратора п чертеже.Изменение переменных времени осуществляется разно при помощи эл теля 1, на валу которого коллекторный барабан 2 ный переключатель 3. величин воскачкооб- ектродвигаукреплены и контактНастоящее изобретение относится к, счетно-решающим приборам (интеграторам), служащим для решения обыкновенных дифференциальных уравнений второго порядка вида:, +РЯ - +Ру=Р, (1) где РЯ, Я и Р(1) - заданные функции времени.Целью изобретения является получение решений указанного уравнения без применения сложных схем, включающих электронные лампы и другие элементы.Для этого решение уравнения (1) получается в виде тока в цепи контура, состоящего из постоянной индуктивности, переменного омического сопротивления, изменяющегося во времени по функции Р (1), переменной емкости, изменяющейся во вре 1мени по функции, и источникаОР)рого измеоказана на Коллекторный барабан, граница проводящей поверхности которого1выполнена по кривой, для чегое(ц)служит наклеенный на него изоляционный материал, например бумага 4, при своем вращении через контакты б осуществляет последовательное во времени выключение параллельно-соединенных конденсаторов ЛСЛС, ЛС,.Контактный переключатель 8 включает в цепь контура ту или иную комбинацию сопротивлений Л г Л г, Л г и э. д, с.Осуществление заданных функций РЯ иР(1) Й производится при помощи соответствующего замыкания пластин ламельных коммутаторов (сеток) би 7.Решение регистрируется при помощи отклонения луча шлейфа осциллографа 8, подключенного к сопротивлению 9.Нужная для решения данного уравнения скорость вращения двигателя устанавливается по тахометру 10 при помощи реостата 11Для задания начальных условий при решении уравнения (1) служит переключатель 12, на который в момент начала решения воздействуетсидящий на валу двигателя кулачок 13, При этом напряжение с потенциометра 14 и конденсатора Сь который разряжается через сопротивление 15, передается на конденсаторы Ь Сь ЬС,.ЬС.Такая схема интегратора позволяет также решать неоднородные дифференциальные уравнения путем изменения напряжения потенциометром в цепи, пропорционального интегралу правой части уравнения.Величина сопротивления и индуктивность выбираются в зависимости от начальной величины функцийР Я и Я (1). Предмет изобретения 1, Электромеханический интегратор для решения линейных дифференциальных уравнений второго порядка, содержащий последовательно соединенные источник напряжения, индуктивность, переменную емкость и переменное сопротивление и определяющий решение по величине отклонения луча на экране осциллографа, отличающийся тем, что, с целью упрощения, переменная емкость в нем выполнена в виде ряда параллельно соединенных конденсаторов, подключенных к цепи при помощи вращающегося контактирующего барабана, граница проводящего слоя которого очерчена по кривой функции, обратной коэффициенту при зависимой переменной.2. Электромеханический интегратор по п. 1, о т л и ч а ю щ и й с я тем, что переменное сопротивление в нем выполнено в виде ряда последовательно соединенных сопротивлений, присоединенных к одной группе ламелей коммутатора, другая группа ламелей которого подключастся к контактам вращающегося переключателя, причем соответствующим соединением ламелей осуществляется получение суммарного сопротивления, пропорционального коэффициенту при первой производной.3. Электромеханический интегратор по пп. 1 и 2, о тл и ч а ю щ и й с я тем, что, с целью решения неоднородных уравнений, источник питания подключен к делителю напряжения, потенциометру, точки которого соединены с одной группой ламелей коммутатора, другая группа ламелей которого подключена к конТактам вращающегося переключателя, причем соответствующим соединением ламелей осуществляется изменение напряжения в цепи, пропорциональное интегралу правой части уравнения.
СмотретьЗаявка
434168-1V, 04.09.1950
Клубникин П. Ф
МПК / Метки
МПК: G06G 7/188, G06G 7/38
Метки: второго, дифференциальных, интегратор, линейных, порядка, решения, уравнений, электромеханический
Опубликовано: 01.01.1956
Код ссылки
<a href="https://patents.su/3-103438-ehlektromekhanicheskijj-integrator-dlya-resheniya-linejjnykh-differencialnykh-uravnenijj-vtorogo-poryadka.html" target="_blank" rel="follow" title="База патентов СССР">Электромеханический интегратор для решения линейных дифференциальных уравнений второго порядка</a>
