Установка для испытания пылезащитных уплотнений при трении скольжении

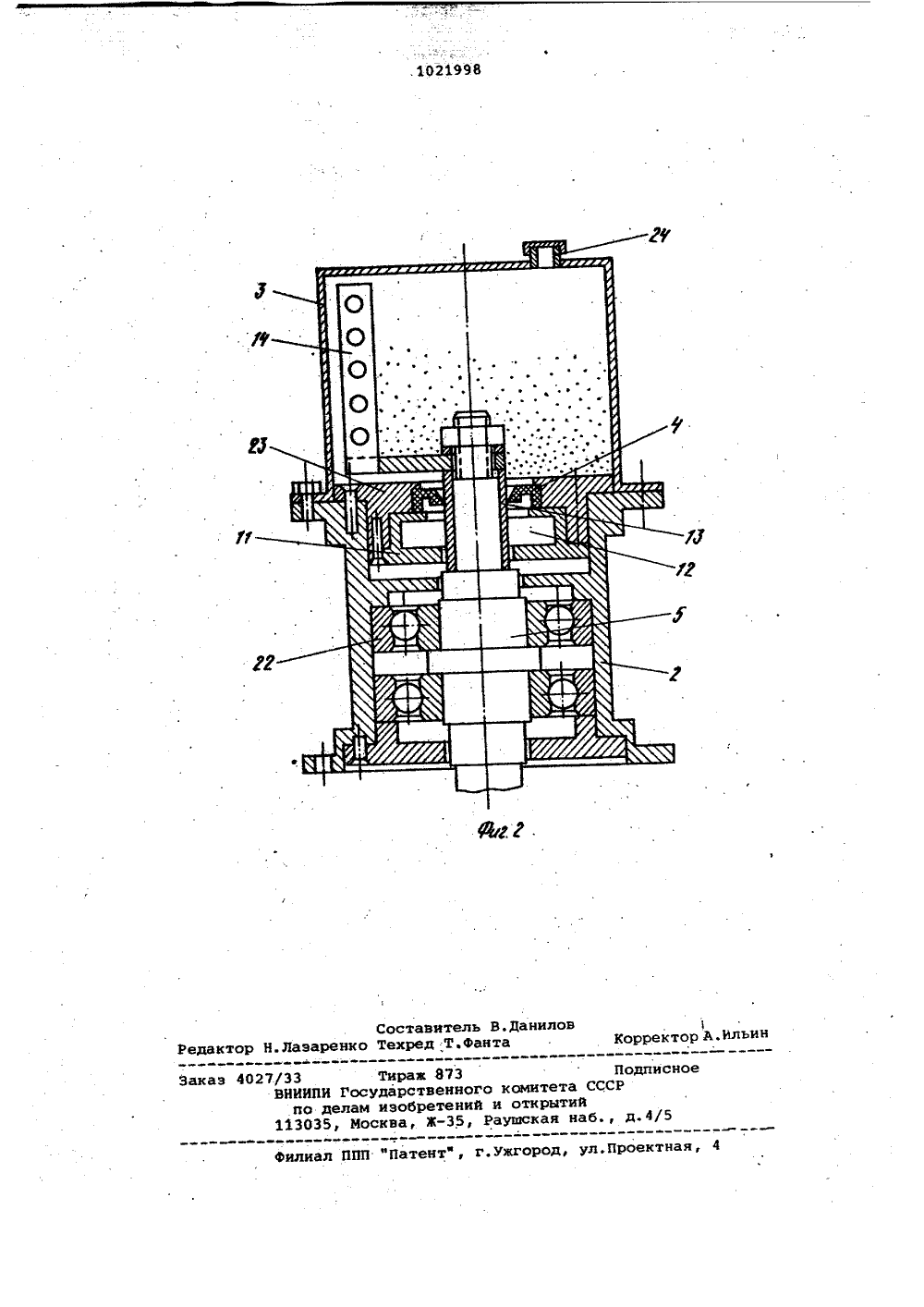

98 ЕСНИ ГОС УДАЛОПЖИ ГЮ ДЕЛАМ ИЗ Й КОМИТЕТ СССРОВфЕТЕНИИ И ОТНРЬ ОПИСАНИЕ ИЗОБРЕТЕН ЯСТВУ а- венкина 1 п 005 пй йт 1 Ьо 1 о 5 (протоЕНИИие,ую ды двтодднбму седдВтдл(71) Всесоюзный ордена ТрудовогКрасного Знамени научно-исследотельский институт сельскохозяйсного машиностроения им.В.ПдГоря(54)(57) УСТАНОВКА ДЛЯ ИСПЫТАНПЫЛЕЗИЦИТНЫХ УПЛОТНЕНИЙ ПРИ ТРСКОЛЬЖЕНИИ, содержащая основаниспытательные блоки с камерамиразмещения уплотнений, контактщих с ними валиков и рабочей с и привод вращения валиков, о т л ич а ю щ а я с я тем, что, с целью повышения эФФективности, она снабжена польи цилиндром, установленным на основании с возможностью вращения вокруг продольной оси н предназначенным для закрепления на его внешней поверхности испытательных блоков, размещенным внутри цилиндра и соединенным с валиками блоков валом с возмож. ностью вращения вокруг своей оси, узлами блокировки, предназначенными для остановки полого цилиндра и вала, стаканами с полостями для смазывающего вещества, установленными в блоках и предназначенными для закрепления уплотнений, втулками, закрепленнымина валиках блоков и контактирующими. с уплотнениями, и мешателями рабочей среды.Изобретение относится к испытаниюпылезащитных уплотнений при трениискольжении, работающих в абразивныхсредах, в частности уплотнений узловсельскохозяйственных машин, взаимодействующих с почвенной массой. 5Наиболее близкой к изобретению потехнической сути и достигаемому эффекту является установка для испытания пылезащитных уплотнений при трении скольжении, содержащая основание, 10испытательные блоки с камерами дляразмещения уплотнений, контактирующих с ними валиков и рабочей срецы ипривод вращения валиков Г 13.Однако известная установка недостаточно эффективна, что обусловлено .отсутствием обновления контактирующей с уплотнениями рабочей среды, невозможностью предотвращения комкообразования рабочей среды и обеспечения ее однородности.Целью изобретения является повышение эффективности испытания пылезащитных уплотнений при трении-скольжении,2Укаэанная цель достигается тем,что установка для испытания пылезащитных уплотнений при трении-скольжении, содержащая основание, испытательные блоки с камерами для разме щения уплотнений, контактирующих сними валиков и рабочей среды и привод вращения валиков, снабжена полым цилиндром, установленным наосновании с возможностью вращениявокруг продольной оси и предназна- З 5ченным для закрепления на его внешней поверхности испытательных блоков, размещенным внутри цилиндра исоединенным с валиками блоков валомс возможностью вращения вокруг своей оси, узлами блокировки, предназначенными для остановки полого цилиндра и вала, стаканами с полостями для смазывающего вещества, установленными в блоках и предназначенными для закрепления уплотнений,втулками, закрепленными на валикахблоков и контактирующими с уплотнениями, и мешателями рабочей среды.На фиг.1 изображена установка 50для испытания уплотнений; на фиг.2 испытательный блокУстановка содержит основание 1фиг,1 , испытательные блоки 2 с камерами 3 для размещения уплотнений 4( фиг.2 ), контактирующих с ними валиков 5 и рабочей среды, привод б вра-,щения валиков 5. Установка снабженаполым цилиндром 7, валом 8, узлами9 и 10 блокировки соответственноцилиндра 7 и вала 8; стаканами 11 с 60полостями 12 для,смазки, втулками13 и мешателями 14. Цилиндр 7 установлен на основании 1 в подшипниках15, Вращение от привода б на цилиндр7 передается через ременную передачу, 65 16 и сменный шкив 17, а на вал 8 соответственно через передачу 18 и шкив 19. Вал 8 покоится на подшипниках 20 и соединен с валиками 5 посредством конической передачи 21. Валик 5 в блоке 2 установлен на подшип. никах 22. Стакан 11 предназначен для закрепления уплотнения 4 с помощьюфланца 23. Камера 3 снабжена штуцером24 для ввода рабочей среды. Мешатель .14 выполнен в виде перфорированного стержня и закреплен на валике 5Установка работает следующим образом.Уплотнение 4 устанавливают в стакане 11 с помощью фланца 23, а втулку 13 - на валике 5. После заполнения полости 12 смазывающим веществом стакан 11 в сборе с уплотнением 4 и фланцем 23 устанавливают в блок 2. На валик 5 закрепляют мешатель, на блок 2 - камеру 3 и заполняют ее через штуцер 24 рабочей средой. С помощью привода б, ременных передач 16 и 18, шкивов 17 и 19 приводят во вра. щение цилиндр 7 и вал 8. Последние могут вращаться одновременно лйбо по отдельности, что достигается включением или выключением узлов 9 и 10 блокировки. Вращение на валик 5 передается через передачу 21. При вращении цилиндра 7 с блоками 2 интенсивность воздействия рабочей среды на уплотнение 4 плавно меняется, достигая максимума в верхнем положенииблока 2 и минимума в нижнем положении контакт среды с уплотнением отсутствует ). Блок 2 может быть установлен в любом положении, что достигается выключением узла 9 при включенном узле 10 блокировки. Это позволяет имитировать условия эксплуатации уплотнений 4.подшипниковых узлов с горизонтальным, вертикальным и другим расположением валиков 5 при движении и остановке транспортных средств. Перемешивание среды и предотвращение комкообразования достигается вращением мешателя 14. Эффективность уплотнений 4 оценивают по загрязненности после испытания смазки, находящейся за уплотнением в полости 12. Для этого демонтируют камеру 3 и мешатель 14. Извлекают стакан 11 в сборе из блока 2. При этом снимается и втулка 13 с валика 5 за счет натягакромки уплотнения 4. Отделяют фланец 23, уплотнение 4 с втулкой 13 и берут пробу смазки иэ полости 12 для анализа на загрязненность. После этого блок 2 собирают в обратном порядке беэ нарушения контакта уплотне. ния 4 с втулками 13. Положительный эффект обусловленповышением эффективности испытанияпылезащитных уплотнений при трениискольжении.Тираж 873 Подписноеосударственвого комитета СССРам изобретений и открытийИосква, 3-35, Раущская иаб., д.4/5
