Плавающее уплотнение

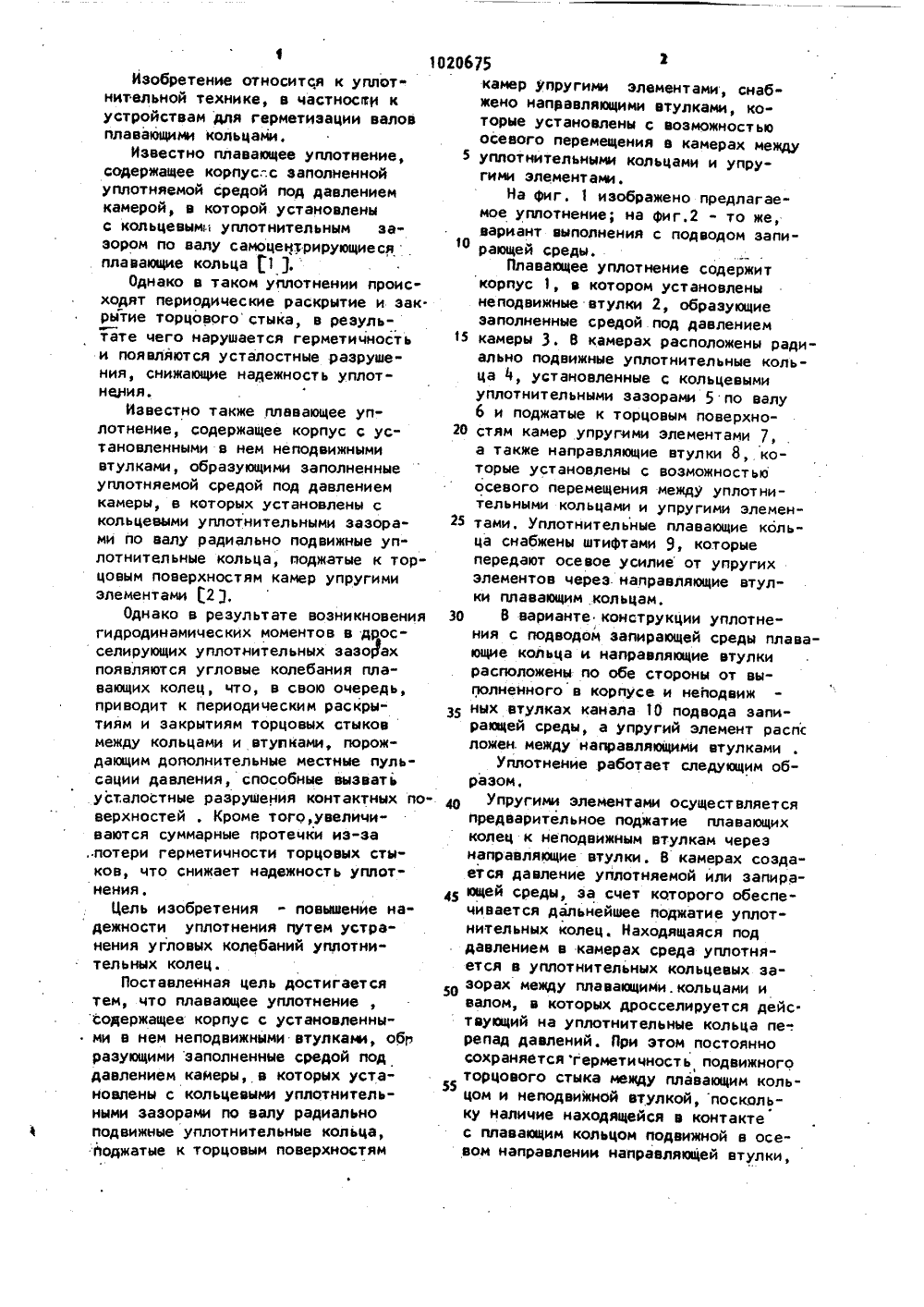

(19) (11) а) Г. 16,1 1 ИСАНИЕ ИЗОБРЕТЕНИ под давтановМ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(72) А. Н. Шийко и И. Г. Зайцев 171) Сумский филиал Харьковского ордена Ленина политехнического инсти-тута им, В. И. Ленина(56 ) 1, Марцинковский В,А, Бесконтактные уплотнения роторных машин. М "Машиностроение", 1980, с.121, рис, 65.2, Там же, с. 86. рис. 31., (54)(57) ПЛАВАОЦЕЕ УПЛОТНЕНИЕ,ф содержащее корпус с установленными в нем неподвижными втулками, образующими заполненные средоилением камеры, в которых услены с кольцевыми уплотнительнымизазорами по валу радиально подвижные уплотнительные кольца, поджатые к торцовым поверхностям камерупругими элементами, о т л и ч а ющ е е с я тем, что., с целью повышения надежности путем устранения угловых колебаний уплотнительных колец, оно снабжено "направляющими втулками, которые установлены с возможностью осевого перемещения в камерах между уплотнительными кольцами. и упругими элеметами.10206 15го255055 Изобретение относится к уплотнительной технике, в частности кустройствам для герметизации валовплавающими кольцами.Известно плавающее уплотнение,содержащее корпус.-.с заполненнойуплотняемой средой под давлениемкамерой, в которой установленыс кольцевымц уплотнительным зазором по валу самоценхрирующиесяплавающие кольца 1 1.Однако в таком уплотнении происходят периодические раскрытие и зак.рытие торцового стыка, в результате чего нарушается герметичностьи появляются усталостные разрушения, снижающие надежность уплотнения.Известно также плавающее уплотнение, содержащее корпус с установленными в нем неподвижнымивтулками, образующими заполненныеуплотняемой средой под давлениемкамеры, в которых установлены скольцееими уплотнительными зазорами по валу радиально подвижные уплотнительные кольца, поджатые к торцовым поверхностям камер упругимиэлементами 23,Однако в результате возникновениягидродинамических моментов в дросселирующих уплотнительных зазо 1 ахпоявляются угловые колебания плавающих колец, что, в свою очередь,приводит к периодическим раскрытиям и закрытиям торцовых стыковмежду кольцами и втупками, порождающим дополнительные местные пульсации давления, способные вызватьусталостные разрушения контактных поверхностей , Кроме того, увеличиваются суммарные протечки из-за,потери герметичности торцовых стыков, что снижает надежность уплотнения.Цель изобретения - повышение надежности уплотнения путем устранения угловых колебаний уплотнительных колец.Поставленная цель достигаетсятем, что плавающее уплотнениесодержащее корпус с установленны ми в нем неподвижными втулками, обрраэующими заполненные средой поддавлением камеры, в которых установлены с кольцевыми уплотнительными зазорами по валу радиальноподвижные уплотнительные кольца,поджатые к торцовым поверхностям 753камер упругими элементами, снабжено направляющими втулками, которые установлены с возможностьюосевого перемещения в камерах междууплотнительными кольцами и упругими элементами.На фиг, 1 изображено предлагаемое уппотнение; на фиг.2 - то же,вариант выполнения с подводом запирающей среды.Плавающее уплотнение содержиткорпус 1, в котором установленынеподвижные втулки 2, образующиезаполненные средой под давлениемкамеры 3. В камерах расположены радиально подвижные уплотнительные кольца 4, установленные с кольцевымиуплотнительными зазорами 5 по валу6 и поджатые к торцовым поверхностям камер упругими элементами 7,а также направляющие втулки 8, которые установлены с возможностьюосевого перемещения между уплотнительными кольцами и упругими элементами. Уплотнительные плавающие кольца снабжены штифтами 9, которыепередают осевое усилие от упругихэлементов через. направляющие втулки плавающим кольцам,В варианте конструкции уплотнения с подводом запирающей среды плавающие кольца и направляющие втулкирасположены по обе стороны от выполненного в корпусе и неподвижных втулках канала 10 подвода запирающей среды, а упругий элемент распсложен. между направляющими втулкамиУплотнение работает следующим образом,Упругими элементами осуществляетсяпредварительное поджатие плавающихколец к неподвижным втулкам черезнаправляющие втулки. В камерах создается давление уплотняемой или запирающей среды, за счет которого обеспечивается дальнейшее поджатие уплотнительных колец. Находящаяся поддавлением в камерах среда уплотняется в уплотнительных кольцевых зазорах между плавающими. кольцами ивалом, в которых дросселируется дейс.твующий на уплотнительные кольца пе-.репад давлений, При этом постоянносохраняется герметичность подвижноготорцового стыка между плавающим кольцом и неподвижной втулкой, поскольку наличие находящейся в контактес плавающим кольцом подвижной в осевом направлении направляющей втулки,1020675 Составитель Г, Ыуренкоедактор А.Огар Техред С.Мигунова Корректо енц 25омитета СССРи открытийшская наб писн филиал ППП "Патент", г. Ужгород, улПроектна 3для которой исключена возможность угловых перемещений; приводит к тому, что такая возможность исключена и.для плавающего кольца, .для которо. го торцовые поверхности направляющей втулки и камеры являются направляющими поверхностями при его радиальных перемещениях. аказ 3875/3 Тираж ВНИИПИ Государственного по делам изобретений 11303, Москва, 3-35, РаТаким образом, предлагаемое плавающее уплотнение характеризуетсявысокой надежностью вследствие устранения угловых колебаний уплотни тельных колец, поскольку в нем устра.нены протечки уплотняемой средычерез торцовые стыки и усталостныеразрушения поверхностей в этих стыках.
