Устройство для исследования реологических параметров материалов

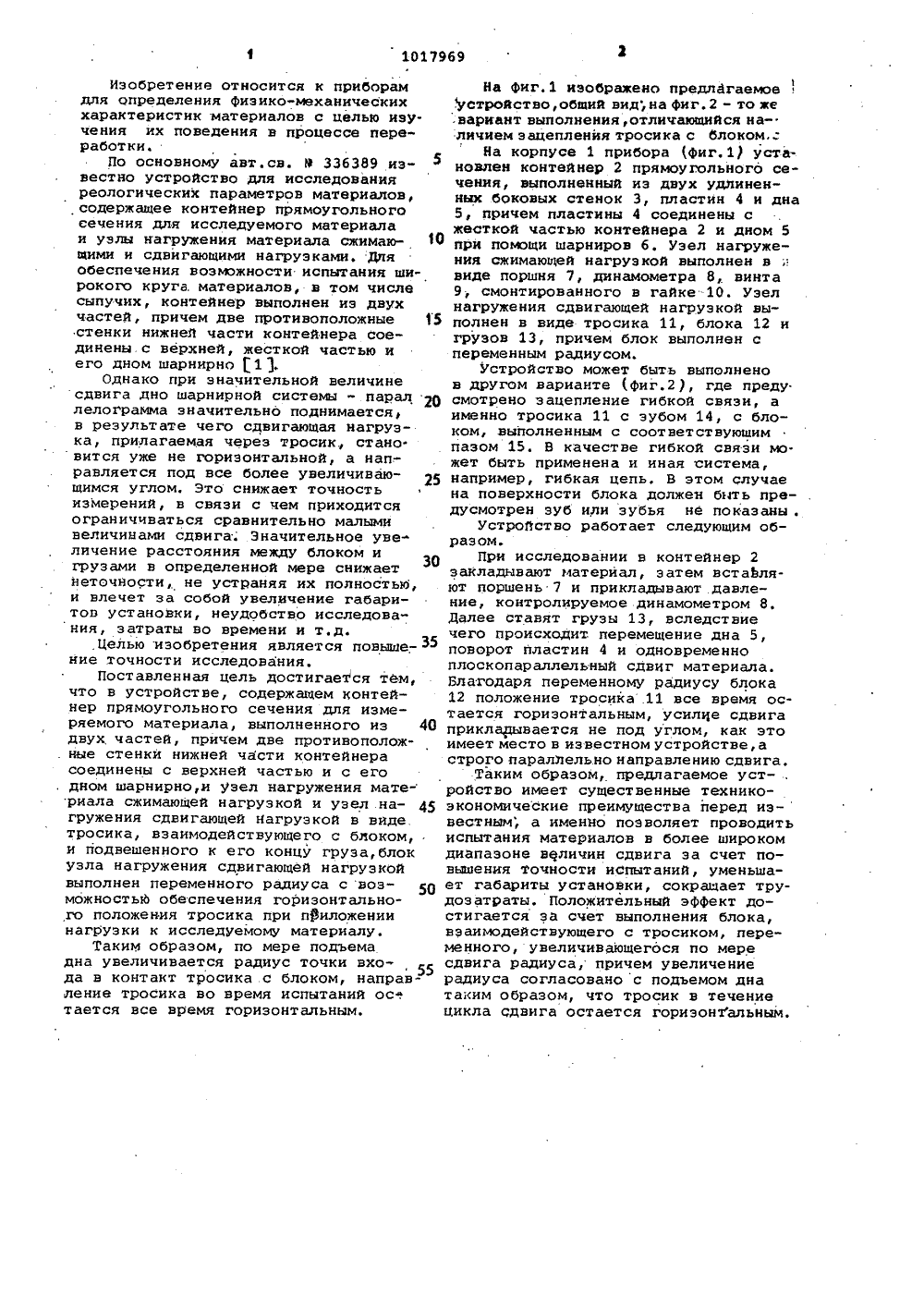

СОЮЗ СОВЕТСКИХКОМаПтаКСНаРЕСПУБЛИК ОЮ 0 И. ВСЮ 6 01 М 11 00 АРСТВЕННЫЙ КОМИТЕТ СССРЛАМ ИЗОБЩТЕНИй И отНРЫТИй ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ ЕТЕЛЬСТВУУ 18й А,Н.Кузнецов(54)(57) УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ РЕОЛОГИЧЕСКИХ ПАРАМЕТРОВ МАТЕРИАЛОВ по авт.сЬ. В 366389, о т л и ч а ю. - .щ е е с я тем, что, с целью повьые,ния точности исследования, блок узла 1нагружения сдвигающей нагрузкой выполнен переменного радиуса с возмож- Р ностью обеспечения горизонтальногоположения тросика при приложении наИзобретение относится к приборамдля определения Физико-механическиххарактеристик материалов с целью изучения их поведения в процессе переработки.По основному авт.св. 9 336389 известно устройство для исследованияреологических параметров материалов,содержащее контейнер прямоугольногосечения для исследуемого материалаи узлы нагружения материала сжимающими и сдвигающими нагрузками, Дляобеспечения возможности испытания широкого круга. материалов, в том числесыпучих, контейнер выполнен иэ двухчастей, причем две противоположные 15стенки нижней части контейнера соединены с верхней, жесткой частью иего дном шарнирно 1.Однако при значительной величинесдвига дно шарнирной системы - парал 20лелограмма значительно поднимается,в результате чего сдвигающая нагрузка, прилагаемая через тросик., становится уже не горизонтальной, а направляется под все более увеличивающимся углом. Это снижает точностьизмерений, в связи с чем приходится ограничиваться сравнительно малымивеличинами сдвига. Значительное уве" личение расстояния между блоком игрузами в определенной мере снижает неточности, не устраняя их полностью, и влечет эа собой увеличение габаритов установки, неудобство исследования, затраты во времени и т.д.,Целью изобретения является повыше- З 5 ние точности исследования.Поставленная цель достигаешься тем, что в устройстве, содержащем контейнер прямоугольного сечения для измеряемого материала, выполненного из 40 двух частей, причем две противополож. ные стенки нижней части контейнера соединены с верхней частью и с его . дном шарнирно,и Узел нагружения мате-риала сжимающей нагрузкой и узел нагружения сдвигающей Нагрузкой в виде тросика, взаимодействующего с блоком,и подвешенного к его концу груза,блок узла нагружения сдвигающей нагрузкой выполнен переменного радиуса с воэ можностью обеспечения горизонтального положения тросика при приложении нагрузки к исследуемому материалу.Таким образом, по мере подъема дна увеличивается радиус точки входа в контакт тросика с блоком, направление тросика во время испытаний ос. тается все время горизонтальным. На Фиг.1 изображено предлагаемое1 ,уСтройство, общий вид, на фиг. 2 - то ае .вариант выполнения, отличающийся наличием зацепления тросика с блокомНа корпусе 1 прибора фиг.1) установлен контейнер 2 прямоугольного сечения, выполненный иэ двух удлиненных боковых стенок 3, пластин 4 и дна 5, причем пластины 4 соединены с жесткой частью контейнера 2 и дном 5 при помощи шарниров б. Узел нагружения сжимающей нагрузкой выполнен в виде поршня 7, динамометра 8, винта 9, смонтированного в гайке. Узел нагружения сдвигающей нагрузкой выполнен в виде тросика 11, блока 12 и грузов 13, причем блок выполнен с переменным радиусом.Устройство может быть выполнено в другом варианте фиг.2 ), где преду смотрено зацепление гибкой связи, а именно тросика 11 с зубом 14, с блоком, выполненным с соответствующим пазом 15. В качестве гибкой связи мо. жет быть применена и иная система, например, гибкая цепь. В этом случае на поверхности блока должен быть предусмотрен эуб или зубья не показаны .Устройство работает следующим образом.При исследовании в контейнер 2 закладывают материал, затем вставляют поршень 7 и прикладывают .давление, контролируемое динамометром 8. Далее ставят грузы 13, вследствие чего происходит. перемещение дна 5, поворот пластин 4 и одновременно плоскопараллельный сдвиг материала. Благодаря переменному радиусу блока 12 положение тросика 11 все время остается горизонтальным, усилие сдвига прикладывается не под углом, как это имеет место в известном устройстве, а строго параллельно направлению сдвига.Таким образом, предлагаемое уст-ройство имеет существенные техникоэкономические преимущества перед известным, а именно позволяет проводить испытания материалов в более широком диапазоне величин сдвига эа счет повышения точности испытаний, уменьшает габариты установки, сокращает трудозатраты. Положительный эффект достигается за счет выполнения блока, взаимодействующего с тросиком, переменного, увеличивающегося по мере сдвига радиуса, причем увеличение радиуса согласовано с подъемом дна таким образом, что тросик в течение цикла сдвига остается горизонтальным.Филиал ППП фПатент, г. Ужгород, ул. Проектная, 4 Тираж 873 Государственно елам изобретен Москва, Ж, Заказ 3527/40 ВНИИПИ го по д ий 113035, РПодписноекомитета СССРи откратийаушская наб., д. 4/5
