Генератор прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

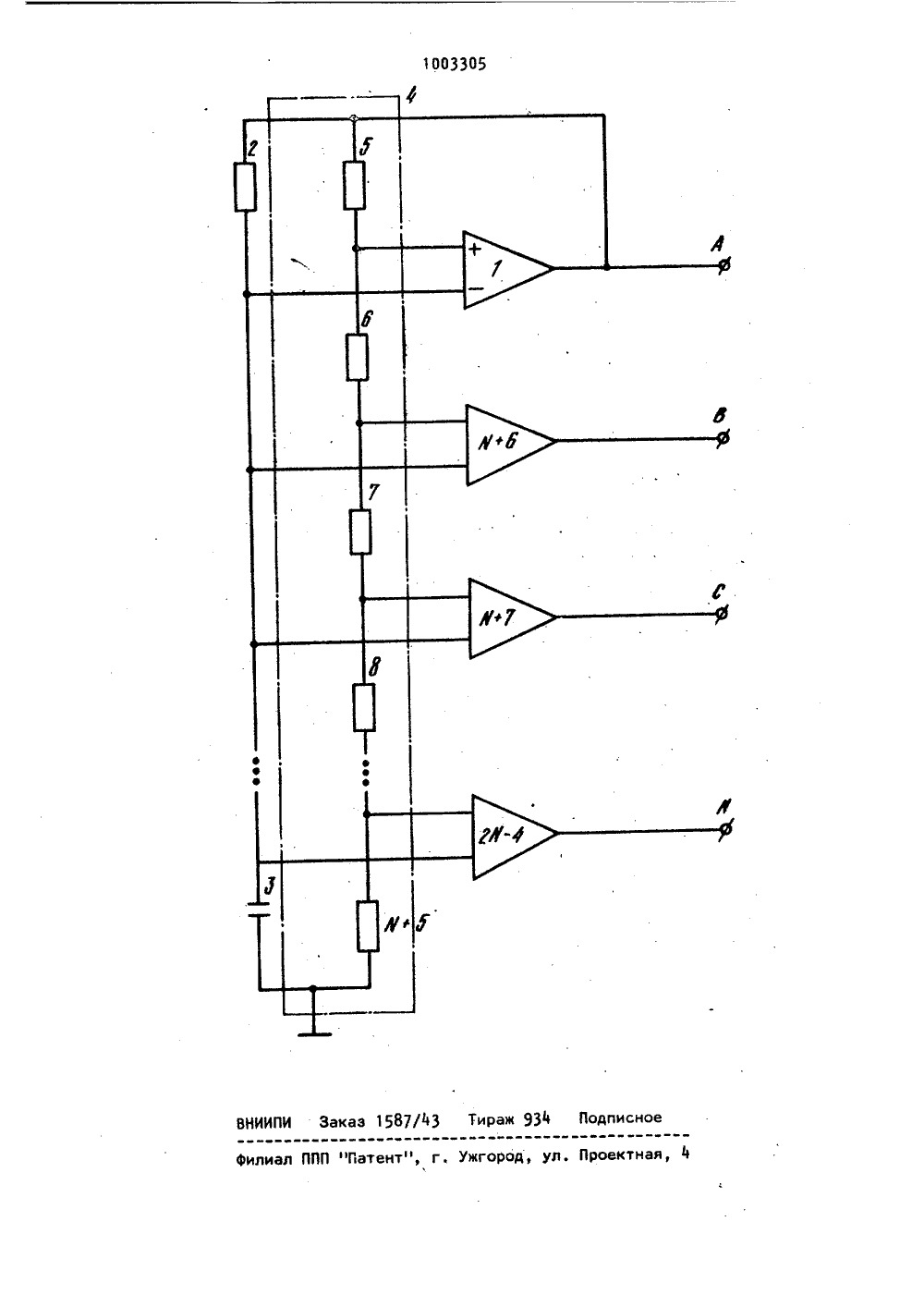

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(23) Приоритет Опубликовано 07.03.83 Бюллетень 9 во аелем кэебретеккй и еткеытий(53) УДК 621.374(088.8) Дата опубликования описания 10 .0 3.83(5) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ 1Изобретение относится к электротехнике и может быть использовано дпя получения нескольких последовательностей прямоугольных импульсов, сдвинутых по фазе на постоянный угол.Известен генератор прямоугольных импульсов, предназначенный для формирования трех последовательностей прямоугольных импульсов, сдвинутых одна относительно других на 120, состоящий из четырех операционных усилителей, трех времязадающих ВС-цепей и двух резистивных делителей 11.В этом генераторе для изменения частоты при неизменном сдвиге фаз между последовательностями импульсов необходимо синхронное изменение параметров трех ВС-цепей, что технически затруднительно.Известен также генератор прямо- го у гол ьных и мпул ь со в, сост оящи й и з времязадающего ВС-моста и операционного усилителя, дифференциальные входы которого подключены к выходной диагона 2ли времязадающего ВС-моста, входная диагональ которого включена между выходом операционного усилителя и общей шиной 2 .Недостатком известного генератора является то, что он не обеспечивает форюрования нескольких последователь ностей прямоугольных импульсов, сдвинутых по фазе друг относительно друга.Цель изобретения - расширение функциональных возможностей генератора, заключающееся в получении от генератора нескольких последовательностей прямоугольных импульсов, сдвинутых по фазе на постоянный угол.Указанная цель достигается тем, что в генератор прямоугольных импульсов, содержащий операционный усилитель, инвертирующий вход которого соединен со средней точкой времязадающей ВС-цепочки, соединяющей выход у сипи теля с общей ши ной, и рези сти вный делитель напряжения на двух резисторах, средняя точка которого соеФормула изобретения 3 1 ооЗЗ динена с цеинвертирующим входом, а второй вывод первого резистора - с выходом у силителя, введены йпоследовательно соединенных резисторов, включенных между вторым выводом вто" 5 рого резистора делителя и общей шиной, и йкомпараторов, первые входы ко" торых соединены с точками соединения резисторов, а вторые входы - со средней точкой времязадающей РС-цепочки, 10 На чертеже приведена принципиальн ая схе ма ге не р атор а пря моу гол ьных и мпул ьсов.Генератор содержит операционныйусилитель 1, выход которого черезвремязадающий резистор 2 соединен сего инвертирующим входом и первым выводом времязадающего конденсатора 3,второй вывод которого соединен с общейшиной, резистивный делитель 4 напряже 20ния, в котором резистор 5 верхнегоплеча подключен между выходом операционного усилителя 1 и его неинвертирующим входом, а резисторы 6,7 й+5нижнего плеча включены между собой25последовательно и одним выводом подключены к неинвертирующему входу операционного усилителя 1, а другимна общую шину; компараторы й+62 й подключенные первыми входами к точкам соединения друг с другом реэистоЗ 0ров 6,7й+5, а вторыми - к инвертирующему входу операционного усилителя 1,Устройство работает следующим образомм.35При подаче питания на генератор навыходе А появляется положительноенапряжение +Од. Это напряжение будетудерживаться постоянным пока будетпроисходить заряд конденсатора 3 цереэ резистор 2 до напряжения, равного напряжению на неинвертирующемвходе операционного усилителя 1. Этонапряжение равно сумме падений напряжений на рези стор ах 6,7 ;й+5По 45мере нарастания напряжения на конденсаторе 3 оно будет поочередно превышать напряжения на резисторахй+58,7, и в эти моменты поочередно будут перебрасываться компараторы 2 йй+6. В момент равенства напряжений на конденсаторе 3 и неинвертирующем входе операционного уси 05 4лителя 1 благодаря положительной об" ратной связи произойдет переброс его выходного напряжения на - 0 . По мере разряда конденсатора 3 и нарастания на нем отрицательного напряжения будет происходить поочередное перебрасывание компараторов, начиная с 2 й+4 и кончая перебросом операционного усилителя 1. Процесс повторяется.Генератор по указанной схеме позволяет получать несколько последовательностей прямоугольных импульсов, сдвинутых относительно опорной последовательности (на операционном усилителе 1) на постоянный фазовый угол. При этом в предлагаемом генераторе легко осуществлять изменение или стабилизацию частоты генератора при неизменном сдвиге фаз между последовательностями с помощью изменения номиналов либо конденсатора 3, либо резистора 2. Генер атор пря моу гольных и мпул ьсов, содержащий операционный усилитель, инвертирующий вход которогосоединен со средней точкой времязадающей РС-цепочкисоединяющей выход усилителя с общей шиной, и реэистивный делитель напряжения надвух резисторах, средняя точка которого соединена с неинвертирующимвходом а второй вывод первого рези стор а - с выходом у сили теляо тл и ч а ю щ и й с я тем цто, сцелью расширения его функциональныхвозможностей, в него введены й последовательно соединенных резисторов, включенных между вторым выводомвторого резистора делителя и общейшиной, и йкомпараторов, первыевходы которых соединены с точкамисоединения резисторов, а вторые входы - со средней точкой времязадающей РС-цепочкиИсточники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРИ 580624, кл. Н 03 К 3/02; 07.07 752. Ермолов Р.С. Цифровые частотомеры, "Энергия", 1973, с, 82.1003305 ВНИИПИ Заказ 1587/43 Тираж 934 Подписно филиал ППП нПатент", г, Ужгород, ул. Проектная,
