Устройство для измерения геометрических параметров дорожки качения колец радиально-упорных шарикоподшипников
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

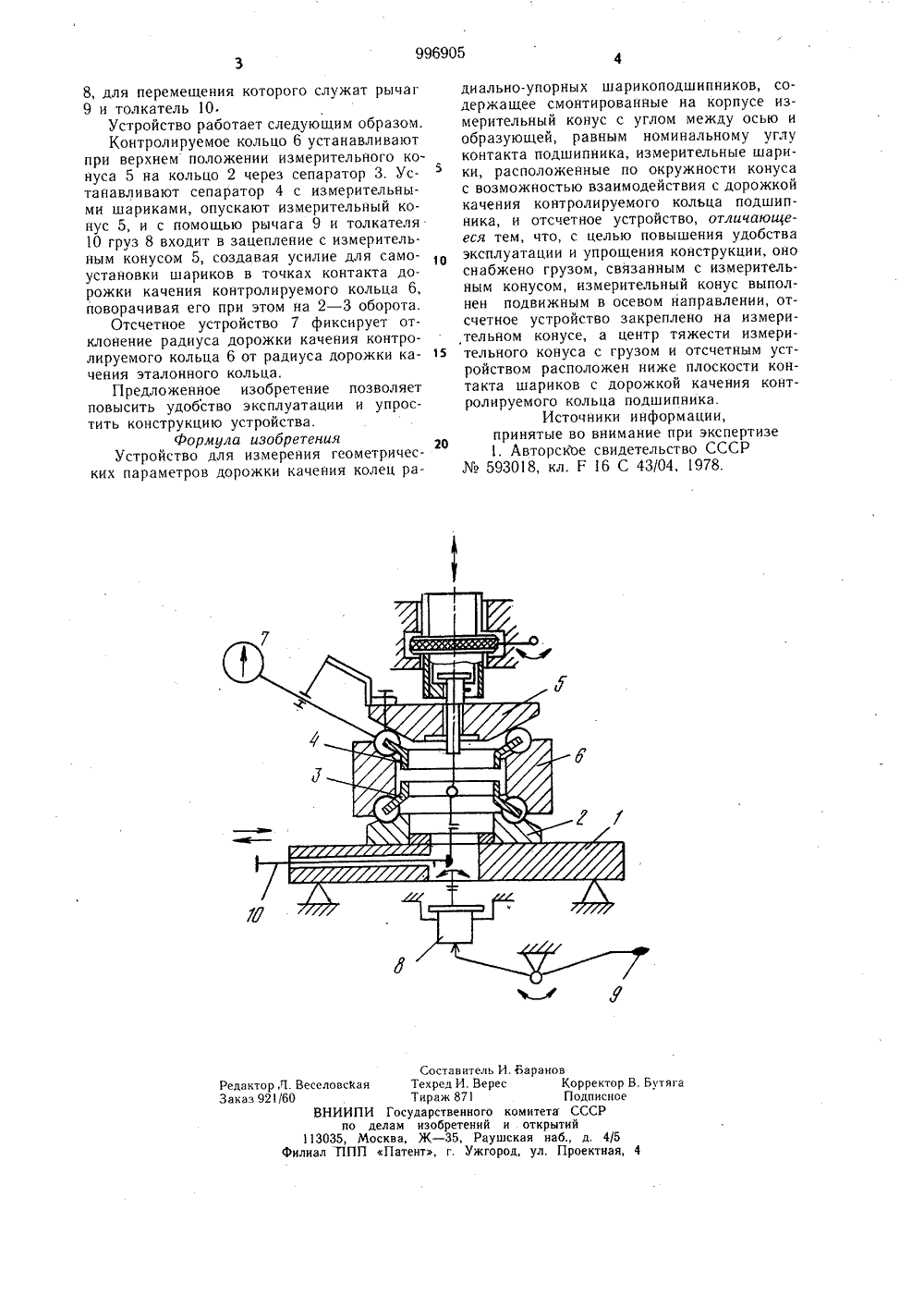

ОП ИСАНИЕИЗЬБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик 111996905) 3310721/25-2 13/О 23) Приоритет -Гооу дарстееннын кфмнтет СССР в делам нэобретеннй и открытий(53) УДК 658.56 012 7(088 8 убликовано 15.02.83 Бюллет Дата опубликования описания 25.02.8) Авторы Т. В, Кон ненко аксюшин, М. П. Колба бретени мени. 3-й Государственный ордена Трудового Красноподшипниковый завод 1) Заявител(54) УСТРОЛСТВО ДЛЯ ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСК ПАРАМЕТРОВ ДОРОЖКИ КАЧЕНИЯ КОЛЕЦ РАДИАЛЬУПОРНЫХ ШАРИКОНОДШИПНИКОВ Изобретение относится к подшипниковой промышленности и может быть преимущественно использовано для измерения геометрических параметров дорожки качения колец радиально-упорных шарикоподшипников.Известно устройство для измерения геометрических параметров дорожки качения колец радиально-упорных шарикоподшипников, содержащее смонтированные на корпусе измерительный конус с углом между осью и образующей, равным номинальному углу контакта подшипника, измерительные шарики, расположенные по окружности конуса с возможностью взаимодействия с дорожкой качения контролируемого кольца подшипника, и отсчетное устройство 11 .Однако известное устройство неудобно в эксплуатации и имеет сложную конструкцию. Целью изобретения является повышение удобства эксплуатации и упрощение конструкции устройства.Поставленная цель достигается тем, что устройство, содержащее смонтированные на корпусе измерительный конус с углом между осью и образующей, равным номинальному углу контакта подшипника, измерительные шарики, расположенные по окружности конуса с возможностью взаимодействия с дорожкой качения контролируемого кольца подшипника, и отсчетное устройство, снабжено грузом, связанным с измерительным конусом, измерительный конус выполнен подвижным в осевом направлении, отсчетное устройство закреплено на измерительном конусе, а центр. тяжести измерительного конуса с грузом и отсчетным устройством расположен ниже плоскости контакта шариков с дорожкой качения контролируемого кольца подшипника.На чертеже представлена конструктивная схема устройства.Предлагаемое устройство содержит корпус 1, на котором устанавливается, кольцо 15 2, два сепаратора 3 и 4, с измерительнымишариками, которые за счет подвижного измерительного конуса 5 с углом между осью и образующей, равным номинальному углу контакта подшипника, располагаются по окружности дорожки качения контролируе 2 в мого кольца 6. Отсчетное устройство 7 жестко связано с измерительным конусом 5. Для самоустановки шариков в точках контакта дорожки качения контролируемого кольца 6 на измерительном конусе 5 закреплен грузаран Редактор Л. ВеселовскЗаказ 921/60 Корректор ВПодписноемитета СССРоткрытийая на 6.,тяга ВНИИ по 113035,илиал Т 1 Пд. 4/5оектная, 4 8, для перемещения которого служат рычаг9 и толкатель 10Устройство работает следующим образом.Контролируемое кольцо 6 устанавливаютпри верхнем положении измерительного конуса 5 на кольцо 2 через сепаратор 3, Устанавливают сепаратор 4 с измерительными шариками, опускают измерительный конус 5, и с помощью рычага 9 и толкателя10 груз 8 входит в зацепление с измерительным конусом 5, создавая усилие для самоустановки шариков в точках контакта дорожки качения контролируемого кольца 6,поворачивая его при этом на 2 - 3 оборота.Отсчетное устройство 7 фиксирует отклонение радиуса дорожки качения контролируемого кольца 6 от радиуса дорожки качения эталонного кольца,Предложенное изобретение позволяетповысить удобство эксплуатации и упростить конструкцию устройства.Формула изобретенияУстройство для измерения геометрических параметров дорожки качения колец радиально-упорных шарикоподшипников, содержащее смонтированные на корпусе измерительный конус с углом между осью и образующей, равным номинальному углу контакта подшипника, измерительные шарики, расположенные по окружности конуса с возможностью взаимодействия с дорожкой качения контролируемого кольца подшипника, и отсчетное устройство, отличающееся тем, что, с целью повышения удобства эксплуатации и упрощения конструкции, оно снабжено грузом, связанным с измерительным конусом, измерительный конус выполнен подвижным в осевом направлении, отсчетное устройство закреплено на измерительном конусе, а центр тяжести измери тельного конуса с грузом и отсчетным устройством расположен ниже плоскости контакта шариков с дорожкой качения контролируемого кольца подшипника.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР593018, кл. Р 16 С 43/04, 1978,
СмотретьЗаявка
3310721, 06.07.1981
3-Й ГОСУДАРСТВЕННЫЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПОДШИПНИКОВЫЙ ЗАВОД
МАКСЮШИН ГЕННАДИЙ АНАТОЛЬЕВИЧ, КОЛБАСИН МИХАИЛ ПЕТРОВИЧ, КОНОНЕНКО ТАМАРА ВАСИЛЬЕВНА
МПК / Метки
МПК: G01M 13/04
Метки: геометрических, дорожки, качения, колец, параметров, радиально-упорных, шарикоподшипников
Опубликовано: 15.02.1983
