Футляр для проездных талонов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 990179
Автор: Августинович
Текст

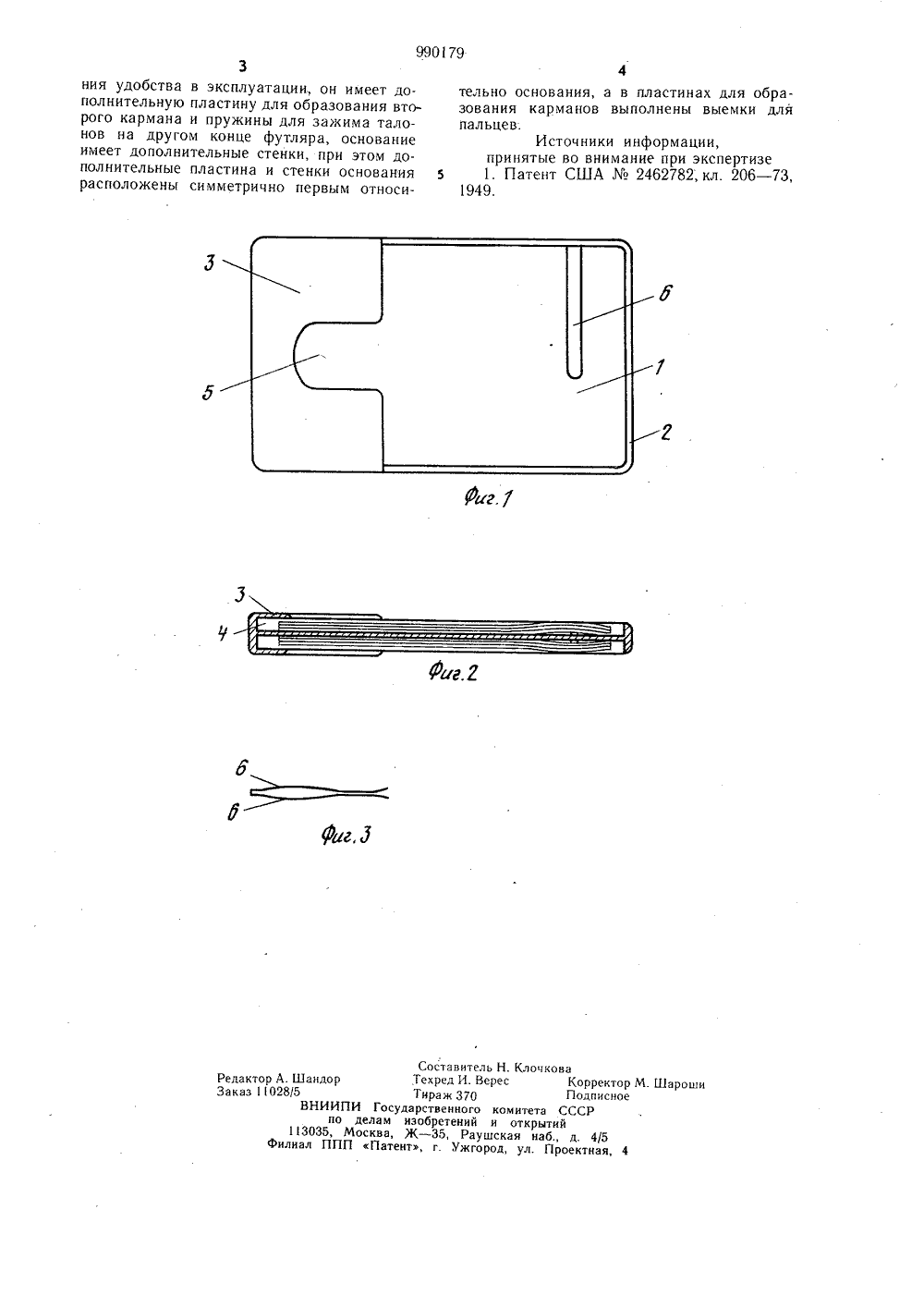

О П И С А Н И Е (,1) 990179ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспубликОпубликовано 23.01.83. Бюллетень 3 нв аннам нзебретеннй н юткрмтийДата опубликования описания 28.01.83(54) ФУТЛЯР ДЛЯ ПРОЕЗДНЫХ ТАЛОНОВ формула изобретения Изобретение относится к принадлежностям для хранения листков бумаги, например, типа проездных талонов для городского транспорта,Известен футляр для хранения бумаг типа проездных талонов, содержащий основание с боковыми стенками и пластину для образования вместе с основанием кармана на конце футляра 11.Недостатком этого футляра является то, что при использовании им необходимо извлечь книжечку с талонами, оторвать один из них, затем вложить книжечку обратно.Цель изобретенйя - повышение удобства в эксплуатации,Поставленная цель достигается тем, что футляр, содержащий основание с боковыми стенками и пластину для образования вместе с основанием кармана на одном конце футляра, имеет также дополнительную пластину для образования второго кармана и пружины для зажима талонов на другом .онце футляра, основание имеет дополнительные стенки, при этом дополнительные пластина и стенки основания расположены симметрично первым относительно основа 2ния, а в пластинах для образования карманов выполнены выемки для пальцев.На фиг. 1 показан футляр, общий вид;на фиг. 2 - то же, разрез; на фиг. 3 - пружины.Футляр содержит основание 1 со стен-ками 2 и пластины 3, образующие на одном конце футляра карманы 4 для талонов и имеющие выемки 5 для пальцев.На другом конце футляра закрепленыпружины 6 по обе стороны от основания 1.1 О Проездные талоны в виде книжечек, например, для проезда в автобусе и троллейбусе, вкладывают в карманы 4, зажимая последние талоны пружинами 6. Движением пальца по выемке 5 вынимают конец талона из кармана, затем талон обрывают. Футляр для проездных талонов, содержащий основание с боковыми стенками и пластину для образования вместе с основанием кармана на одном конце футляра, отличающийся тем, что, с целью повыше990179 Составитель Н. Клочкова Редактор А. Шандор Техред И. Верес Корректор М. Шароши Заказ 11028/5 Тираж 370 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская набд. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 43ния удобства в эксплуатации., он имеет дополнительную пластину для образования второго кармана и пружины для зажима талонов на другом конце футляра, основание имеет дополнительные стенки, при этом дополнительные пластина и стенки основания расположены симметрично первым относи 4тельно основания, а в пластинах для образования карманов выполнены выемки дляпальцев;Источники информации,принятые во внимание при экспертизе5 1. Патент США2462782,кл. 206 - 73,1949.
СмотретьЗаявка
2866261, 09.01.1980
ЗаявительЕ. Е. Августинович
АВГУСТИНОВИЧ ЕВГЕНИЙ ЕВГЕНЬЕВИЧ
МПК / Метки
МПК: A45C 11/24
Метки: проездных, талонов, футляр
Опубликовано: 23.01.1983
Код ссылки
<a href="https://patents.su/2-990179-futlyar-dlya-proezdnykh-talonov.html" target="_blank" rel="follow" title="База патентов СССР">Футляр для проездных талонов</a>
