Способ определения износа инструмента
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

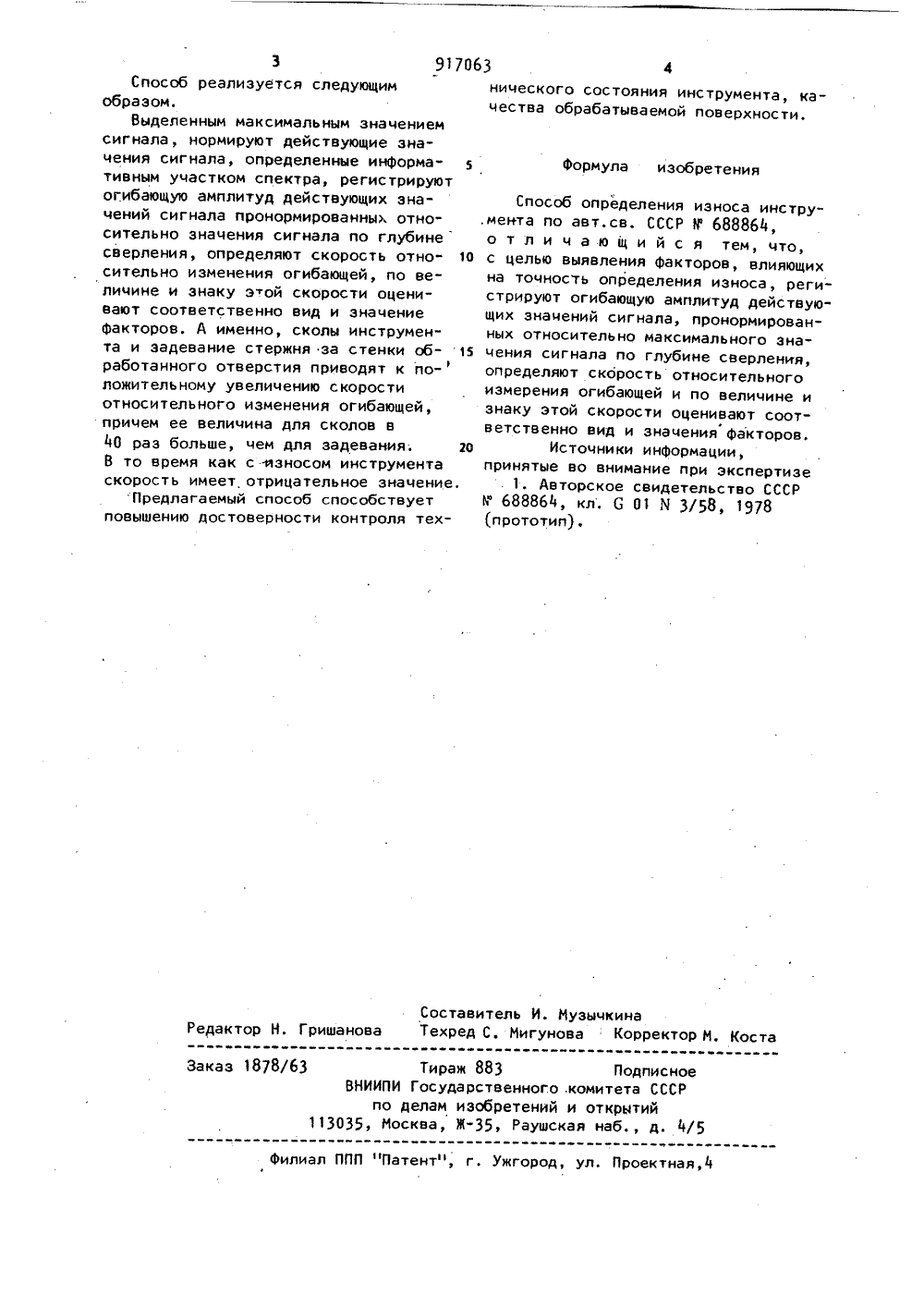

ОПИСАНИЕ 917063ИЗОБРЕТЕНИЯк двтоескомю свидетельств Соеэ СоввтскмкСоцмвлмстмчвскмиРвсиубямк(53)Н. Кл,(22)Заявлено 17,04.80 (2) 2915355/25-28ф с ирисоединеииеа.заявки М 9 вудврстиеай кенятвт СССР ю ааюи зебретеай н фткрнтвйДата оиубликования описания 30. 03. 82 В. В. Астапов, И.Д. Шантин, С, А. морозови А.А. Сувор(54) СПОСОБ ОПРЕДЕЛЕНИЯ ИЗНОСА ИНСТРУМЕНТА,(АдЕйсте 1Абрах Изобретение относится к обработ.ке материалов резанием, а именно к определению технического состояния инструмента. По основному авт.св. 1 г 688864 известен способ определения износа инструмента при обработке глубоких отверстий резаниемзаключающийся в том, что преобразуют механические колебания системы СПИД в электрический сигнал, регистрируют максимальное и действующее значения сигнала, определяют коэфФициент поглощения, энергии колебаний по Формуле где Ав,ейстВ, и Атьк - действующееи максималь,ное значениесигнала; 2т - коэффициент,поглощенияэнергии,по которому оценивают износ инструмента 13.Однако данный способ не исключаетвлияния таких факторов, как сколы,выкрашивание и,т.д., что снижаетточность определения износа инструмента.цель изобретения - выявление Факторов, влияющих на точность.,определения износа.,х Поставленная цель достигается тем, 15что регистрирует огибающую амплитуд действующих значений сигнала.,пронормированных относительно максимального значения сигнала по глубине сверления, определяют скорость отно" сительного изменения огибающей и по величине и знаку этой скорости оценивает соответственно вид и значение Факторов.917063 5 формула изобретения Составитель И. МузычкинаРедактор Н. Гришанова Техред С. Мигунова Корректор М, Коста еЗаказ 1878/63 Тираж 883 Подписное ВНИИПИ Государственного .комитета СССР по делам изобретений и открытий 113035 Москва, Ж, Раушская наб., д. 4/5филиал ППП "Патент", г. Ужгород, ул. Проектная,4 3Способ реализуется следующимобразом,Выделенным максимальным значениемсигнала, нормируют действующие значения сигнала, определенные информативным участком спектра, регистрируютогибающую амплитуд действующих значений сигнала пронормированных относительно значения сигнала по глубинесверления, определяют скорость относительно изменения огибающей, по величине и знаку э ой скорости оценивают соответственно вид и значениефакторов. А именно, сколы инструмента и эадевание стержня за стенки обработанного отверстия приводят к по-ложительному увеличению скоростиотносительного изменения огибающей,причем ее величина для сколов в40 раэ больше, чем для задевания.В то время как с -износом инструментаскорость имеет отрицательное значениеПредлагаемый способ способствуетповышению достоверности контроля технического состояния инструмента, качества обрабатываемой поверхности,Способ определения износа инстру,мента по авт.св. СССР М 688864,о т л и ч а ю щ и й с я тем, что,10 с целью выявления факторов, влияющихна точность определения износа, регистрируют огибающую амплитуд действующих значений сигнала, пронормированных относительно максимального зна 15 чения сигнала по глубине сверления,определяют скорость относительногоизмерения огибающей и по величине изнаку этой скорости оценивают соответственно вид и значения факторов,2 О Источники информации,принятые во внимание при экспертизе
СмотретьЗаявка
2915355, 17.04.1980
ПРЕДПРИЯТИЕ ПЯ Р-6564
АСТАПОВ ВИКТОР ВАСИЛЬЕВИЧ, ШАНТИН ИННОКЕНТИЙ ДМИТРИЕВИЧ, МОРОЗОВ СЕРГЕЙ АЛЕКСЕЕВИЧ, СУВОРОВ АЛЕКСАНДР АЛЕКСЕЕВИЧ
МПК / Метки
МПК: G01N 3/58
Метки: износа, инструмента
Опубликовано: 30.03.1982
Код ссылки
