Способ автоматического регулирования процесса обжига серусодержащего сырья в печах кипящего слоя
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 893857
Авторы: Бернштейн, Бирев, Буриченкова, Долотин, Живописцев, Потапов, Смирнов
Текст

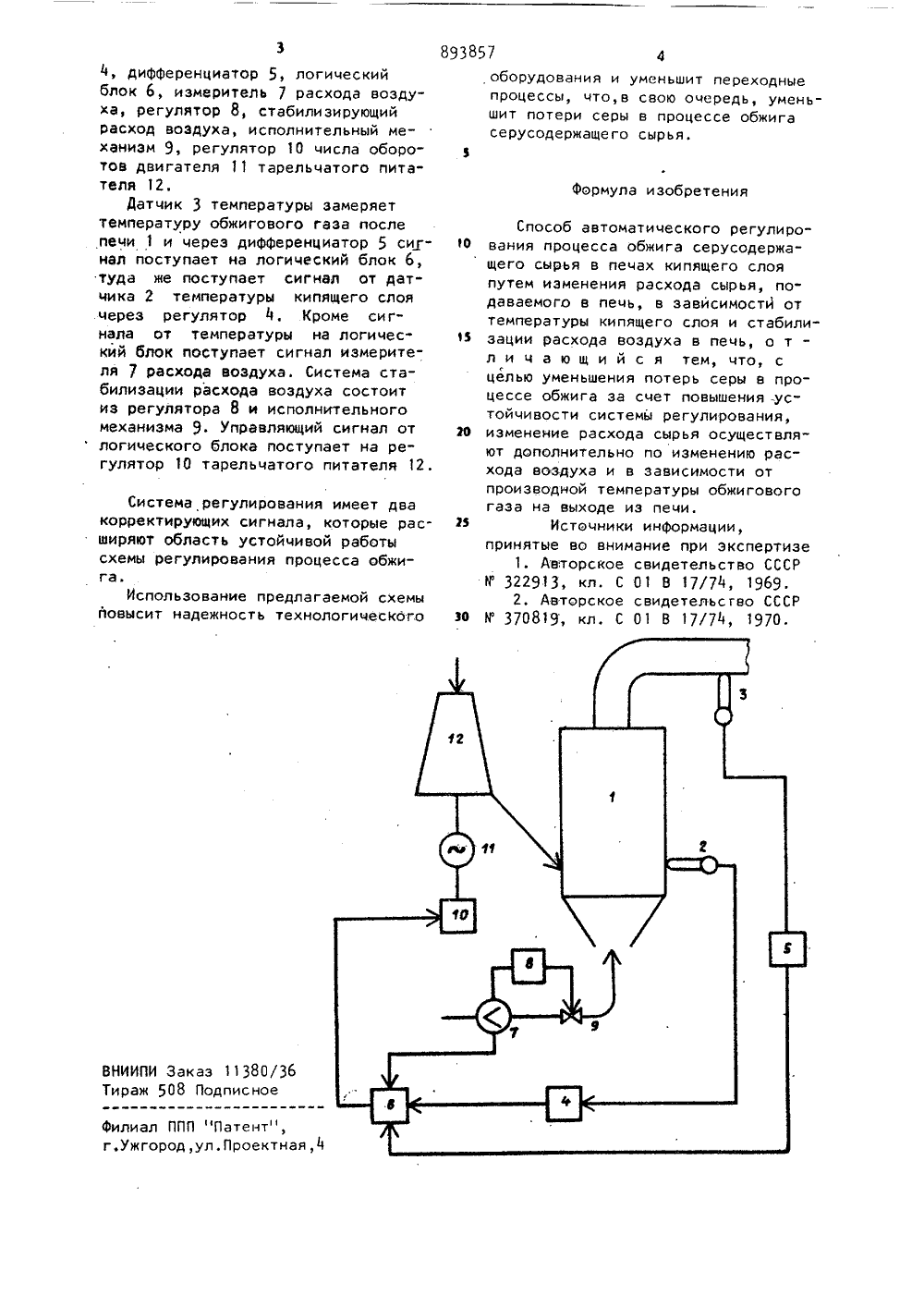

Авторызобретени я Долотин, В.И.Смирнов, .АаЖивописцевв Юа Н.Биревв" -Д.Д.Успенский Н.Г.Буриченкова Ю.А.Потапов 7) Заявятел 5 Ч СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВА ПРОЦЕССА ОБЖИГА СЕРУСОДЕРЖАЩЕГО СЫРЬЯ В ПЕЧАХ КИПЯЩЕГО СЛОЯ су прма воздуха в лвць (2 Изобретение относится к способам автоматического регулирования процесса обжига серусодержащего сырья в кипящем слое и может быть использовано в химической промышленности., в цветной металлургии и других отраслях промышленности.Известен способ автоматического регулирования процесса обжига серу- содержащего сырья в кипящем слое пу 30 тем воздействия на подачу сырья или дутья в печь в зависимости от температуры обжигового газа и кипящего слоя 1.Наиболее близким по технической1щности и достигаемому эффекту кедлагаемому является способ автотического регулирования процесса обжига серусодержащего сырья путем изменения расхода сырья в печь в зависимости от разности температур между обжиговым газом и кипящим слоем, а также стабилизации расхода Однако в известных способах схемы регулирования не всегда устойчивы и в установившихся режимах воздействие регулятора продолжается,что приводит к значительным потерямсеры в процессе обжига,Цель изобретения - уменьшение по"терь серы в процессе обжига за счетповышения устойчивости системы регу"пирования.Поставленная цель достигаетсятем, что изменение расхода сырьяосуществляют дополнительно по изменению расхода воздуха и в зависимости от производной температуры обжигового газа на выходе из печи.На чертеже представлена блок"схема устройства для осуществления предлагаемого способа.Система регулирования процессаобжига в печи 1 кипящего слоя содержит датчик 2 температуры кипящего слоя, датчик 3 температуры обжигового газа после печи, регуляторФормула изобретения ВНИИПИ Заказ 11380/ Тираж 508 Подписное 34, дифференциатор 5, логический блок 6, измеритель 7 расхода воздуха, регулятор 8 стабилизирующий расход воздуха, исполнительный механизм 9, регулятор 10 числа оборотов двигателя 11 тарельчатого питателя 12.Датчик 3 температуры замеряет температуру обжигового газа после печи 1 и через дифференциатор 5 сигнал поступает на логический блок 6, туда же поступает сигнал от датчика 2 температуры кипящего слоя через регулятор 4Кроме сигнала от температуры на логическйй блок поступает сигнал измерителя 7 расхода воздуха. Система стабилизации расхода воздуха состоит иэ регулятора 8 и исполнительного механизма 9. Управляющий сигнал от логического блока поступает на регулятор 1 О тарельчатого питателя 12. Система регулирования имеет два корректирующих сигнала, которые расширяют область устойчивой работы схемы регулирования процесса обжига.Использование предлагаемой схемы йовысит надежность технологического филиал ППП "Патент,г,Ужгород,ул.Проектная 893857 4оборудования и уменьшит переходныепроцессы, что,в свою очередь, уменьшит потери серы в процессе обжигасерусодержащего сырья. Способ автоматического регулиро 10 вания процесса обжига серусодержащего сырья в печах кипящего слояпутем изменения расхода сырья, подаваемого в печь, в зависимостМ оттемпературы кипящего слоя и стабилизации расхода воздуха в печь, о тл и ч а ю щ и й с я тем, что, сцелью уменьшения потерь серы в процессе обжига за счет повышения -устойчивости системы регулирования,20 изменение расхода сырья осуществляют дополнительно по изменению расхода воздуха и в зависимости отпроизводной температуры обжиговогогаза на выходе из печи.25 Источники информации,принятые во внимание при экспертизе. Авторское свидетельство СССРМ 322913, кл. С 0 1 В 17/74, 1969.2. Авторское свидетельсгво СССРЗО У 370819, кл. С О 1 В 7/74, 1970.
СмотретьЗаявка
2903569, 04.04.1980
ПРЕДПРИЯТИЕ ПЯ В-8830, ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ КОМПЛЕКСНОЙ АВТОМАТИЗАЦИИ
БЕРНШТЕЙН ИЗРАИЛЬ МИХАЙЛОВИЧ, ДОЛОТИН БОРИС ВАСИЛЬЕВИЧ, СМИРНОВ ВЛАДИМИР ИЛЬИЧ, БУРИЧЕНКОВА НАТАЛЬЯ ГЕОРГИЕВНА, ЖИВОПИСЦЕВ ВЛАДИСЛАВ АЛЕКСАНДРОВИЧ, БИРЕВ ЮРИЙ НИКОЛАЕВИЧ, ПОТАПОВ ЮРИЙ АНАТОЛЬЕВИЧ
МПК / Метки
МПК: C01B 17/74
Метки: кипящего, обжига, печах, процесса, серусодержащего, слоя, сырья
Опубликовано: 30.12.1981
Код ссылки
<a href="https://patents.su/2-893857-sposob-avtomaticheskogo-regulirovaniya-processa-obzhiga-serusoderzhashhego-syrya-v-pechakh-kipyashhego-sloya.html" target="_blank" rel="follow" title="База патентов СССР">Способ автоматического регулирования процесса обжига серусодержащего сырья в печах кипящего слоя</a>
