Способ изготовления изделий из труднообрабатываемых материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

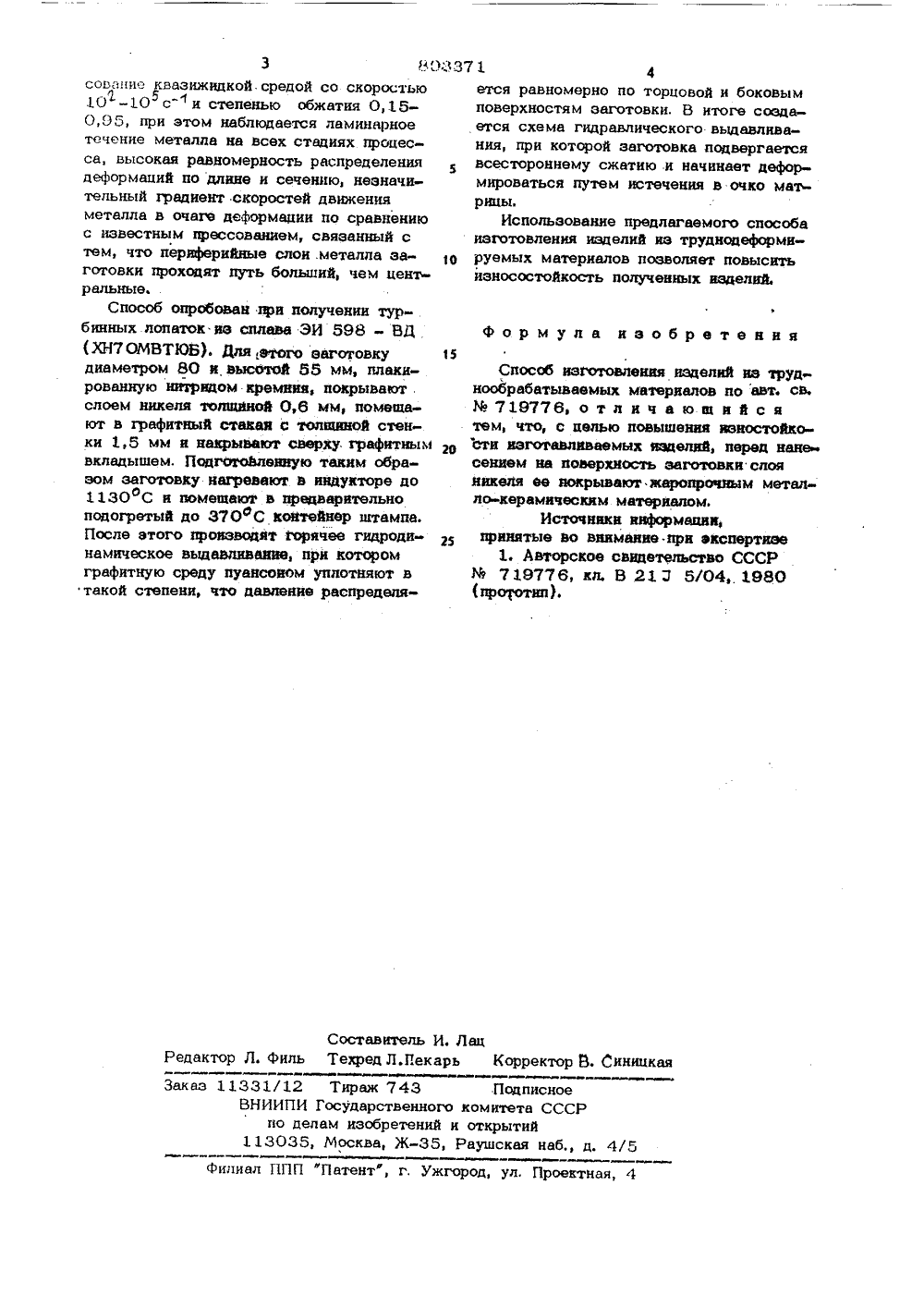

(72) Авторы изобретени и В, В. Волдов Ю. Т. Антонищин, В, С, М ут АН Белорусской ССР физико 1) Заявител 54) СПОС ИЗ ТРУДН ИЗГОГСВЛЕНИЯ ИЗДЕЛИЙРАБАТЫВАЕМЫХ МАТЕРИАЛ несе лоя ег э- б разом.Заготовку, например, иэ сплава ЭП 693- ВД (ХН 68 МБТЮК) покрывают слоем жаропрочного металло-керамического материала, например, на основе ннтрида кремния, после чего ее подвергают никелированию дляполучения слоя толщиной 2-4 мкм, Затем заготовку помещают в стакан с толщиной стенки 0,08-0,2 диаметра иэ квазижидкой среды на основе графита с добавками связующих, полученных, например, путем прессования и спекания. Сверху стакан накрывают шайбой того же состава, что и материал стакана, Подготовленную таким образом заготовку помещают в нагревательное устройство, нагревают до ковочной температуры, например до 1150 С, и помещают в контейнер, подо 1 ретый до 350-400 С. Затем производят. горячее гидравлическое престо в сп рудноде Изобретение относится к обработке металлов давлением и может быть использовано, и частности, при изготовлении турбинных лопаток.По основному авг. св. М 719776 и вестен способ изготовления иэделий из труднообрабатываемых материалов, включающий нанесение на заготовку покрытия, установку ее в оболочку иэ квазижидкого материала на основе графита, нагрев заготовки совместно с оболочкой и прессо 10 ванне через матрицу, причем на заготовку наносят никелевое покрытие электролитическим методом, а лрессование проводят со скоростью 10 -10 с " и степенью обжатия 0,1-0,95 11.Однако известный способ .не обеспечивает высокой износостойкости изготавливаемых изделий.Цель изобретения - повышение износостойкости изготавливаемых изделий.20Поставленная цель достигается тем, ч особе изготовления изделия иэ т формируемых материалов перед ем на поверхность заготовкиеля ее покрывают жаропрочнымкерамическим .материалом.об осуществляется следующим об30337 сов;шце рвазижидкой. средой со скоростью 10 -10 с и степенью обжатия 0,15- 0,95, при этом наблюдается ламинарное течение металла на всех стадиях процесса, высокая равномерность распределения деформаций по длине н сечению, незначительный градиент скоростей движения металла в очаге деформации по сравнению с известным прессованнвм, связанный с тем, что периферийные слон .металла заготовки проходят путь больший, чем центральныввСпособ опробован при получении тур-.бинных лопаток из сплава ЭИ 598 - ВД (ХН 70 МВТКЖ). Для,этого заготовку 15 диаметром 80 и высотой 86 мм, плакированную нитридом кремния, покрывают.слоем никеля толщиной 0,6 мм, помещают в графитный стакан с толщиной стенки 1,5 мм и накрывают сверху графитным 26 вкладышем, Подгатовленную таким образом заготовку нагревают в индуиторе до 1130 оС и помещают в предварительно подогретый до 370 фС контейнер штампа.После этого производят горячее гидродинамическое выдавливание, при котором графитную среду пуансоном уплотняют в такой степени, что давление распределя 1 4ется равномерно по торцовой и боковым поверхностям заготовки. В итоге создается схема гидравлического выдавливания, при которой заготовка подвергается всестороннему сжатию и начинает деформироваться путем истечения в очко матрицывИспользование предлагаемого способа изготовления изделий из труднодеформируемых материалов позволяет повысить износостойкость полученных изделий формула изобретения Способ изготовления изделий из труд нообрабатываемых материалов по авт. св Иф 719776, о т л и ч а ю щ и й с я тем, что, с целью повышения изностойкоЪти изготавливаемых изделий, перед нане сением на поверхность заготовки слоя никеля ее покрывают жаропрочным металло-керамическим материалом.Источники иеормапии,принятые во внимание при экспертизе3 Авторское свидетельство СССР % 719776, кл. В 21 Э 8/04,. 3.980 (прототип).Составитель И. ЛацРедактор Л. филь Техред Л.Пекарь Корректор В. СиницкаяЗаказ 11331/12 Тираж 743 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 филиал ППП "Патент", г, Ужгород, ул. Проектная, 4
СмотретьЗаявка
2931910, 30.05.1980
ФИЗИКО-ТЕХНИЧЕСКИЙ ИНСТИТУТ АН БССР
АНТОНИШИН ЮРИЙ ТИХОНОВИЧ, МУРАС ВАСИЛИЙ СТЕПАНОВИЧ, БОЛДОВ ВЛАДИМИР ВИКТОРОВИЧ
МПК / Метки
МПК: B21J 5/04
Метки: труднообрабатываемых
Опубликовано: 30.12.1981
Код ссылки
