Способ определения исчезновения питающего напряжения

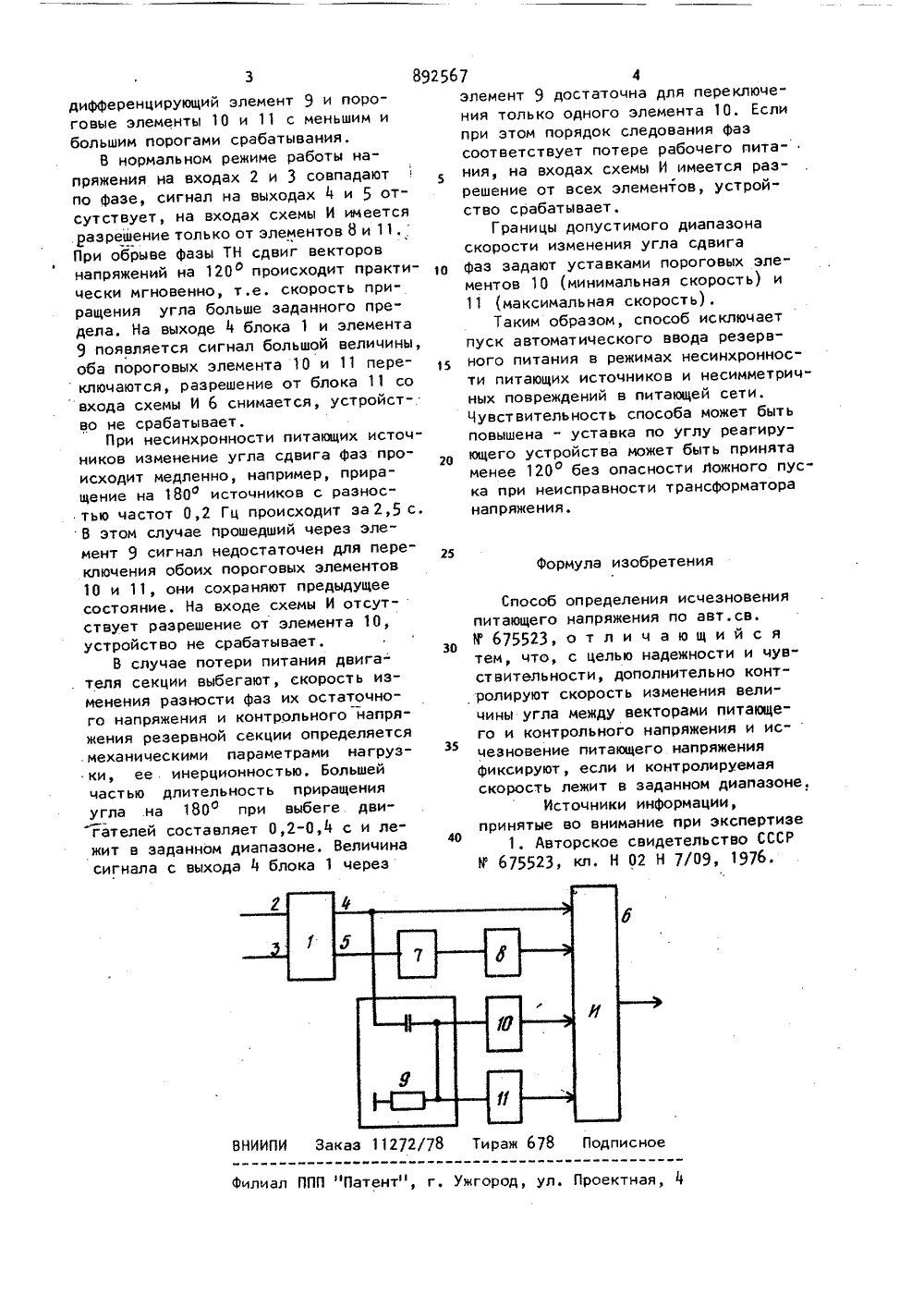

и 892567 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К дВтОРСКОМЬ СВИДИтЕЛЬСтВУ Союз СоветскихСоциалистическихРеспубпик(5 )М. Кл,Н 02 Н 7/09 1 есударстееннвй комитет по делам изобретений н открытий(54) СПОСОБ ОПРЕДЕЛЕНИЯ ИСЧЕЗНОВЕНИЯ ПИТАЮЩЕГОНАПРЯЖЕНИЯ Изобретение относится к области электротехники и предназнацено для электроснабжения обьектов с двигательной нагрузкой.Известен по основному авт.св, 11 675523 способ определения исчезно 5 вения питающего напряжения, согласно которому измеряют угол между вектором питающего напряжения и вектором контрольного синхронного напряженияо и фиксируют исчезновение напряжения в момент превышения углом заданного значения, если при измерении знака угла вектор питающего напряжения отстает от вектора контрольного напряжения .11.15Однако в режиме асинхронного хода разделившихся частей энергосистемы этот способ допускает излишнее действие автоматики, поскольку величина и знак разности фаз напряжений .питающих источников непрерывно изменяются. Чувствительность способа снижена ввиду необходимости отстройки от режима неисправности трансформатора напряжения, когда возможен сдвиг напряжений по фазе на 120Целью изобретения является повышение надежности и чувствительности.Поставленная цель достигается тем что согласно способу определения исчезновения питающего напряжения дополнительно контролируют скорость изменения величины угла между векторами питающего и контрольного напряжения и исчезновение питающего напряжения фиксируют, если контролируемая скорость лежит в заданном диапазоне.На чертеже приведена схема устройства, реализующего способ,Устройство содержит фазочувствительный блок 1 с входами 2 и 3, для рабочего и резервного напряжения и выходами 4 и 5 для прямого и обратного знака разности фаз, элемент И 6 совпадения, элемент 7 задержки на возврат и элемент НЕ 8. Введен узел замера скорости приращения угла89 формула изобретения аз 11272/78 Тираж 678 Подписное ИИПИ филиал ППП "Патент", г. Ужгород,ектная дифференцирующий элемент 9 и пороговые элементы 10 и 11 с меньшим и большим порогами срабатывания.В нормальном режиме работы напряжения на входах 2 и 3 совпадают по фазе, сигнал на выходах 4 и 5 отсутствует, на входах схемы И имеется разрешение только от элементов 8 и 11.При обрыве фазы ТН сдвиг векторов напряжений на 1200 происходит практически мгновенно, т,е. скорость приращения угла больше заданного предела. На выходе 4 блока 1 и элемента 9 появляется сигнал большой величины, оба пороговых элемента 10 и 11 переключаются, разрешение от блока 11 со входа схемы И 6 снимается, устройство не срабатывает.При несинхронности питающих источников изменение угла сдвига фаэ происходит медленно, например, приращение на 180 ф источников с разностью частот 0,2 Гц происходит за 2,5 с.В этом случае прошедший через элемент 9 сигнал недостаточен для переключения обоих пороговых элементов 10 и 11, они сохраняют предыдущее состояние. На входе схемы И отсутствует разрешение от элемента 10, устройство не срабатывает.В случае потери питания двига. теля секции выбегают, скорость изменения разности фаз их остаточного напряжения и контрольного напряжения резервной секции определяется механическими параметрами нагрузки, ее . инерционностью. Большей частью длительность приращения угла на 1800 при выбеге двигателей составляет 0,2-0,4 с и лежит в заданном диапазоне. Величина сигнала с выхода 4 блока 1 через 2567 4элемент 9 достаточна для переключения только одного элемента 10. Бслипри этом порядок следования фазсоответствует потере рабочего питания, на входах схемы И имеется разрешение от всех элементов, устройство срабатывает,Границы допустимого диапазонаскорости изменения угла сдвига0 фаз задают уставками пороговых элементов 10 (минимальная скорость) и11 (максимальная скорость).Таким образом, способ исключаетпуск автоматического ввода резервного питания в режимах несинхронности питающих источников и несимметричных повреждений в питающей сети.Чувствительность способа может бытьповышена - уставка по углу реагирующего устройства может быть принятаменее 120 без опасности Ложного пуска при неисправности трансформаторанапряжения,Способ определения исчезновенияпитающего напряжения по авт.св.У 675523, о т л и ч а ю щ и й с ятем, что, с целью надежности и чувствительности, дополнительно контролируют скорость изменения величины угла между векторами питающего и контрольного напряжения и исчезновение питающего напряженияфиксируют, если и контролируемаяскорость лежит в заданном диапазоне.Источники информации,принятые во внимание при экспертизе401. Авторское свидетельство СССРУ 675523, кл. Н 02 Н 7/09, 1976,
