Способ центровки электростатических и электромагнитных линз и отдельных диафрагм
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 89048
Автор: Фридрих
Текст

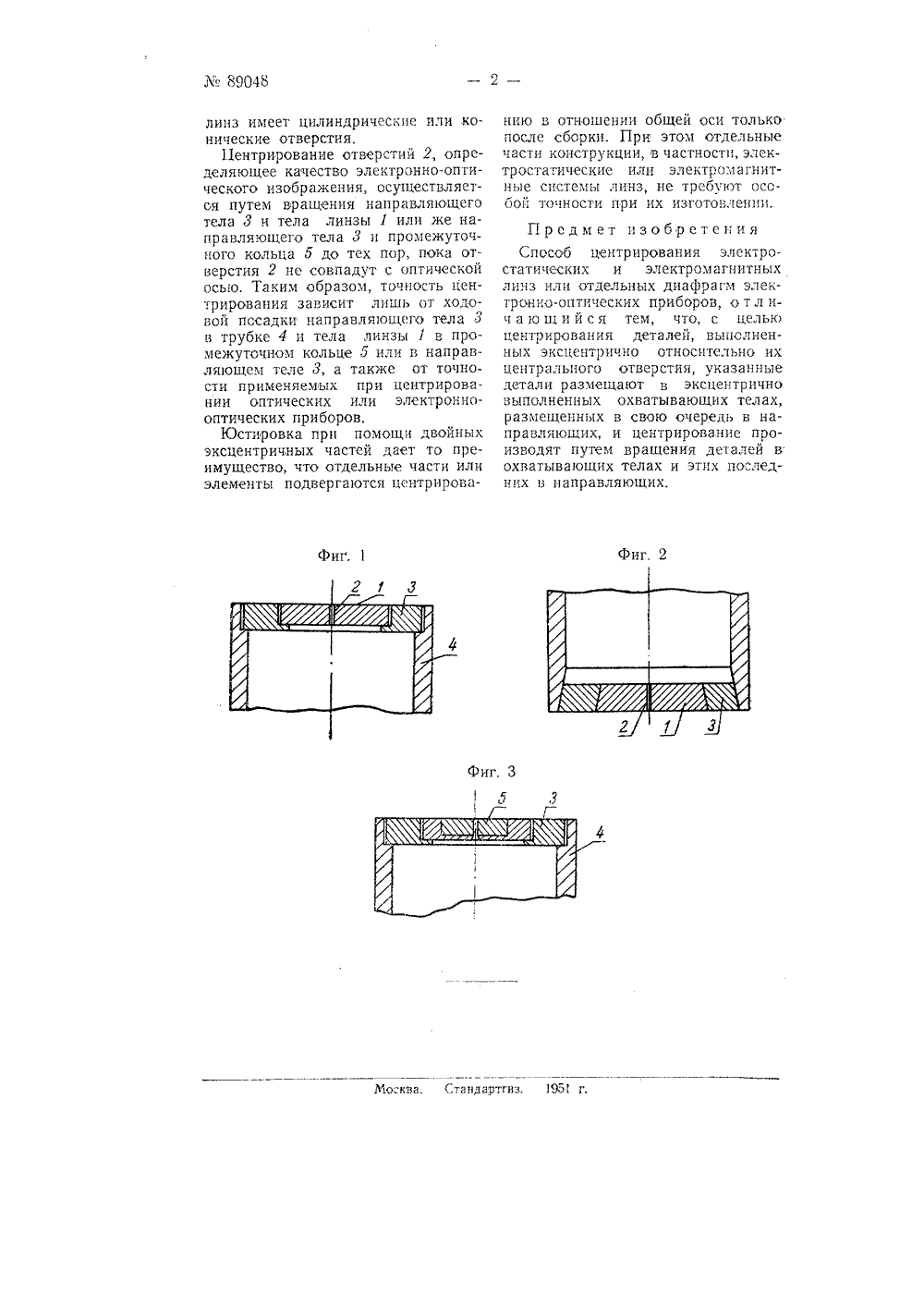

Класс 21 д, 37 Ло 89048 СССР Ям:,НИЙ ИОАН ИЕ ЗО К АВТОРСКОМУ ИДЕТЕЛЬСТ Экк ермания остранец фрид ПОСОБ ЦЕНТРИРОВАНИЯ ЭЛЕКТРОСТАТИЧЕСКИХ ЭЛЕКТРОМАГНИТНЫХ ЛИНЗ ИЛИ ОТДЕЛЬНЫХ ИАфРАГМ ЭЛЕКТРОННО-ОПТИЧЕСКИХ ПРИБОРОВ385455 в Гостехннку СС аявлено 13 мая 1949 года 3 Опубликовано 30 сентя 1950 года Способы юстировки, заключающиеся в размещении линз в металлической трубке с возможностьюперемещений внутри разрядного сосуда, известны. Недостатком этихспособов является то, что для обеспечения безупречного центрированияотдельные части конструкции должны быть изготовлены с максимальной точностью,Предметом изобретения являетсяспособ центрирования электростатических и электромагнитных линзили отдельных диафрагм электронно-оптических приборов, свободныйот этого недостатка,Для центрирования элект 7 остатических или электромагнитных линзили диафрагм предлагается помещать их в цилиндрические или конические охватывающие их тела привыполнении линз эксцентричными вотношении их центрального отверстия. Охватывающие тела, помещенные в направляющих держателях,также выполнены эксцентричными.Центрирование линз достигается путем аращения линз в охватывающих телах и вращения охватывающихтел в направляющих держателях.Сущность изобретения поясняетсяфиг. 1 - 3.Электростатические или электромагнитные линзы 1 выполнены эксцентрично или же симметрично в отношении их отверстий 2, причем нетпринципиального различия в том,будет ли наружная форма линз цилиндрической (фиг. 1) или же конической (фиг. 2).В случае симметричных линз потребуется устройство дополнительного эксцентрического промежуточного кольца Б (фиг. 3), Линзы,или промежуточные кольца 5 помещены в направляющее тело 3, расположенное также эксцентрично иповоротно,Форма внутреннего отверстия направляющего тела 3 или формавнутреннего отверстия промежуточного кольца 5 соответствует наружной форме линзы 1. Направля.ющее тело 3 помещается поворотно в цилиндрической трубке 4,которая в зависимости от формыЬ 89048 Фиг. 2 Фиг. 1 Фиг, 3 Мо:мва, Сталлартгиз. 3%1 г. линз имеет цилиндрические или конические отверстия,Центрирование отверстий 2, определяющее качество электронно-оптического изображения, осуществляется путем вращения направляющего тела 3 и тела линзы 1 или же направляющего тела 3 и промежуточного кольца 5 до тех пор, пока отверстия 2 не совпадут с оптической осью. Таким образом, точность центрирования зависит лишь от ходоГ) вой посадки направляющего тела э в трубке 4 и тела линзы 1 в промежуточном кольце 5 или в направляющем теле 3, а также от точности применяемых при центрировании оптических или электронно- оптических приборов.Юстировка при помощи двойных эксцентричных частей дает то преимущество, что отдельные части или элементы подвергаются центрированию в отношении общей оси только после сборки. При этом отдельные части конструкции, в частности, электростатические или электромагнитные системы линз, не требуют особой точности при их изготоьленпи. Предмет изобретенияСпособ центрирования электростатических и электромагнитных линз илп отдельных диафрагм электронно-оптических приборов, о тл ич а ю щ и й с я тем, что, с цельк центрирования деталей, выполненных эксцентрично относительно их центрального отверстия, указанные детали размещают в эксцентрично выполненных охватывающих телах, размещенных в свою очередь в направляющих, и центрирование производят путем вращения деталей в охватывающих телах и этих последних в направляющих.
СмотретьЗаявка
385455, 13.05.1949
Фридрих Эккарт
МПК / Метки
МПК: H01J 23/06
Метки: диафрагм, линз, отдельных, центровки, электромагнитных, электростатических
Опубликовано: 01.01.1950
Код ссылки
<a href="https://patents.su/2-89048-sposob-centrovki-ehlektrostaticheskikh-i-ehlektromagnitnykh-linz-i-otdelnykh-diafragm.html" target="_blank" rel="follow" title="База патентов СССР">Способ центровки электростатических и электромагнитных линз и отдельных диафрагм</a>
