Уплотнение манжетного типа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

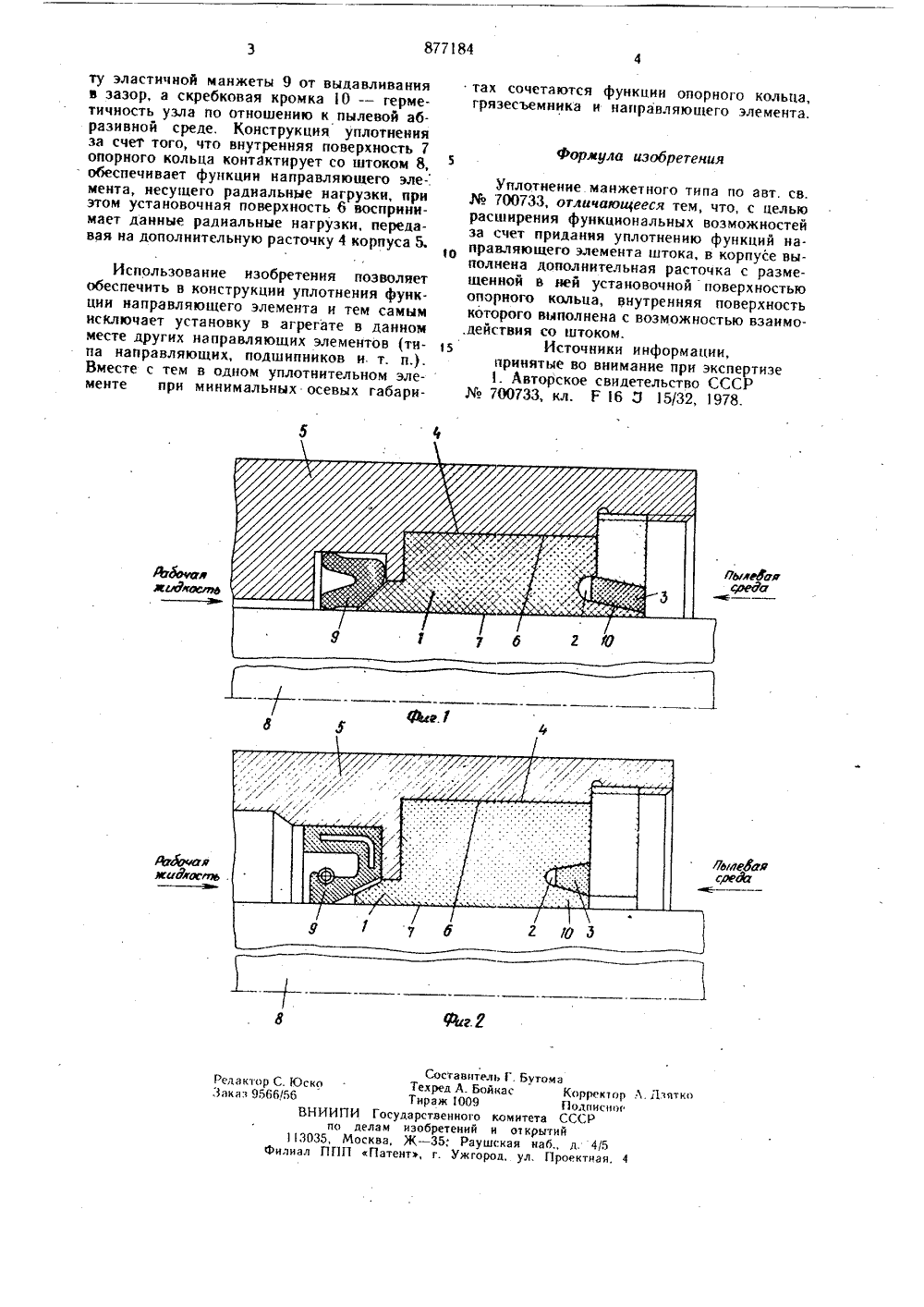

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскикСоциалистическихРеспублик(54) УПЛОТНЕНИЕ Изобретение относится к уплотнительной технике и предназначено для предотвращения попадания абразивных частиц извне во внутренние полости машин с одновременным выполнением функции направляющего элемента штока (вала) и опорного кольца.По основному авт, св.700733 известно устройство, в котором уплотнение манжетного типа выполнено в виде установленного в расточке корпуса опорного кольца . и уплотнительного элемента. Опорное коль 1 цо выполнено из упруго жесткого антифрикционного материала, например пластмассы, и на его внешней стороне выполнена канавка, образующая совмещенный с опорным кольцом уплотнительный элемент В канавку установлено соответствующее ее сечению кольцо из упругого материала, которое уперто в дно расточки корпуса 1,Однако известное уплотнение имеет ограниченные функциональные возможности из-за того, что не обеспечивает функции направляющего элемента штока (вала), в результате чего оно требует установки допол. нительных элементов (направляющих, подшипника).Цель изобретения - расширенициональных воэможностей за счетния уплотнению функции направЛэлемента штока (вала),Указанная цель достигается тем, что в.корпусе выполнена дополнительная расточка с размещенной в ней установочной поверхностькт опорного кольца, внутренняя поверхность которого выполнена с возможностью взаимодействия со штоком.На фиг.изображено уплотнение в разОреве, на примере соединения возвратно-поступательного движения; на фиг. 2 - то же,на примере вращательного движения.Уплотнение манжетного типа состоит нзопорного кольца 1 из упруго жесткого ма-териала, например пластмассы, внешняясторона которого снабжена канавкой 2,заполненной соответствующим ее сечениюупругим кольцом 3. Опорное кольцо 1 и канавка 2, заполненная упругим, кольцом,образуют уплотнительный элемент. В дополнительной расточке 4 корпуса 5 размегценаустановочная поверхность 6 опорного кольца 1, а внутренняя поверхность 7 опорногокольца выполнена контактирующей со штоком 8. Опорное кольцо обеспечивает защие функ прида яющего С. И. Мустафаев, Ю. ф. Пономаренко, Д. М. Орехов, О. Е:-Х В, М. Кувшинов, С, Н. Драгунов, Л. М. Иванов, к. М.Я и Ю. Г. Бараш6 аф ф Государственный проектно-конструкторский и эк периквщцинститут угольного машиностроенВт"877184 Формула изобретения ьыаЬю ФЬйююаглае мийс г. Состав Текред А Тираж 1 О Государственно елам изобретен сква, Ж - 35; Р П атент, г. Утятко мнтетот крыая наул. ту эластичной манжеты 9 от выдавливания в зазор, а скребковая кромка 1 О - герметичность узла по отношению к пылевой абразивной среде. Конструкция уплотнения за счет того, что внутренняя поверхность 7 опорного кольца контактирует со штоком 8, обеспечивает функции направляющего эле- мента, несущего радиальные нагрузки, при этом установочная поверхность 6 воспринимает данные радиальные нагрузки, передавая на дополнительную расточку 4 корпуса 5. Использование изобретения позволяет обеспечить в конструкции уплотнения функции направляющего элемента и тем самым исключает установку в агрегате в данном месте других направляющих элементов (типа направляющих, подшипников и т, п.). Вместе с тем в одном уплотнительном элементе при минимальных осевых габаритах сочетаются функции опорного кольца,грязесъемника и направляющего элемента. Уплотнение манжетного типа по авт. св.,% 700733, отличающееся тем, что, с целью расширения функциональных возможностей за счет придания уплотнению функций направляющего элемента штока, в корпусе выполнена дополнительная расточка с размещенной в ней установочной поверхностью опорного кольца, внутренняя поверхность которого выполнена с возможностью взаимо.действия со штоком.5 Источники информации,принятые во внимание при экспертизе . Авторское свидетельство СССР700733, кл. Г 16 Д 15/32, 1978.
СмотретьЗаявка
2943774, 24.06.1980
ГОСУДАРСТВЕННЫЙ ПРОЕКТНО-КОНСТРУКТОРСКИЙ И ЭКСПЕРИМЕНТАЛЬНЫЙ ИНСТИТУТ УГОЛЬНОГО МАШИНОСТРОЕНИЯ "ГИПРОУГЛЕМАШ"
МУСТАФАЕВ СТАНИСЛАВ ИБРАГИМОВИЧ, ПОНОМАРЕНКО ЮРИЙ ФИЛИППОВИЧ, ОРЕХОВ ДМИТРИЙ МИХАЙЛОВИЧ, ХАЙМЗОН ОСИП ЕФИМОВИЧ, КУВШИНОВ ВАДИМ МИХАЙЛОВИЧ, ДРАГУНОВ СЕРГЕЙ НИКОЛАЕВИЧ, ИВАНОВ ЛЕОНИД МИХАЙЛОВИЧ, РАГУТСКИЙ АРНОЛЬД МИХАЙЛОВИЧ, БАРАШ ЮРИЙ ГЕОРГИЕВИЧ
МПК / Метки
МПК: F16J 15/32
Метки: манжетного, типа, уплотнение
Опубликовано: 30.10.1981
