Копер для испытания резцов горных машин на ударную прочность

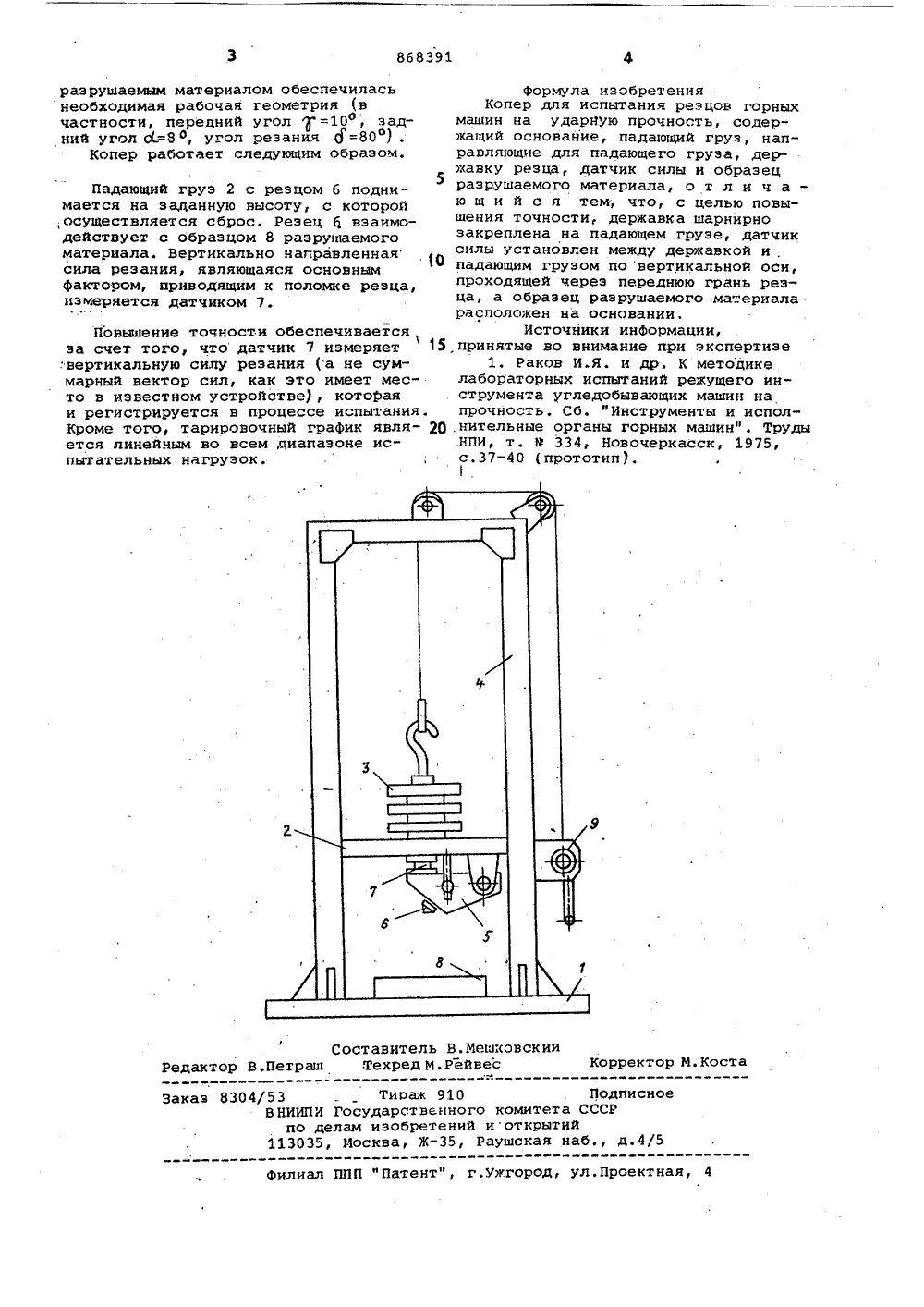

Союз Советских Социалистических Ресаубаик(22) Заявлено 1204,78 (21) 2605774/25-28с присоединением заявки Мо -601 М 7/00 001 М 3/30 Государственный комитет СССР по делам изобретений и открытий(53) УДК 620.178. 7С 088. 8) Дата опубликования описания 300981 А.Г.Деденев, А,В.Иванов, А.Н. и С.Д.Калмыков(72) Авторы изобретения Шахтинский научно-исследовател конструкторский угольный инсти 71) Заявите а 4), КОПЕР ИСПЫТАНИЯ РЕЗЦОВ ГОРНЫХНА УДАРНУЮ ПРОЧНОСТЬ ение точ арную1, падаю- сменныдля5 резца Изобретение относитсятельной технике, а именно м дляиспытания резцов горн на ударную прочность,5Наиболее близким по технической сущности к предлагаемому является копер для испытания реэцов горных машин на ударную прочность, содержащий основание, падающий груз, направляю- о щие для падающего груза, державку.езда, датчик силы и образец разрушамого материала.Державка неподвижно закреплена на основании, датчиком силы является тензозлемент, установленный на державке, а образец разрушае мого материала расположен на падающем грузе 1 .Известный копер характеризуется недостаточной точностью испытания резцов на ударную прочность, так как 20 тенэоэлемент не регистрирует непосредственно разрушающую силу, при этом его тарировочный график имеет значительную нелинейность уже при сравнительно низких испытательных нагрузках, что также приводит к значительным погрешностям при обработке результатов испытаний. Кроме того, в реальных условиях дви.кется резец, а разрушаемый материал- неподвижен. 30 Цель изобретения - повышности испытаний резцов на уд прочность.Поставленная цель достигается тем, что державна резца шарнирно закреплена на падающем грузе, датчик силы установлен между державкой и падающим грузом по вертикальной оси, проходящей через переднюю грань резца, а образец разрушаемого материала расположен на основании.На черте,"ке.схематически изображен предлагаемый копер.Копер содержит основаниещий груз 2 с дополнительнымими грузами 3, направляющие 4падающего груза 2, державкуб, шарнирно закрепленную на падающем грузе 2, датчик 7 силы, уставов- ленный между державкой 5 и падающим грузом 2 по вертикальной оси, проходящей через переднюю грань резца 6, образец 8 разрушаемого материала, расположенный на основании 1, и лебедку 9 для подъема и сброса груза 2, Датчик 7 вставляется в сферические гнезда (не показаны ), выполненные в державке 5 и падающем грузе 2,Резец б установлен в державке 5 так, чтобы при контакте резца 6 с868391 Составитель В. Мешковскийтор В.Петраш Техред М.Рейвес Корректор М.Кос Тираж И Государст делам иэобр 5, Москва,910 Подпиенного комитета СССРтений иоткрытийППН фПатент", г.ужгород, ул.Проектная, 4 илн разрушаемым материалом обеспечилась необходимая рабочая геометрия (в частности, передний угол "=10 О, задний угол СС=З в, угол резания С=80 ) .Копер работает следующим образом,Падающий груз 2 с резцом б поднимается на заданную высоту, с которой ,осуществляется сброс. Резецвзаимодействует с образцом 8 разрушаемого материала. Вертикально направленная сила резания, являющаяся основным фактором, приводящим к поломке резца, измеряется датчиком 7. Повышение точности обеспечивается за счет того, что датчик 7 измеряет .вертикальную силу резания (а не суммарный вектор сил, как это имеет место в известном устройстве), которая и регистрируется в процессе испытания Кроме того, тарировочный график является линейным во всем диапазоне испытательных нагрузок. Формула изобретенияКопер для испытания резцов горныхмашин на удариую прочность, содержащий основание, падающий груз, направляющие для падающего груза, держанку резца, датчик силы и образецразрушаемого материала, о т л и ч а -ю щ и й с я тем, что, с целью иовышения точности, державка шарнирнозакреплена на падающем грузе, датчиксилы установлен между державкой и,Опадающим грузом по вертикальной оси,проходящей через переднюю грань резца, а образец разрушаемого маерналарасположен на основании,Источники информации,15 принятые во внимание при экспертизе1. Раков И.Я, и др. К методикелабораторных испытаний режущего инструмента угледобывающих машин напрочность. Сб. "Инструменты и испол 2 О нительные органы горных машин". ТрудыНПИ, т. Р 334, Новочеркасск, 1975,с.37-40 (прототип).
