Способ измерения консистенции пульпы

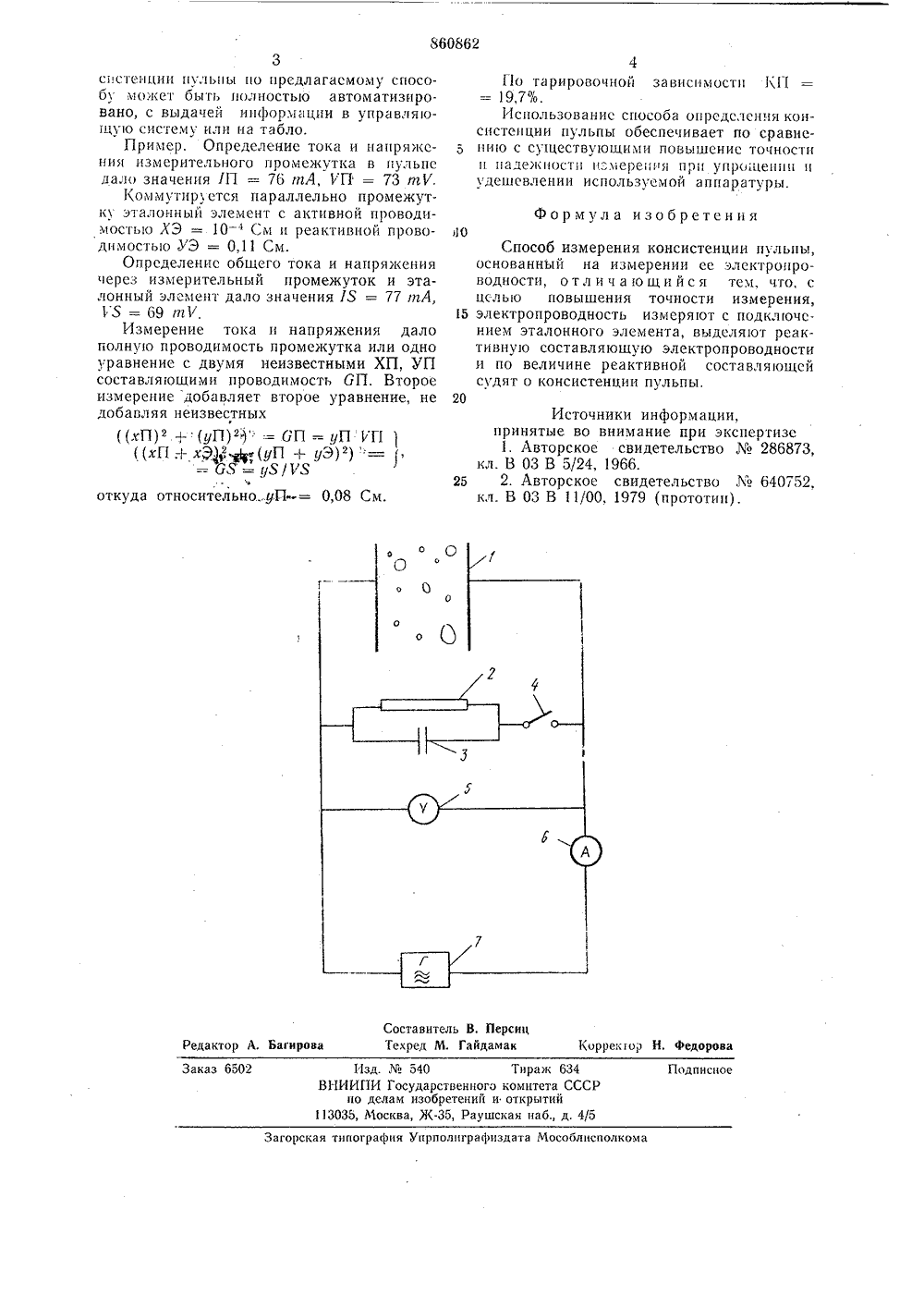

Союз Советских Социалистических Республик(45) Дата опубликования оиисаиия 07.09,81(51) М. Кл.В 03 В 19/00 Государственный комитет по делам изобретений и открытий) СПОСОБ ИЗМЕРЕНИЯ КОНСИСТЕН ПУЛЬПЫсхема устнции пульроиспы. Изобретение относится к способам измерения консистенции пульп и может найти применение в области переработки нерудных строительных материалов.Известен способ измерения концентрации шлама в суспензии по отношению плотностей на входе и выходе классифицирующего аппарата Ц.Известен способ измерения консистенции пульпы, основанный на измерении элсктропроводимости 2).Известные способы определения консистенции пульпы по отношению плотностей или полной проводимости промежутка неточны ввиду сильной зависимости плотности или полной проводимости от температуры жидкости и водорастворимых примесей.Расчет и коррекция этих воздействий на определение консистенции пульпы сложны.Целью изобретения является повышение точности измерения консистенции пульпы.Цель достигается тем, что электропроводимость измеряют с подключением эталонного элемента, выделяют реактивную составляющую электропроводимости и по величине реактивной составляющий судят о консистенции пульпы.На чертеже приведена блок" тва для измерения консистс Устройство содержит межэлектродныйизмерительный промежуток 1 в пульпе, эталонный элемент с известной активной 2 иреактивной 3 составляющими, ключ комму 5 тации 4 эталонного элемента, амперметра5, вольтметра 6, генератора тока 7,Определение консистенции пульпы производится в следующем порядке.Определяют ток и напряжение через из 10 мерительный промежуток 1 с помощью амперметра 5 и вольтметра б от генератора 7,подключают эталонный элемент с известными составляющими 2 и 3 проводимости,определяют ток и напряжение через изме 15 рительный промежуток 1 и эталонный элемент 2 и 3 с помощью амперметра 5 ивольтметра б от генератора 7, выделяютпутем расчета активную и реактивную составляющую проводимости измерительного20 межэлектронного промежутка с пульпой,по составляющей (преимущественно реактивной) судят о консистенции пульпы. Измерения можно также осуществить при последовательном включении эталонного эле 25 мента, при измерении с помощью двухвольтметров, при стабилизированном источнике тока одним прибором, при индуктивном характере эталонного элемента и т. п.Выполнение вссго процесса измерения50 (измерение, коммутация, вычисление) кон860862 Составитель В. ПерсицТехред М. Гайдамак Редактор Л, Багирова Коррекор Н, Федорова Изд. 1 ЧО 540 Тирагк 634 ВНИИПИ Государственного комитета СССР но делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 6502 Подписное Загорская типография Упрполиграфиздата Мособлнсполкома спстенции пульпы по предлагаемому способу может быть полностью автоматизировано, с выдачей информации в управляющую систему илн на табло.Пример. Определение тока и напрягксния измерительного промежутка в пульпе дало значения 1 П = 76 тА, 1 П = 73 тГ1(ом мутир) ется параллельно промежутку эталонный элемент с активной проводимостью ЛЭ = 10- См и реактивной проводимостью УЭ = 0,11 См.Определенис общего тока и напряжения через измерительный промежуток и эталонный элемент дало значения 15 = 77 тА, 15 = 69 т 1,Измерение тока и напряжения дало полную проводимость промежутка или одно уравненис с двумя неизвестными ХП, УП составляющими проводимость 6 П, Второе измерение добавляет второе уравнение, не добавляя неизвестныххП) +: (уП)2):= 6 П =- уП 1 ПхП + хф 1 (уП + дЭ := (=- 65= у 5/К 5откуда относительно уП-= 0,08 См. 4Г 1 о тарировочной зависимости КП= 19,7 о.Использование способа опрсдслсния консистенции пульпы обеспечивает по сравне нию с существующими повышение то(ностии надежности намерения прп упро ценпп и удешсвлении используемой аппаратуры. Формул а изобретения Способ измерения консистенции пульпы,основанный на измерении се элсктропроводности, отличающийся тем, что, с целью повышения точности измерения, 15 электропроводность измеряют с подключскием эталонного элемента, выделяют реактивную составляющую электропроводности и по величине реактивной составляющей судят о консистенции пульпы.20 Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство286873,кл. В 03 В 5/24, 1966. 25 2. Авторское свидетельство640752,кл. В 03 В 11/00, 1979 (прототип).
