Способ автоматического регулирования процесса горения в котлоагрегате и устройство для его осуществления

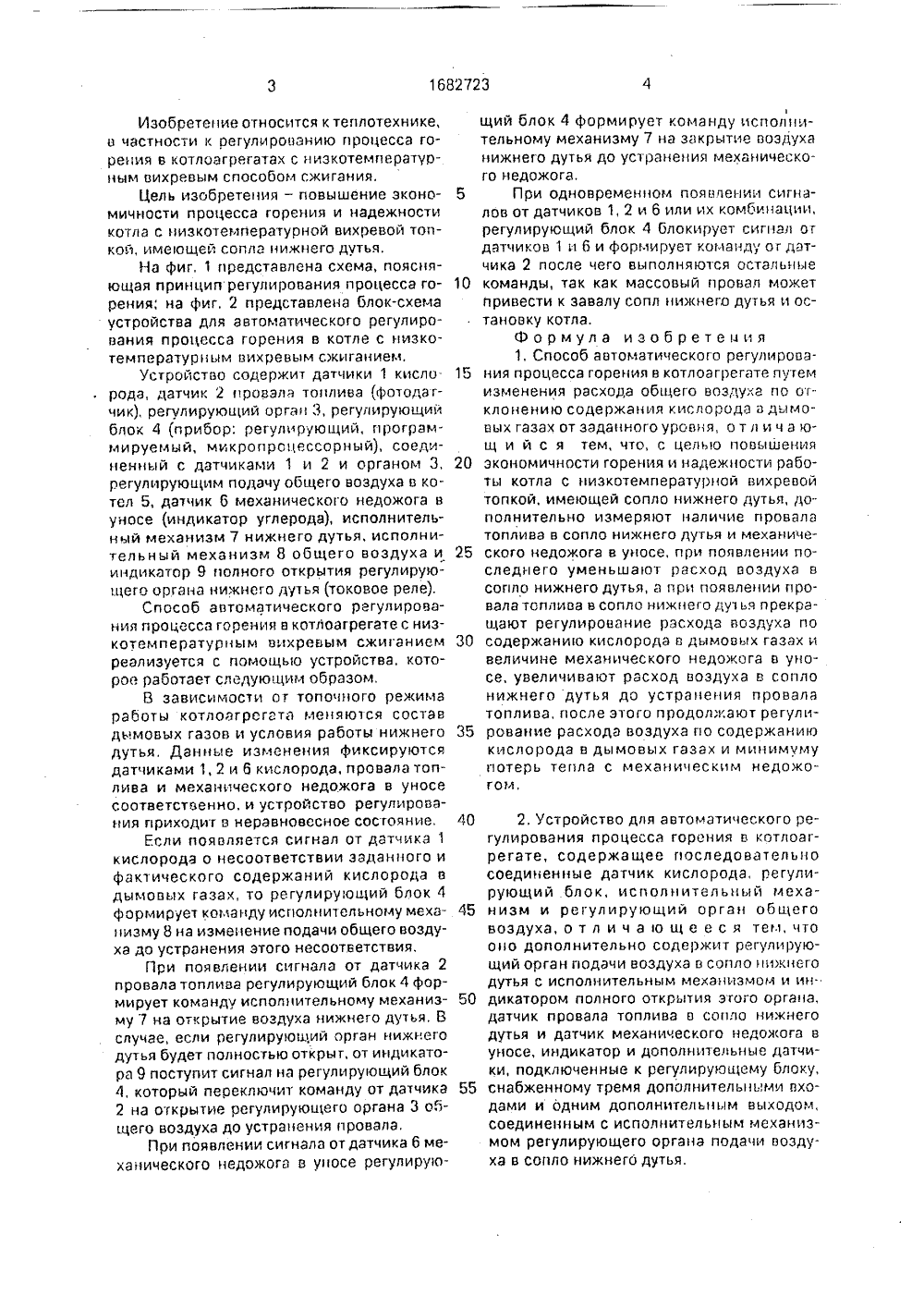

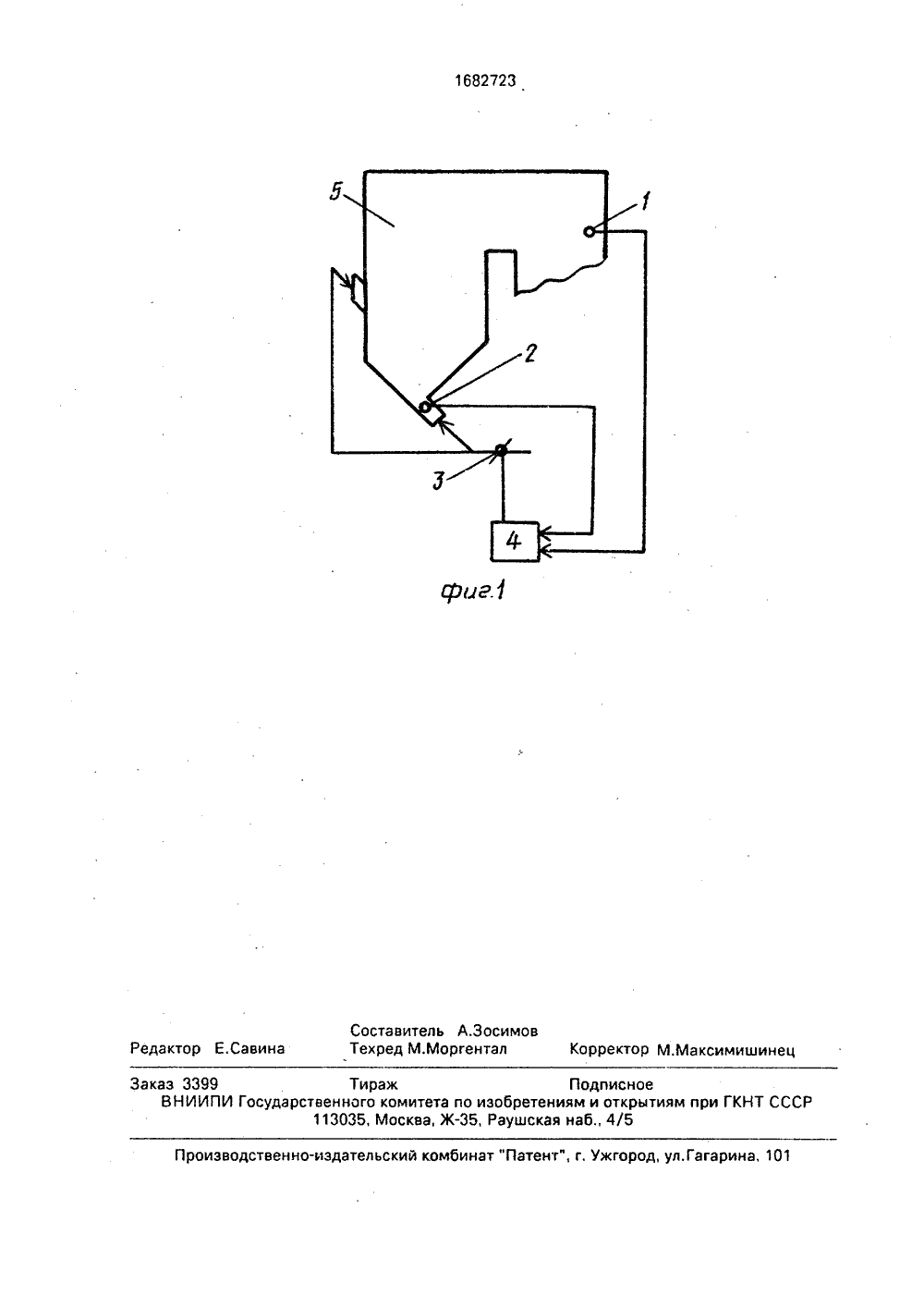

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 8 19) (11 23 й 3/О АНИ 2 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬС 1(71) Дальневосточный политехнический институт им. В.В. Куйбышева(56) Плетнев Г,П. Автоматизированное управление объектами тепловых электростанций. М.: Энергоиздат, 1981, с, 238,(54) СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕССА ГОРЕНИЯ В КОТЛОАГРЕГАТЕ И УСТРОЙСТВО ДЛЯ ЕГООСУЩЕСТВЛЕНИЯ(57) Цель изобретения - повышение экономичности процесса горения и надежности котла с низкотемпературной вихревой тонкой, имеющей сопла нижнего дутья. Это достигается тем, что измеряется наличие провала в сопле нижнего дутья с помощью датчика 2 и поддерживается расход воздуха на котел на уровне. соответствующем минимуму потерь тепла от механического недожога, измеряемому датчиком 6. При отсутствии провала в сопла нижнего дутья поддерживают расход общего воздуха на уровне, соответствующем минимуму потерь тепла с мехнедожогом и заданному содержанию кислорода в дымовых газах, измеряемому датчиком 1, 2 с,п.ф-лы, 2 ил,40 45 50 55 Изобретение относится к теплотехнике,в частности к регулированию процесса горения в котлоагрегатэх с низкотемпературным вихревьм способом сжигания.Цель изобретения - повышение экономичности процесса горения и надежностикотла с низкотемпературной вихревой топкой, имеющей сопла нижнего дутья.На фиг, 1 представлена схема, поясняющая принцип регулирования процесса горения; на фиг, 2 представлена блок-схемаустройства для автоматического регулирования процесса горения в котле с низкотемпературным вихревым сжиганием,Устройство содержит датчики 1 кислорода, датчик 2 провала топлива (фотодагчик), регулирующий орган 3, регулирующийблок 4 (прибор: регулирующий, программируемый, микропроцессорный), соединенный с дэтчикалгл 1 и 2 и органом 3,регулирующим подачу общего воздуха в котел 5, дачик 6 механического недожога вуносе (индикатор углерода), исполнительный механизм 7 нижнего дутья. исполнительный механизм 8 общего воздуха ииндикатор 9 полного открытия регулирующего органа нижнего дутья (токовое реле).Способ автоматического регулирования процесса горения в котлоагрегате с низкотемпературным вихревым сжиганиемреализуется с помощью устройства, которое работает следующим образом,В зависимости ог топочного режимаработы котлоагреггта меняются составдымовых газов и условия работы нижнегодутья. Данные измснения фиксируютсядатчиками 1, 2 и 6 кислорода, провала топлива и механического недожога в уносесоответственно, и устройство регулирования приходит в неравновесное состояние,Если появляется сигнал от датчика 1кислорода о несоответствии заданного ифактического содержаний кислорода вдымовых газах, то регулиру,ощий блок 4формирует команду исполнительному механизму 8 на изменение подачи общего воздуха до устранения этого несоответствия,При появлении сигнала от датчика 2провала топлива регулирующий блок 4 формирует команду исполнительному механизму 7 на открытие воздуха нижнего дутья. Вслучае, если регулирующий орган нижнегодутья будет полностью открыг, от индикатора 9 поступит сигнал на регулирующий блок4, который переключит команду от датчика2 на открытие оегулирующего органа 3 общего воздуха до устранения провала,При появлении сигнала от датчика 6 механического недожога в уносе регулирую 5 10 15 20 25 30 35 1 щий блок 4 формирует команду исполнительному механизму 7 на закрытие воздуха нижнего дутья до устранения механического недожога,При одновременном появлении сигналов от датчиков 1, 2 и 6 или их комбинации, регулирующий блок 4 блокирует сигнал ог датчиков 1 и 6 и формирует команду ог датчика 2 после чего выполняются остальные команды, так как массовый провал может привести к завалу сопл нижнего дутья и остановку котла.Формула изобретения 1, Способ автоматического регулирования процесса горения в котлоэгрегате путем изменения расхода общего воздуха по отклонению содержания кислорода в дымовых газах от заданного уровня, о т л и ч а ющ и й с я тем, что, с целью повышения экономичности горения и надежности работы котла с низкотемпературной вихревой топкой, имеющей сопло нижнего дутья, дополнительно измеряют наличие провала топлива в сопло нижнего дутья и механического недожога в уносе, при появлении последнего уменьшают расход воздуха в сопло нижнего дутья, а при появлении провала тсплива в сопло нижнего ду 1 ья прекращают регулирование гвсхода воздуха по содержанию кислорода в дымовых газах и величине механического недожага в уносе, увеличивают расход воздуха в сопло нижнего дутья до устранения провала топлива, после этого продолжают регулирование расхода воздуха по содержанию кислорода в дымовых газах и минимуму потерь тепла с механическим недожогом,2, Устройство для автоматического регулирования процесса горения в котлоагрегате, содержащее последовательно соединенные датчик кислорода, регулирующий.блок, исполнительный механизм и регулирующий орган общего воздуха, о т л и ч а ю щ е е с я тем, что оно дополнительно содежит регулирующий орган подачи воздуха в сопло нижнего дутья с исполнительным механизмом и индикатором полного открытия этого органа, датчик провала топлива в сопло нижнего дутья и датчик механического недожога в уносе, индикатор и дополнительные датчики, подключенные к регулирующему блоку, снабженному тремя дополнительнымл входами и одним дополнительным выходом, соединенным с исполнительным механизмом регулирующего органа подачи воздуха в сопло нижнего дутья,1682723 Составитель А.ЗосимовТехред М.Моргентал Корректор М,Максимишинец Редактор Е.Савина Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Заказ 3399 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГККТ СССР 113035, Москва, Ж, Раушская наб., 4/5
