Сигнализатор пороговых значений давлений
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 857757
Авторы: Зацаринный, Ольховский, Пьянков, Рожков, Царюк, Черновисов
Текст

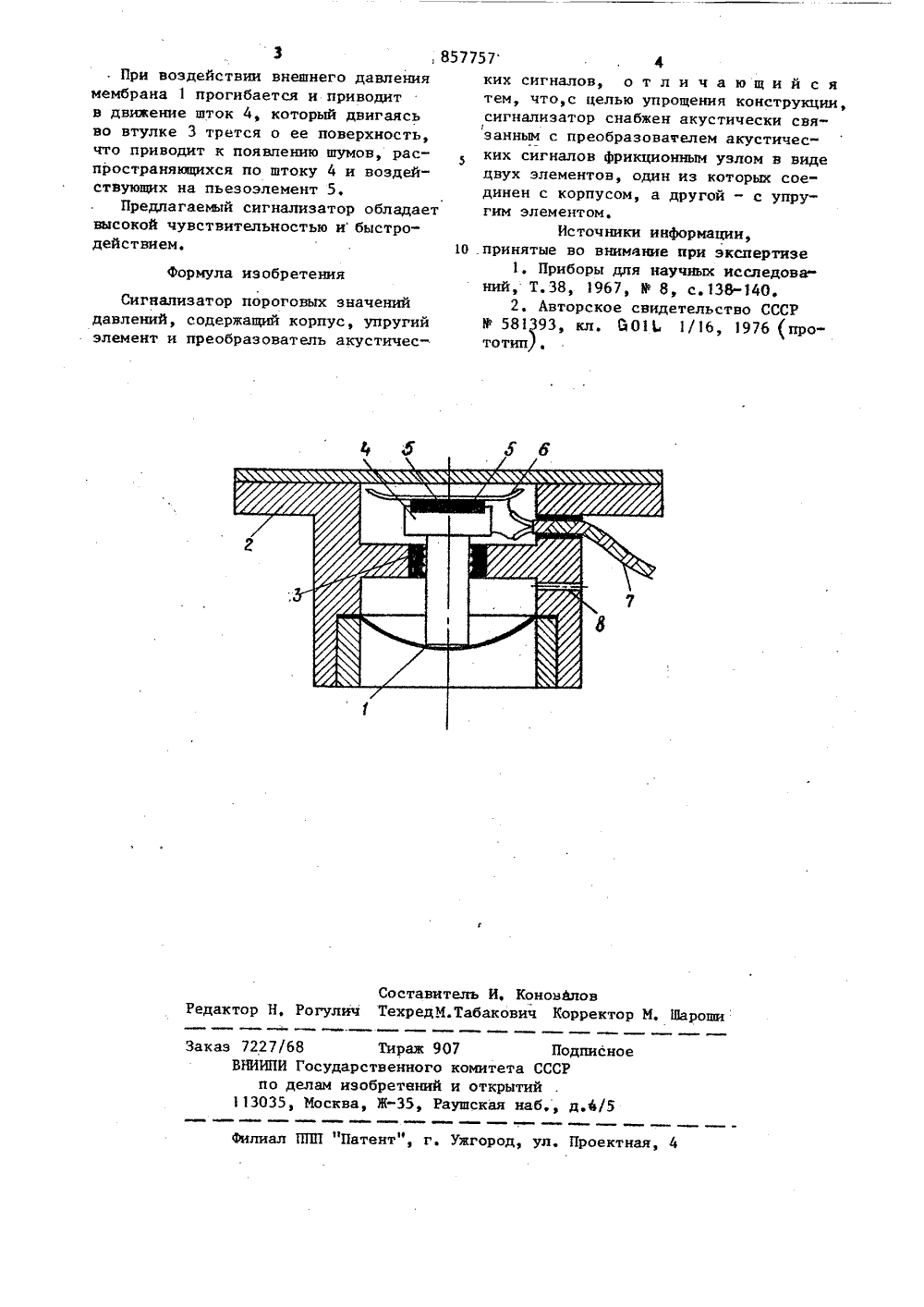

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоаетсиикСоциалистическихРеслублии ои 857757сгг,гс(517 М. КЛ. с присоединением заявки,% 0 01 9/0800119/2 Государственный квинтет СССР ао делен нзебретеннй н вткритнй(72) Авторы изобретения ст Ростовский ордена Трудового красного Знамени государственный университет(54) СИГНАЛИЗАТОР ПОРОГОВЫХ ЗНАЧЕНИЙ ДАВЛЕНИЙ Изобретение относится к техникеизмерения давления и может бытьиспользовано для измерения пороговых значений физических величин,Известен сигнализатор пороговыхзначений давлений, содержащий упругийэлемент, воспринимающий нагрузки допластических деформаций, при которойпроисходит излучение ультразвуковыхволн 11.1 ОНедостаток известного датчика состоит в сложности конструкции,Известен также сигнализатор, содержащий упругий элемент и преобразователь ультразвуковых сигналов, ско 15рость прохождения которых по упругому элементу изменяется от напряженного состояния упругого элемента2.Недостаток датчика - сложность егоконструкции.Цель изобретения - упрощение конструкции,Эта цель достигается тем, что сигнализатор пороговых значений давлений, содержащий корпус, упругий эле"мент и преобразователь акустическихсигналов, снабжен функциональнымузлом, акустически связанным с преобразователем акустических сигналовв виде двух элементов, один из которых соединен с корпусом, а другой -с упругим элементом. На чертеже изображен сигнализатор.Сигнапизатор содержит мембрану 1закрепленную в корпусе 2. Корпус 2 имеет отверстие, внутри его закреплена втулка 3, в которой может перемещаться шток 4, упирающийся одним концом в мембрану, а на другом несущий пьезоэлемент 5, поджатый контактом 6. Корпус 2 имеет отверстие для ввода сигнальной линии или крепления разъема 7, а также может быть снабженотверстием 8, для выравнивания статических перепадов давлений.Сигналиэатор работает следуацим образом.едактор Н Составитель И, Коноваловлич ТехредЧ.Табакович Коррек Шароши 7227/68 Тираж 90 Подписи НИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж, Раушская наб д,4/5Зак ал ППП "Патент", г. Ужгород, ул, Проектная 3 , 857757 фПри воздействии внешнего давления ких сигналов, о т л и ч а ю щ и й с я мембрана 1 прогибается и приводит тем, что,с целью упрощения конструкции, в движение шток 4, который двигаясь сигнализатор снабжен акустически свяво втулке 3 трется о ее поверхность, занным с преобразователем акустичесчто приводит к появлению шумов, рас-ких сигналов фрикционным узлом в виде пространяющихся по штоку 4 и воздей- двух элементов, один из которых соествующих на пьезоэлемент 5, динен с корпусом, а другой - с упруПредлагаемый сигнализатор обладает гим элементом. высокой чувствительностью и быстро- Источники информации, действием. 10 принятые во внимание при экспертизе1, Приборы для научных исследований, Т.38, 1967, В 8, с.138 140Сигнализатор пороговых значений 2. Авторское свидетельство СССР давлений, содержащий корпус, упругий В 58 Ц 93, кл. 6 01 Ь 1/16, 1976 (проэлемент и преобразователь акустичес- тотип).
СмотретьЗаявка
2702980, 26.12.1978
РОСТОВСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ЗАЦАРИННЫЙ ВАЛЕНТИН ПЕТРОВИЧ, ОЛЬХОВСКИЙ НИКОЛАЙ ЕГОРОВИЧ, ПЬЯНКОВ БОРИС ГРИГОРЬЕВИЧ, РОЖКОВ ЕВГЕНИЙ ВАСИЛЬЕВИЧ, ЦАРЮК ЛЕОНАРД БОЛЕСЛАВОВИЧ, ЧЕРНОВИСОВ ГЕННАДИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: G01L 9/08
Метки: давлений, значений, пороговых, сигнализатор
Опубликовано: 23.08.1981
Код ссылки
<a href="https://patents.su/2-857757-signalizator-porogovykh-znachenijj-davlenijj.html" target="_blank" rel="follow" title="База патентов СССР">Сигнализатор пороговых значений давлений</a>
