Стенд для форсированных испытанийна надежность герметичных электронасосов

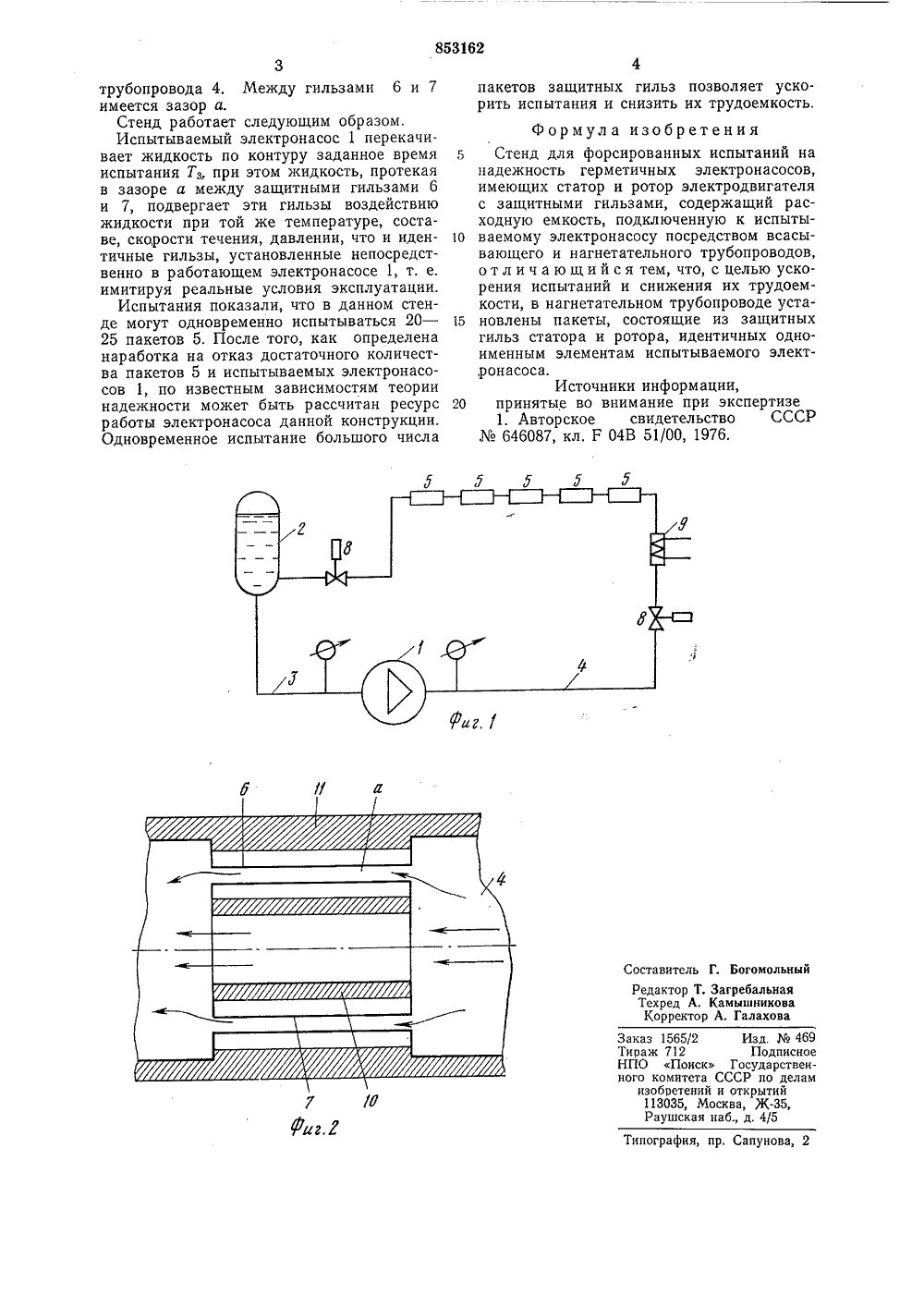

О П И С А Н И Е (п)853162ИЗОБРЕТЕН Ия Союз Советских Соаиалистических Реслублик(51) М. Кл.зГ 04 В 51/00 аарстееииый комитет СССР 3) Приоритет3) Опубликовано 07.08.81, Бюллетень25) Дата опубликования описания 07.08.81 елам изебретеиий и открытий 3) УДК 621.67. А. Асафов, С. С. Герасименко и В. Н. Ермашкевич Институт ядерной энергетики АН Белорусской ССР 1) Заявител(54) СТЕНД ДЛЯ ФОРСИРОВАННЫХ ИСПЫТАНИИА НАДЕЖНОСТЬ ГЕРМЕТИЧНЫХ ЭЛЕКТРОНАСОСОВ асти гидроо к средстость гермеванных ис машин, натронасосов, родвигателя жащий раск испыты твом всасы- трубопровоИзобретение относится к обл машиностроения, более конкретн вам для испытаний на надежи тичных электронасосов.Известен стенд для форсиро пытаний на надежность гидро пример герметичных элек имеющих статор и ротор элект с защитными гильзами, содер ходную емкость, подключенную ваемому электронасосу посредс вающего и нагнетательного Недостатком известного стенда является большая продолжительность испытаний и высокая их трудоемкость. Так, например, ресурс работы главных циркуляционных насосов составляет десятки тысяч часов. Ускорение испытаний может быть достигнуто поэлементной отработкой наиболее подверженных отказам узлов с последующим расчетом показателя надежности электронасоса в целом. Для герметичных электронасосов, перекачивающих агрессивные и взрывоопасные жидкости, такими узлами являются защитные гильзы статора и ротора электродвигателя, омываемые потоком жидкости высокого давления,Целью изобретения является ускорение испытаний и снижение их трудоемкости. Это достигается тем, что в нагнетательном трубопроводе установлены пакеты, состоящие из защитных гильз статора и ротора, идентичных одноименным элементам испытываемого электронасоса.На фиг. 1 приведена схема стенда; на фиг. 2 - участок нагнетательного трубопровода с установленными в нем пакетами защитных гильз статора и ротора, разрез.Стенд для форсированных испытаний на надежность герметичных электронасосов 1, имеющих статор и ротор электродвигателя (на чертежах не показаны), содержит расходную емкость 2, подключенную к испытываемому электронасосу 1 посредством всасывающего 3 и нагнетательного 4 трубопроводов. В нагнетательном трубопроводе 4 установлены пакеты 5, состоящие из защитных гильз 6 и 7 статора и ротора, иден. тичных одноименным элементам испытываемого электронасоса 1. Стенд снабжен также регуляторами расхода 8 и теплообменником 9. Каждый пакет 5 состоит из защитной гильзы 7 ротора, приваренной к имитатору 10 ротора (крепление имитатора 10 ротора на фиг, 2 не показано), и из защитной гильзы 6 статора, приваренной к имитатору 11 статора, который является частью нагнетательного853162 б Составитель Г. Богомольи Редактор Т, Загребальная Техред А, Камышникова Корректор А. Галахова Изд,469ПодписноеГосударственССР по делам и открытий ква, Ж, аб., д, 4/5 565/2712Поискмитета Сретений035, Моушская н Заказ Тираж НПО ного кизо113 Ра 7иг. Типография, пр. Сапунова,3Между гильзами 6 и 7 трубопровода 4.имеется зазор а.Стенд работает следующим образом.Испытываемый электронасос 1 перекачивает жидкость по контуру заданное время 5 испытания Тз, при этом жидкость, протекая в зазоре а между защитными гильзами 6 и 7, подвергает эти гильзы воздействию жидкости при той же температуре, составе, скорости течения, давлении, что и иден О тичные гильзы, установленные непосредственно в работающем электронасосе 1, т. е. имитируя реальные условия эксплуатации.Испытания показали, что в данном стенде могут одновременно испытываться 20 - 5 25 пакетов 5. После того, как определена наработка на отказ достаточного количества пакетов 5 и испытываемых электронасосов 1, по известным зависимостям теории надежности может быть рассчитан ресурс 20 работы электронасоса данной конструкции. Одновременное испытание большого числа пакетов защитных гильз позволяет ускорить испытания и снизить их трудоемкость.Формула изобретенияСтенд для форсированных испытаний на надежность герметичных электронасосов, имеющих статор и ротор электродвигателя с защитными гильзами, содержащий расходную емкость, подключенную к испытываемому электронасосу посредством всасывающего и нагнетательного трубопроводов, отличающийся тем, что, с целью ускорения испытаний и снижения их трудоемкости, в нагнетательном трубопроводе установлены пакеты, состоящие из защитных гильз статора и ротора, идентичных одноименным элементам испытываемого элект,ронасоса.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР646087, кл, Р 04 В 51/00, 1976.
