Грузовой манометр дифференциального типа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 85122
Автор: Индрик
Текст

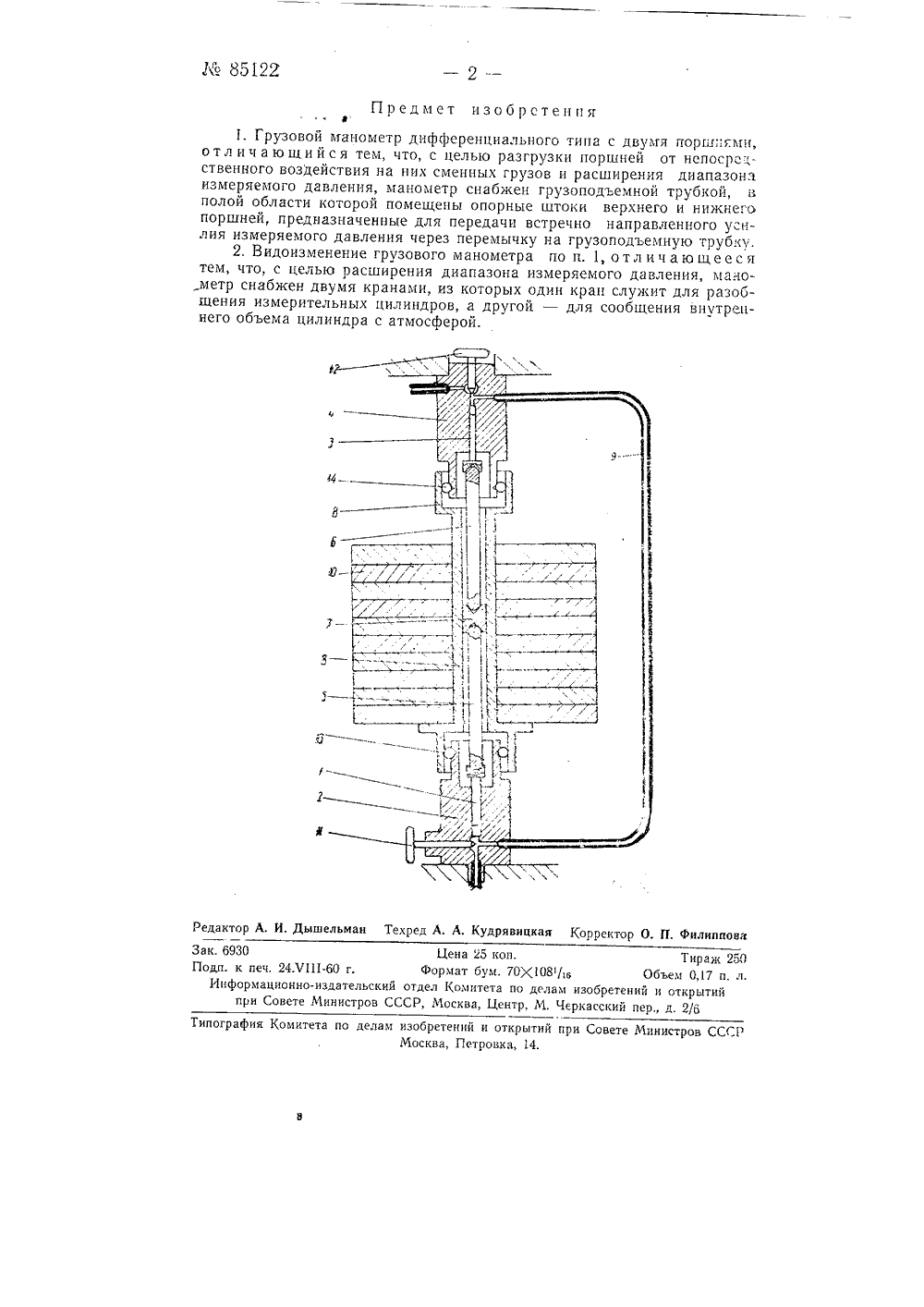

ОПИСАНИЕ К АВТОРСКОМ ЗО БРЕТ ЕНИЯ ДЕТЕЛЬСТВУ П, В, Индрик УЗОВОЙ МАНОМЕТР ДИФФЕРЕНЦИАЛЬНОГО ТИПАявлено 13 октября 1949 г. за405677 в Комитет по изобретениямоткрытиям при Совете Министров СССРшней - нпкнего пор нных соответственно В технике широко известны грузовые манометры дифференциального типа с двумя поршнями, в которых усилия от поршней воспринимаются особой рамкой, несущей на себе грузы, уравновешивающие дазление, созданное в манометре. Недостатком этих манометров являетсчих малая чувствительность и большие габариты измерительных поршнейи цилиндров.В предлагаемом грузовом манометре указанные недостатки устранены тем, что поршни свободны от непосредственного нагруженпя грузами; вес грузов воспринимается особой грузоподъемной трубкой.Такое устройство позволяет расширить диапазон измеряемого давления при одновременном уменьшении габаритов прибора.На чертеже схематически изображсп ",рузовой манометр в вертикальном разрезе,Манометр состоит из двух пор шня 1 и верхнегопоршня 3 разного сечения, помеще в измерительныхцилиндрах 2 и 4.Передача усилий от нижнего поршня 1 к верхнему поршню 3 осуществляется при помощи опорных штоков 5 и 6 и заключенной междуними перемычки 7. Это устройство размещено в полости грузоподъемпой трубки 8, предназначенной для накладывания грузов 10, с помощьюкоторых уравновешивается давление, созданное в манометре. По трубке9 давление подводится к измерительным цилиндрам.Для расширения диапазона измеряемого давления манометр мож тработать как при одновременном включении двух поршней, так и с одним только нижним поршнем 1.С этой целью манометр снабжен двумя кранами, из которых нижний кран 11 служит для отключения трубки 9, а верхний кран 12 - длясообщения внутреннего объема цилиндра 4 с атмосферои,Уменьшение трения при перемещении всей грузоподъемной частиманометра достигается тем, что грузоподъсмная трубка 8 вращается пашарикоподшипниках 13 и 14.М 85122 Предмет изобретенияЭ1. Грузовой манометр дифференциального типа с двумя порш; ями, о т л и ч а ю щ и й с я тем, что, с целью разгрузки поршней от непосре- ственного воздействия на них сменных грузов и расширения диапазона измеряемого давления, манометр снабжен грузоподъемной трубкой, в полой области которой помещены опорные штоки верхнего и нижнего поршней, предназначенные для передачи встречно направленного усилия измеряемого давления через перемычку на грузоподъемную трубку.2. Видоизменение грузового манометра по и. 1, отличающееся тем, что, с целью расширения диапазона измеряемого давления, манометр снабжен двумя кранами, из которых один кран служит для разобщения измерительных цилиндров, а другой - для сообщения внутреннего объема цилиндра с атмосферой,Я Редактор А. И. Дышельман Техред А, А. Кудрявицкая Корректор О. П. Филиппова Зак. 6930Поди. к печ. 24.7111-б 0 г.Информационно-издательскпри Совете Министров Цена 25 коп,Формат бум, 70 Х 108 Чдтдел Комитета по делам изР, Москва, Центр, М. Черк Тираж Объем 0,17 п ретений и открытий кии пер д 2/оипография Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Петровка, 14.
СмотретьЗаявка
405677, 13.10.1949
Индрик П. В
МПК / Метки
МПК: G01L 13/02
Метки: грузовой, дифференциального, манометр, типа
Опубликовано: 01.01.1950
Код ссылки
<a href="https://patents.su/2-85122-gruzovojj-manometr-differencialnogo-tipa.html" target="_blank" rel="follow" title="База патентов СССР">Грузовой манометр дифференциального типа</a>
Укороченный ртутный манометр абсолютного давления
Номер патента: 131932
Опубликовано: 01.01.1960
Автор: Турский
Метки: абсолютного, давления, манометр, ртутный, укороченный
...плос кости трубок.В описываемом устройстве указанный недостаток устранен тем, что колено трубки, подключаемой к измеряемому давлению, снабжено тупичковым ответвлением.На чертеже изображен предлагаемый ртутный манометр,В манометр заливают необходимое количество ртути, переводят ее в измерительную трубку, после чего поворачивают манометр относительно оси, перпендикулярной плоскости трубок на 180. Ртуть вытесняет воздух из измерительной трубки, а часть ее сливается в тупичковый отросток. В таком положении слегка прогревают ртуть, удаляют пузырьки воздуха, после чего переводят манометр в прежнее положение, Ртуть из тупичкового отростка переливается при этом в нижнее колено. Таким же образом легко может быть удален воздух, случайно...
