Формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

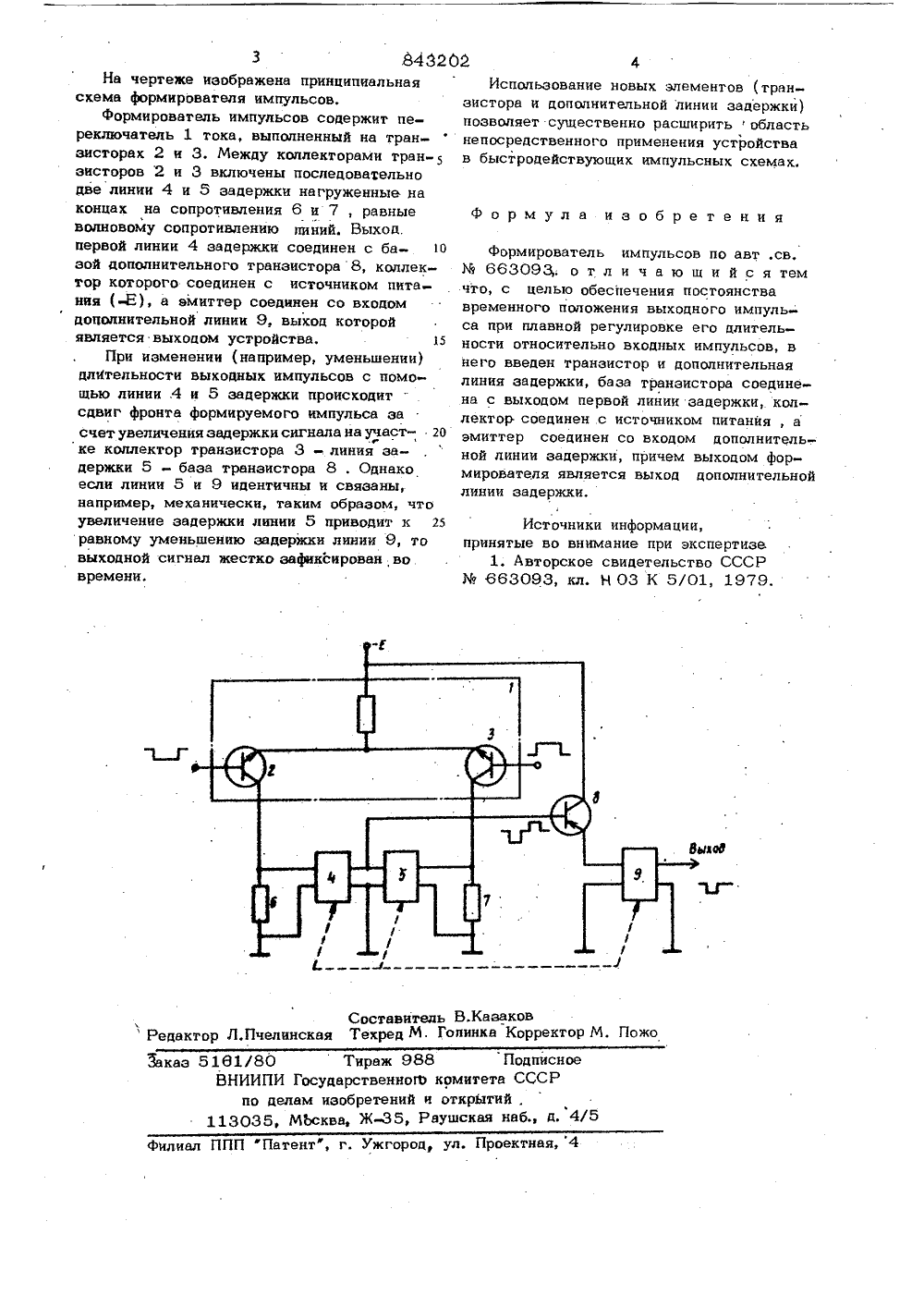

ОП ИСАНИЕИЗОВРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик оц 843202ио делам изооретений и открытийДата опубликования описания 30.06,81(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к импульсной технике,По основному авт,.св. М 663093 известен формирователь импульсов, которыйсодержит переключатель тока на транэис 5торах, между коллекторами которого последовательно включены две линии задержки. Длительность выходного импульса напряжения определяется разностью задержексигналов в линиях, а выходное нацряжение снимается с выхода первой иэ указанных линий, При плавной регулировке дли.тепьностй выходнбго импульса первую ивторую линии задержки удобно выполнятьв виде одной пинии задержки со среднейточкой. При этом электрическое изменениедлины одной линии приводят к электрическому изменению другой 1.Недостатком устройства является изменение временного положения выходныхимпульсов -относительно входных импульсов, что затрудняет использование известного устройства в ряде импульсных схем,где требуется жесткая привязка фронта 2сформированного импульса ко входному им 1 пульсу.Цель изобретения - обеспечение постоянства временного положения выходного импульса при плавной регулировке его длитепьности относительно входного импульса.Поставленная цель достигается тем ,У что в формирователь импульсов введены транзистор и дополнительная линия задержки, база транзистора соединена с выхо-. дом первой линии задержки, коллектор соединен с источником питания, а эмиттер соединен со входом дополнительной линии задержки, причем выходом формирователя является выход дополнительной линии задержки. Величина задержки дополнительной лйнии определяется величиной задержки первой или второй линии, имеющей меньшую величину задержки таким образом, чтосумма задержки этой и дополнительной линии всегда остается постоянной при регулирЬвке длительности импульса.Составитель В.Казаковедактор Л.Пчелинская Техред М. Гопника Корректор М, П Ъ 5161/80 Тираж 988ВНИИПИ Государственноа комитепо делам изобретений и открыт 113035, МЬсква, Ж, Раушская Подписноеа СССРй,набд. 4/5 ППП "Патент, г, Ужгород, ул. Проектн и На чертеже изображена принципиальная схема формирователя импульсов.формирователь импульсов содержит переключатель 1 тока, выполненный на транзисторах 2 и 3. Между коллекторами транзисторов 2 и 3 включены последовательно две линии 4 и 5 задержки нагруженные на концах на сопротивления 6 и 7 , равные волновому сопротивлению пиний, Выход. первой линии 4 задержки соединен с ба зой дополнительного транзистора 8, коллектор которого соединен с источником пита ния (-Е), а эмиттер соединен со входом дополнительной линии 9, выход которой является выходом устройства, 15При изменении (например, уменьшении) длИтельности выходных импульсов с помо щью линии 4 и 5 задержки происходит сдвиг фронта формируемого импульса за счет увеличения задержки сигнала на участе ке коллектор транзистора 3 - линия задержки 5 - база транзистора 8 . Однако если линии 5 и 9 идентичны и связаны, например, механически, таким образом, что увеличение задержки линии 5 приводит к 25 равному уменьшению задержки линии 9, то выходной сигнал жестко зафиксирован во времени. Использование новых элементов (транзистора и дополнительной линии задержки) позволяет существенно расширитьобласть непосредственного применения устройства в быстродействующих импульсных схемах. Формула изобретения формирователь импульсов по авт .св. М 663093; о т л и ч а ю щ и й с я тем что, с целью обеспечения постоянства временного положения выходного импуль- са при плавной регулировке его длительности относительно входных импульсов, в него введен транзистор и дополнительная линия задержки, база транзистора соединена с выходом первой линии задержки,. коллектор соединен с источником питания , а эмиттер соединен со входом дополнитель-. ной линии задержки, причем выходом формирователя является выход дополнительной линии задержки,Источники информации,принятые во внимание при экспертизе. 1. Авторское свидетельство СССР Мф 663093, кл. Н 03 К 5/01, 1979.
СмотретьЗаявка
2769089, 22.05.1979
ПРЕДПРИЯТИЕ ПЯ Р-6856
ВОЛГИН АЛЬБЕРТ АЛЕКСАНДРОВИЧ, ШУНЕВИЧ ВЛАДИМИР ИВАНОВИЧ, ГАЛЬДИКАС ЮОЗАС ИОЗОВИЧ
МПК / Метки
МПК: H03K 5/01
Метки: импульсов, формирователь
Опубликовано: 30.06.1981
Код ссылки
