Способ внесения в массив грунтазатвердевающей жидкой массы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

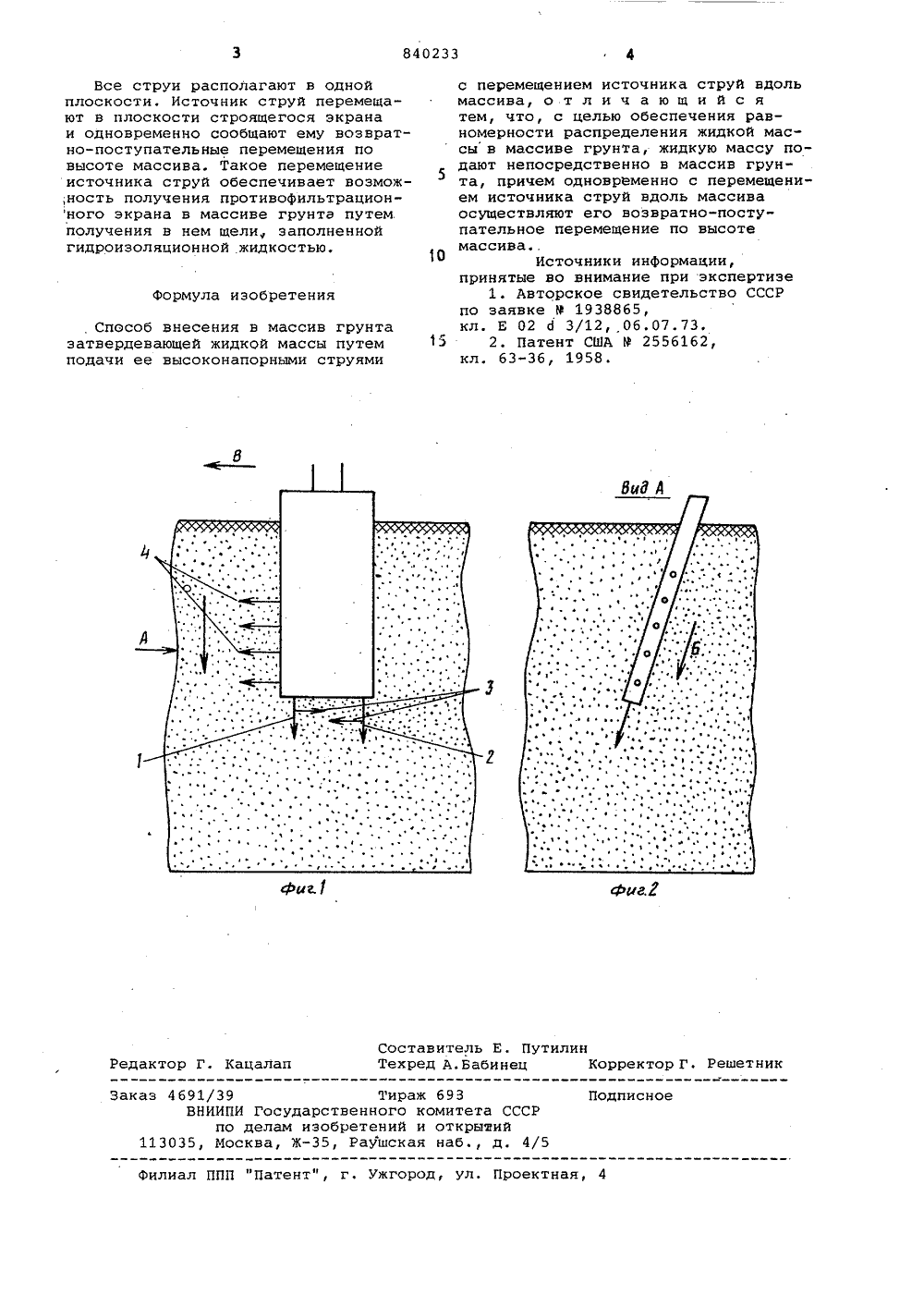

Союз Советскик Социалистических РеслубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п 11840233(22) Заявлено 100275 (21) 2110364/29-33с присоединением заявки Йо(51)М. Кл.з Е 02 0 3/12 Государственный комитет ССС Р по делам изобретений н открытнй(72) Авторы изобретения Центральная экспериментально-исследовательскаяи конструкторско-технологическая лабораторирхимизации сельского хозяйства(54) СПОСОБ ВНЕСЕНИЯ В МАССИВ ГРУНТА ЗАТВЕРДЕВАЮЩЕЙ ЖИДКОЙ МАССЫИзобретение относится к мелиоративному строительству и может быть использовано при создании противо- фильтрационных экранов, например, при строительстве оросительных каналов.Известен способ внесения в массив грунта затвердеваюшей жидкой массы путем подачи ее высоконапорной струей 1 ).Однако известный способ не позволяет создать противофильтрационный экран.Наиболее близким к изобретению по технической сущности является способ внесения в массив грунта эатвердевающей жидкой массы путем подачи ее высоконапорными струями с перемещением источника струй вдоль массива. Способ позволяет выполнять небольшое углубление в грунте 2.Однако способ позволяет выполнять углубления заданного размера и равномерно распределять в нем жидкую затвердевающую массу.Цель изобретения - обеспечение равномерности распределения жидкой массы в массиве грунта.Поставленная цеЛь достигается тем, что в способе внесения в массив грунта эатвердевающей жидкой массыпутем подачи ее высоконапорнымиструями с перемещением источникаструй вдоль массива, жидкую массуподают непосредственно в массснв грунта, причем одновременно с перемещением источника струй вдоль массиваосуществляют его возвратно-поступательное перемещение по высоте массива.На фиг. 1 изображено устройстводля осуществления способа; на фиг.2вид А на фиг. 1.Струи 1 и 2 под давлением направ ляют в массив грунта, а источникуструй сообщают поступательное перемещение. Одновременно под тем же давлением включают струи 3, направленные навстречу друг другу. Струи 3 20 расположены перпендикулярно струям1 и 2 и смещены одна относительнодругой вдоль этих струй. Струи 1-3размывают грунт и позволяют источ,нику этих струй погружаться в массивгрунта на требуемую глубину. Послепогружения источника струй давлениеструй 1 - 3 снижают и резко увеличивают давление струй 4, которые направляют перпендикулярно струям 1 30 и 2.840233 О Формула изобретения Вид А фиа Составитель Е ктор Г. Кацалап Техред А.Бабитилин орректор Г. Решетник аз 4691/39ВНИИПИ ГосУДпо делам113035, Москва, Ж Тираж 69 ственного коми обретений и отк 5, Раушская набЗак Подписно та СССымийд. 4 Филиал ППП "Патент", г. Ужгород, ул, Проектная,Все струи располагают в одной плоскости. Источник струй перемещают в плоскости строящегося экрана и одновременно сообщают ему возвратно-поступательные перемещения по высоте массива. Такое перемещение источника струй обеспечивает возмож,ность получения противофильтрационного экрана в массиве грунта путем. получения в нем щели, заполненной гидроизоляционной жидкостью.. Способ внесения в массив грунта эатвердевающей жидкой массы путем подачи ее высоконапорными струями с перемещением источника струй вдольмассива, о.т л и ч а ю щ и й с ятем, что, с целью обеспечения равномерности распределения жидкой массы в массиве грунта, жидкую массу подают непосредственно в массив грунта, причем одновременно с перемещением источника струй вдоль массиваосуществляют его возвратно-поступательное перемещение по высотемассиваИсточники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРпо заявке М 1938865,кл. Е 02 О 3/12, 06.07.73.2. Патент США Р 2556162,кл. 63-36, 1958,
СмотретьЗаявка
2110364, 10.02.1975
ЦЕНТРАЛЬНАЯ ЭКСПЕРИМЕНТАЛЬНО-ИССЛЕ-ДОВАТЕЛЬСКАЯ КОНСТРУКТОРСКО-ТЕХНОЛОГИ-ЧЕСКАЯ ЛАБОРАТОРИЯ ХИМИЗАЦИИ СЕЛЬСКОГОХОЗЯЙСТВА
МХИТАРЯН ВАЗГЕН ВАРДАНОВИЧ, СОРОКИН НИКОЛАЙ ЕЛИЗАРОВИЧ, КАИНСОН АЛЕКСАНДР ЯКОВЛЕВИЧ, ПИГУР ВЛАДИМИР НЕСТЕРОВИЧ, СОСИНОВ АЛЕКСАНДР АБРАМОВИЧ
МПК / Метки
МПК: E02D 3/12
Метки: внесения, грунтазатвердевающей, жидкой, массив, массы
Опубликовано: 23.06.1981
