Способ изготовления образцов для испытаниялистовых материалов ha растяжение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

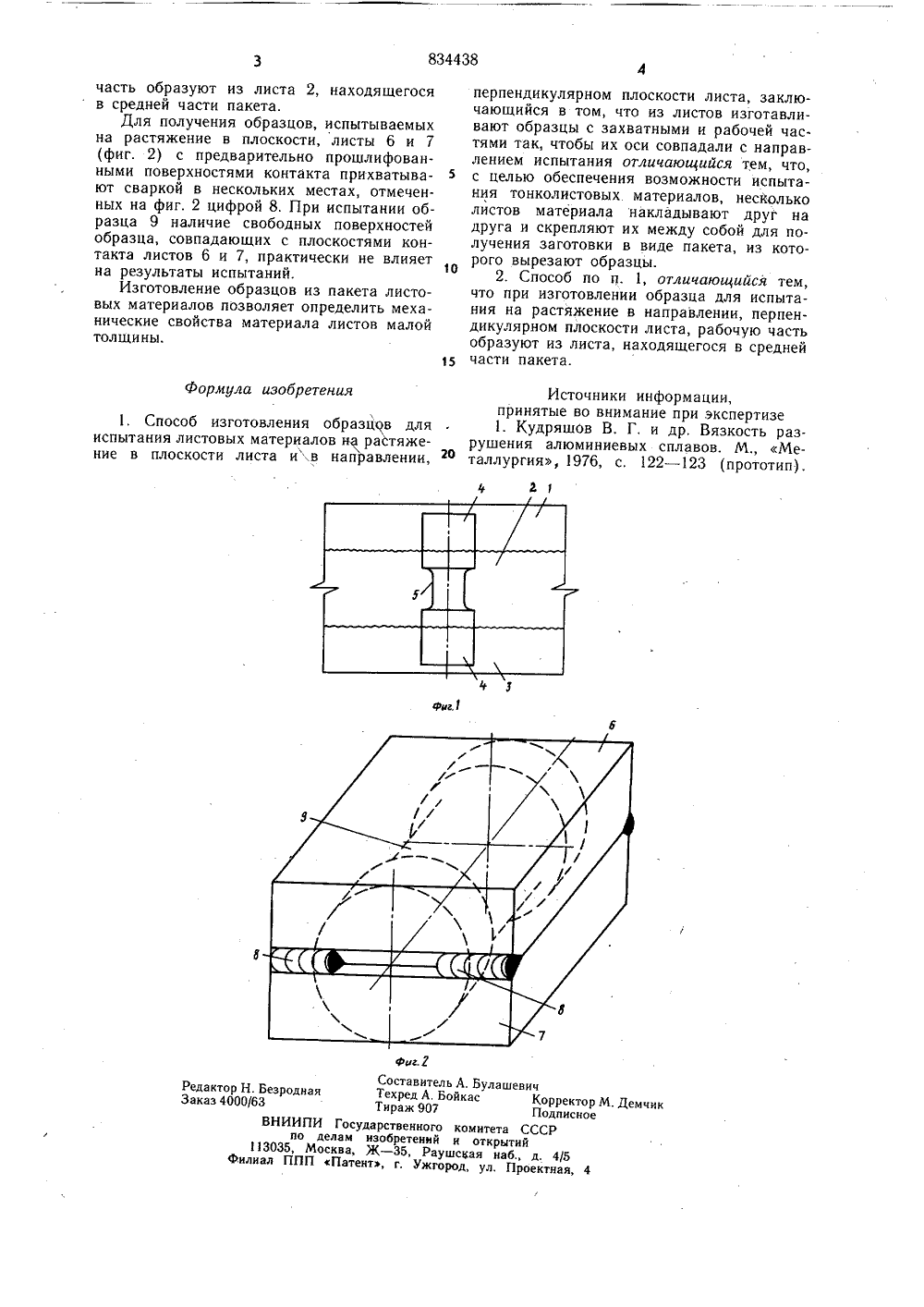

О П И С А Н И Е ( )834438ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскикСоциалистическикРеснубликло делам изебретеиий и открытий(71) Заявитель Липецкий политехнический институт(54) СПОСОБ ИЗГОТОВЛЕНИЯ ОБРАЗЦОВ ДЛЯ ИСПЫТАНИЯ ЛИСТОВЫХ МАТЕРИАЛОВ НА РАСТЯЖЕНИЕИзобретение относится к определению мехайических свойств материалов и элементов конструкций, в частности к способам изготовления образцов для указанных испытаний.Известен способ изготовления образцов для испытания листовых материалов на растяжение в плоскости листа и в направлении, перпендикулярном плоскости листа, заключающийся в том, что из листов изготавливают образцы с захватными и рабочей частями так, чтобы их оси совпадали с направлением испытаниямиНедостатиом этого способа является невозможность использования его для определения механических свойств тонколистовых материалов.Цель изобретения - обеспечение возможности испытания тонколистовых материалов,Указанная цель достигается тем, что несколько листов материала накладывают друг на друга и скрепляют их между собой для получения заготовки в виде пакета, из которого вырезают образцы. А при изготовлении образца для испытания на растяжение в направлении, перпендикулярном 2плоскости листа, рабочую часть образуютиз листа, находящегося в средней частипакета.На фиг, 1 изображена схема вырезкиобразца для испытания материала в направлении, перпендикулярном плоскости листа, на фиг. 2 - то же для испытания материала в направлении, лежащем в плоскости листа.Способ осуществляют следующим об. разом.то Для исследования свойства материалав направлении, перпендикулярном плоскости листа, изготавливают заготовку в виде пакета, для чего несколько листов ( - 3, фиг. 1) испытуемого материала наклады 1 б вают друг на друга и скрепляют между собой сваркой взрывом внахлестку. Поскольку свариваются листы из одинакового материала, то в соединении достигается прочность не ниже прочности свариваемого материала, а зона термодиффузионного влияния при сварке достаточно узка. Из полученной заготовки в указанном направлении вырезают образец с захватными частями 4 и рабочей частью 5, причем рабочую834438 Формула изобретения г 1 Составитель А. БТехред А, БойкасТираж 907 шевич Редактор Н. БезроднЗаказ 4000/63ВНИИпо113035,Филиал ПП Корректор М.Подписноета СССРытийаб д, 4/5Проектная, 4 чи И Гос делам осква, Пате дарств изобре Ж - 35 нт, г. е нного комите теннй и откРаушскаяУжгород, ул часть образуют из листа 2, находящегося в средней части пакета.Для получения образцов, испытываемых на растяжение в плоскости, листы 6 и 7 (фиг. 2) с предварительно прошлифованными поверхностями контакта прихватывают сваркой в нескольких местах, отмеченных на фиг. 2 цифрой 8. При испытании образца 9 наличие свободных поверхностей образца, совпадающих с плоскостями контакта листов 6 и 7, практически не влияет на результаты испытаний.Изготовление образцов из пакета листовых материалов позволяет определить механические свойства материала листов малой толщины. 1. Способ изготовления образцов для испытания листовых материалов на растяжение в плоскости листа и;в направлении,перпендикулярном плоскости листа, заключающийся в том, что из листов изготавливают образцы с захватными и рабочей частями так, чтобы их оси совпадали с направлением испытания отличающийся тем, что, с целью обеспечения возможности испытания тонколистовых материалов, несколько листов материала накладывают друг на друга и скрепляют их между собой для получения заготовки в виде пакета, из которого вырезают образцы.2, Способ по п. 1, отличающийся тем,что при изготовлении образца для испытания на растяжение в направлении, перпендикулярном плоскости листа, рабочую часть образуют из листа, находящегося в средней 15 части пакета. Источники информации,принятые во внимание при экспертизе 1. Кудряшов В, Г, и др. Вязкость разрушения алюминиевых сплавов. М., Ме 2 Оталлургия, 1976, с. 122 в 1 (прототип).
СмотретьЗаявка
2812737, 01.08.1979
ЛИПЕЦКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
КРИВОШЕЯ ВЛАДИМИР ЕВСЕЕВИЧ, ДУБРОВ ВАЛЕРИЙ НИКОЛАЕВИЧ
МПК / Метки
Метки: испытаниялистовых, образцов, растяжение
Опубликовано: 30.05.1981
Код ссылки
<a href="https://patents.su/2-834438-sposob-izgotovleniya-obrazcov-dlya-ispytaniyalistovykh-materialov-ha-rastyazhenie.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления образцов для испытаниялистовых материалов ha растяжение</a>
