Способ управления процессом доводкишариков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

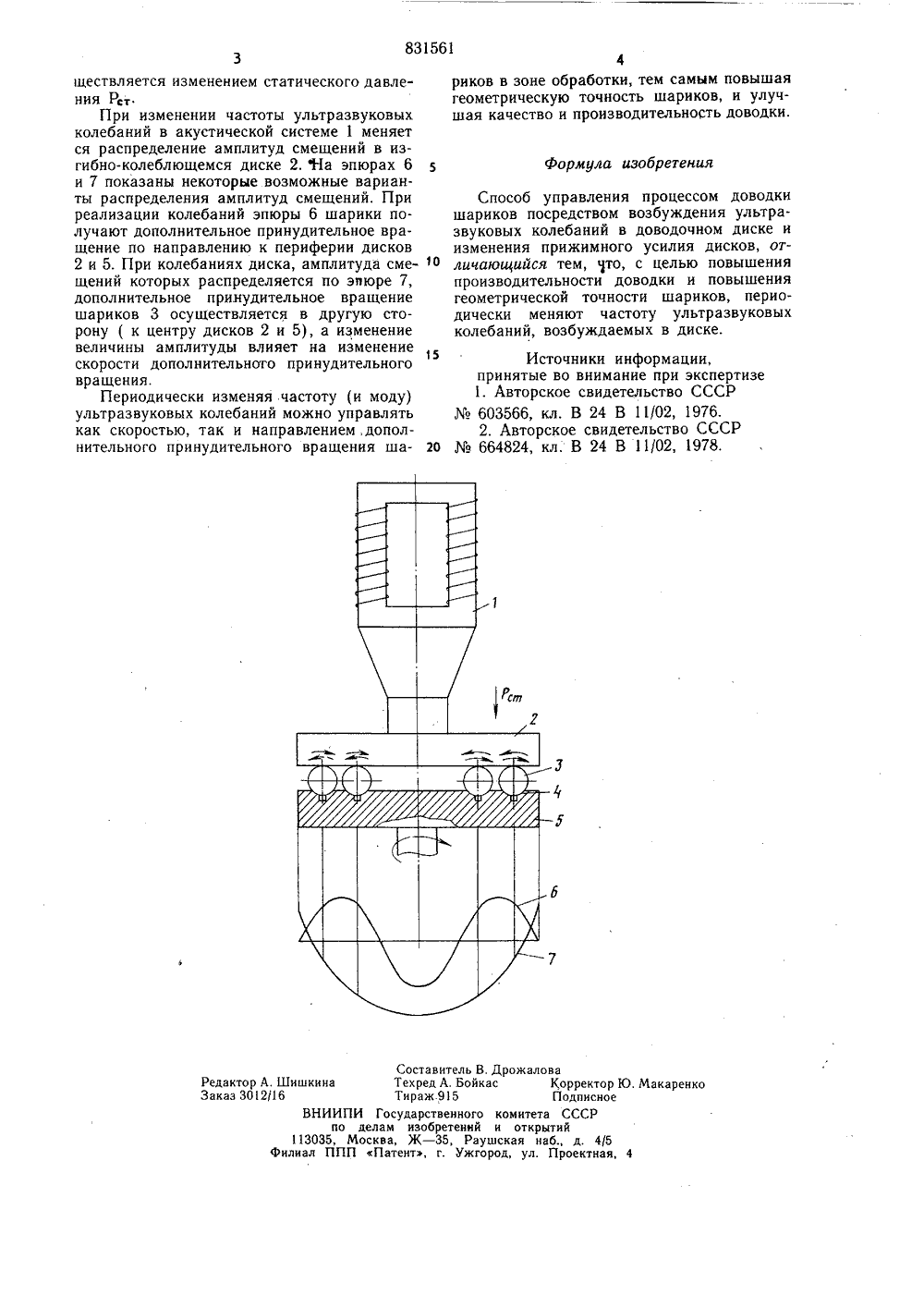

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическикРеслублик ои 831561Гооударстеенный комитет СССР по делам изобретений и открытий(72) Авторы изобретения 1 Белорусский ордена Трудового Красного Зыащ;ни политехнический институт(54) СПОСОБ УПРАВЛЕНИЯ ПРОЦЕССОМ ДОВОДКИ ШАРИКОВИзобретение относится к машиностроению и приборостроению, преимущественно шарикового производства, и может быть использовано в шародоводочных станках.Известно устройство для доводки шариков, в котором для повышения качества и производительности обработки используется способ введения ультразвуковых колебаний в зону обработки. 1).Однако способ не предусматривает возможность изменения колебательных смещений рабочего инструмента в процессе обработки и не обеспечивает достаточной точности и качества доводки.Известно также устройство, в котором шарики прн доводке проходят "различные зоны ультразвукового поля, что обеспечивается за счет эксцентричного расположения доводочных дисков. 2 .Однако" обработка по данному способу не всегда обеспечивает достаточную точ,.ность и производительность доводки.Цель изобретения - повышение производительности доводки и геометрической точности шариков.Поставленная цель достигается тем, что частота ультразвуковых колебаний, возбуждаемых в доводочном диске, периодически изменяется во времени.Особую и важнейшую роль в процессуформообразования шариков при доводке играет кинематический фактор, т. е. величина и направление скоростей вращения шариков в зоне обработки.Положительное влияние ультразвука наэтот процесс заключается в том, что периодически изменяющиеся высокочастотные колебания вызывают дополнительное принуто дительное вращение шариков и способствуют более интенсивному и равномерному нанесению следов обработки на поверхность шариков. На чертеже показано устройство для реа лизации способа управления процессом доводки шариков с помощью изменения частоты ультразвуковых колебаний.В пучности смещений ультразвуковой колебательной колебательной системы 1 расположен верхний доводочный диск 2. Об рабатываемые шарики 3 размещены в канавках 4 нижнего диска 5. имеющего принудительное вращение от привода (не показан) . Регулировка усилия прижима осу 83156 ществляется изменением статического давления Рет,При изменении частоты ультразвуковыхколебаний в акустической системе 1 меняется распределение амплитуд смещений в изгибно-колеблющемся диске 2, На эпюрах 6и 7 показаны некоторые возможные варианты распределения амплитуд смещений, Приреализации колебаний эпюры 6 шарики получают дополнительное принудительное вращение по направлению к периферии дисков2 и 5. При колебаниях диска, амплитуда смещений которых распределяется по эпюре 7,дополнительное принудительное вращениешариков 3 осуществляется в другую сторону ( к центру дисков 2 и 5), а изменениевеличины амплитуды влияет на изменениескорости дополнительного принудительноговращения.Периодически изменяя частоту (и моду)ультразвуковых колебаний можно управлятькак скоростью, так и направлением,дополнительного принудительного вращения ша 14риков в зоне обработки, тем самым повышая геометрическую точность шариков, и улучшая качество и производительность доводки.Формула изобретенияСпособ управления процессом доводки шариков посредством возбуждения ультразвуковых колебаний в доводочном диске и изменения прижимного усилия дисков, отличающийся тем, что, с целью повышения производительности доводки и повышения геометрической точности шариков, периодически меняют частоту ультразвуковых колебаний, возбуждаемых в диске.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР603566, кл. В 24 В 11/02, 1976.2. Авторское свидетельство СССР664824, кл. В 24 В 11/02, 1978.Составитель В. ДТехред А. БойкасТираж.915 ало ВНИИПИ Го по дела 113035, Моска илиал ППП ПаРедактор А, ШишкинЗаказ 3012/16 ударственногоизобретений Ж - 35, Рауш ент, г. Ужгор Корректор ЮПодписноеомитета СССРоткрытийкая наб., д. 4/5д ул Проектная акаренко
СмотретьЗаявка
2734087, 11.03.1979
БЕЛОРУССКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГОЗНАМЕНИ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
КИСЕЛЕВ МИХАИЛ ГРИГОРЬЕВИЧ, ЕСЬМАН ГЕННАДИЙ АРКАДЬЕВИЧ, МИНЧЕНЯ ВЛАДИМИР ТИМОФЕЕВИЧ
МПК / Метки
МПК: B24B 11/02
Метки: доводкишариков, процессом
Опубликовано: 23.05.1981
Код ссылки
<a href="https://patents.su/2-831561-sposob-upravleniya-processom-dovodkisharikov.html" target="_blank" rel="follow" title="База патентов СССР">Способ управления процессом доводкишариков</a>
