Здание для содержания животных

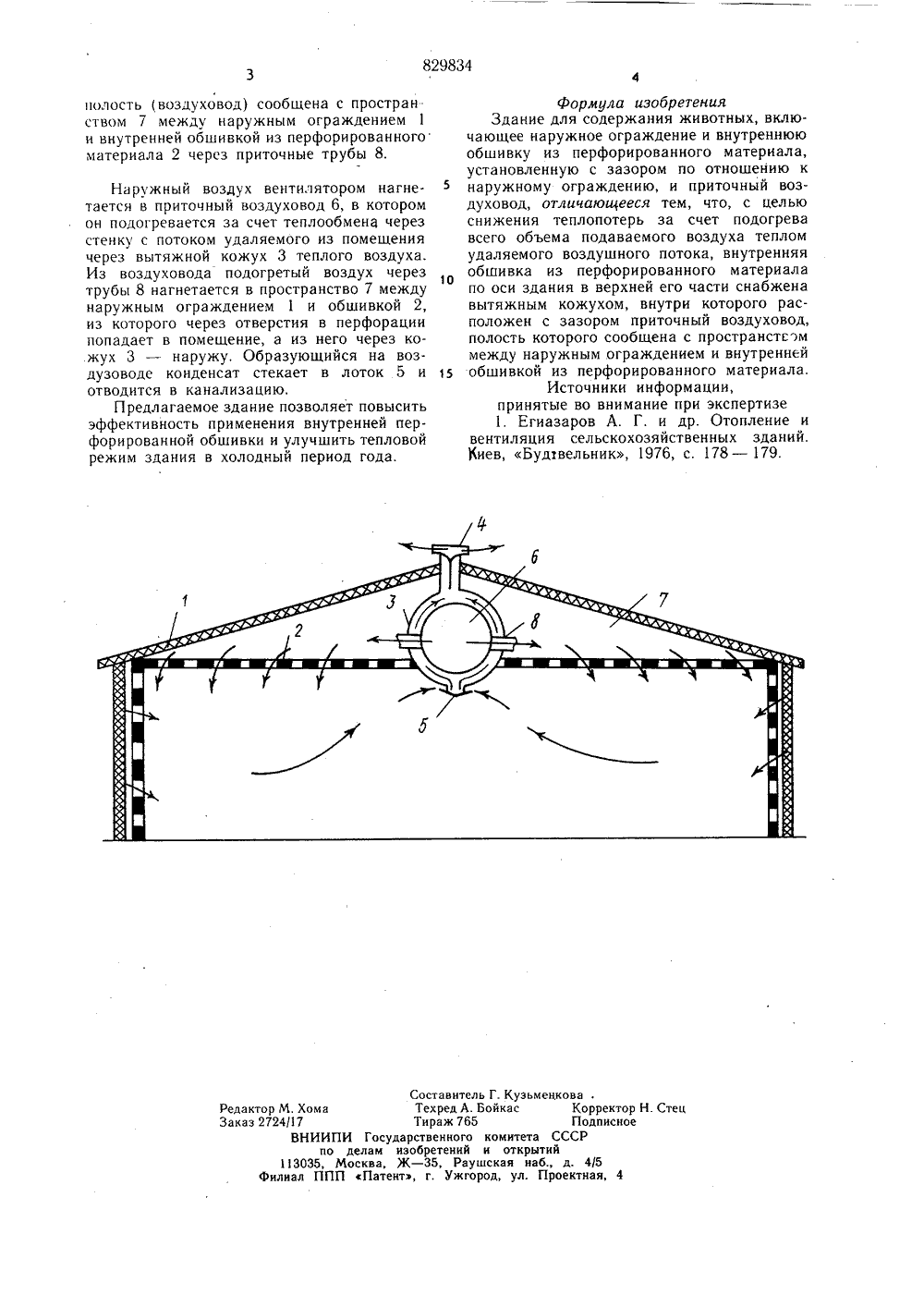

Союз СоветскнхСоцнапнстнческнхРеспубпнк ОП ИСАНИЕИЗЬВРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ1,829834(51) М. К.,Е 04 В 1/76 Е 28 Р 7/1 О Гееудерстеенный намнтет нв денем нзебретеннй н етерытнй(53) УДК 728.94. .631.22 (088.8) Опубликовано 15.05.81. Бюллетень 18 Дата опубликования описания 17,05.81 проектноэлектрификации(72) Автор изобретения Ю. Н. Пчелкин Центральный научно-исследовательский и технологический институт механизации иживотноводства южной зоны СССР(54) ЗДАНИЕ ДЛЯ СОДЕРЖАНИЯ ЖИВОТНЫХ Изобретение относится к сельскохозяйственному строительству, а именно к зданиям для содержания сельскохозяйственных животных и птицы.Известно здание для содержания животных, включающее наружное ограждение и внутреннюю обшивку из перфорированного материала, установленную с зазором по отношению к наружному ограждению. Наружный приточный воздух попадает в здание через перфорацию обшивки под действием ветра и разряжения в здании. Здание оборудовано несколькими теплоутилизационными установками, расположенными по его периметру 1 .Недостатком этого здания является зависимость объема вентиляции от ветра (невозможность управления объемом вентиляции в зависимости от ветра), необходимость разделения здания продольной перегородкой для исключения сквозного проветривания, необходимость применения большого количества теплоутилизирующих вентиляционных установок; все это снижает эффективность использования перфорированной подшивки для уменьшения потерь тепла. Цель изобретения - снижение теплопотерь за счет подогрева всего объема подаваемого воздуха теплом удаляемого воздушного потока.Указанная цель достигается тем, что 5 в здании для содержания животных, включающем наружное ограждение и внутреннюю обшивку из перфорированного материала, установленную с зазором по отношению к наружному ограждению, и приточный воздуховод, внутренняя обшивка из перфорированного материала по оси здания в верхней его части снабжена вытяжным кожухом, внутри которого расположен с зазором приточный воздуховод, полость которого сообщена с пространством между наружным ограждением и внутренней обшивкой из перфорированного материала.На чертеже изображено здание, поперечный разрез.Здание содержит наружные ограждения 1, обшивку из перфорированного материала 2 по всему (или части) периметру, вытяжной кожух 3 с расширением, зонтом 4 и лотком 5. Приточный воздуховод 6 расположен внутри вытяжного кожуха 3, и его829834 Составитель Г. Кузьменкова . Редактор М. Хома Техред А. Бойкас Корректор Н. Степ Заказ 2724/17 Тираж 765 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4полость 1 воздуховод) сообщена с пространством 7 между наружным ограждением 1 и внутренней обшивкой из перфорированного материала 2 через приточные трубы 8. Наружный воздух вентилятором нагнетается в приточный воздуховод 6, в котором он подогревается за счет теплообмена через стенку с потоком удаляемого из помещения через вытяжной кожух 3 теплого воздуха. Из воздуховода подогретый воздух через трубы 8 нагнетается в пространство 7 между наружным ограждением 1 и обшивкой 2, из которого через отверстия в перфорации попадает в помещение, а из него через ко.жух 3 - наружу. Образующийся на воздузоводе конденсат стекает в лоток 5 и отводится в канализацию.Предлагаемое здание позволяет повысить эффективность применения внутренней перфорированной обшивки и улучшить тепловой режим здания в холодный период года. Формула изобретенияЗдание для содержания животных, включающее наружное ограждение и внутреннююобшивку из перфорированного материала,установленную с зазором по отношению кнаружному ограждению, и приточный воздуховод, отличающееся тем, что, с цельюснижения теплопотерь за счет подогревавсего объема подаваемого воздуха тепломудаляемого воздушного потока, внутренняяобшивка из перфорированного материалапо оси здания в верхней его части снабженавытяжным кожухом, внутри которого расположен с зазором приточный воздуховод,полость которого сообщена с пространстсэммежду наружным ограждением и внутренней15 обшивкой из перфорированного материала.Источники информации,принятые во внимание при экспертизе1, Егиазаров А, Г. и др. Отопление ивентиляция сельскохозяйственных зданий.Киев, Будтвельник, 1976, с. 178 - 179.
