Способ изготовления трубы с внут-ренним оребрением

Номер патента: 829342

Авторы: Ботяновский, Луковенко, Строжков, Строжкова

ZIP архив

Текст

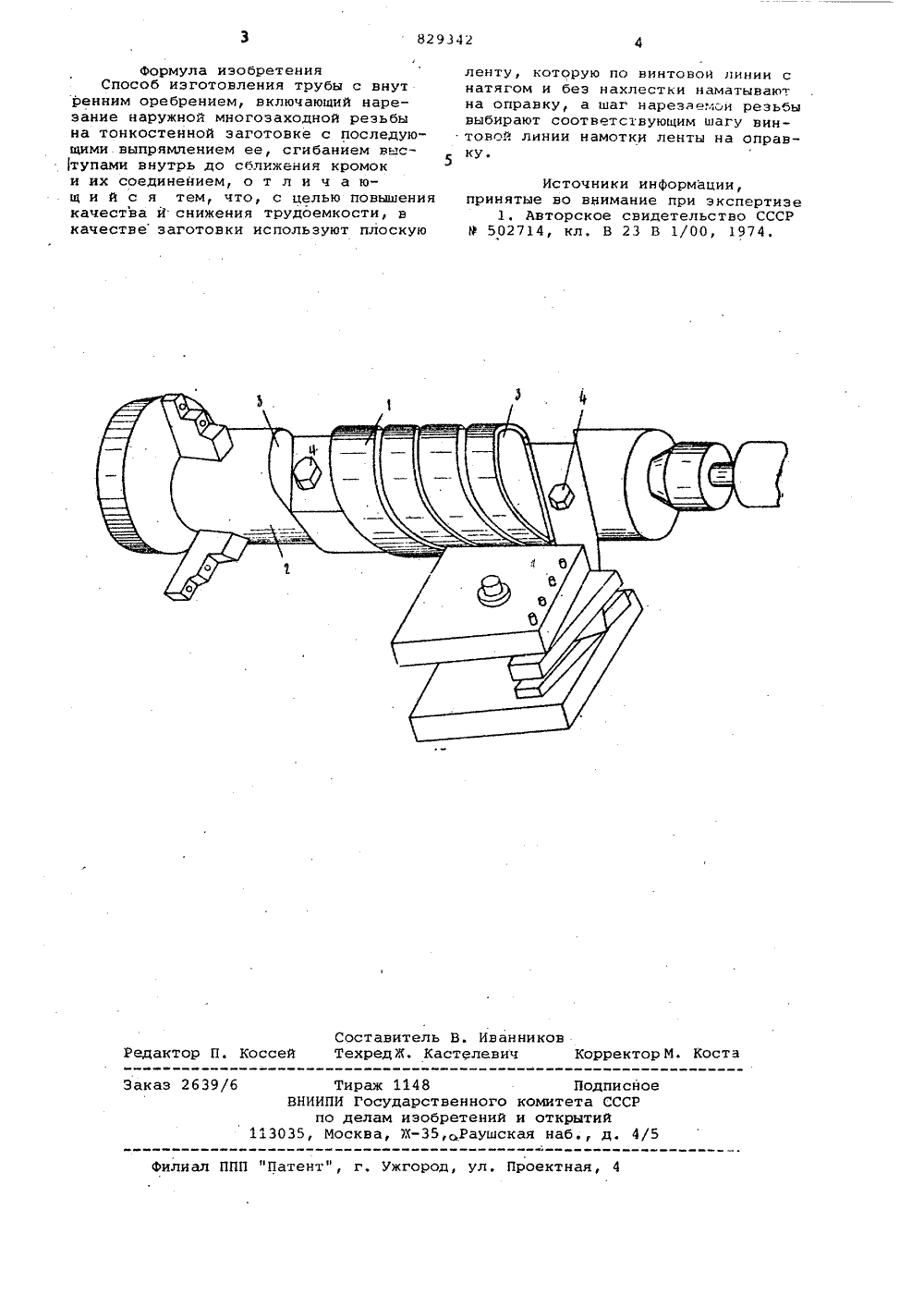

Союз Советскик Социалистических РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ и 829342(22 ЗаявлЬно 130679 (21) 2779562/25-08 В 23 В 1/00 с присоединением заявки Йо Государственный комитет СССР ио делам изобретений и открытий(54) СПОСОБ ИЗГОТОВЛЕНИЯ ТРУБЫ С ВНУТРЕННИМ ОРЕБРЕНИЕМ Вначале отрезают ленту 1, затемее наматывают на оправку 2 с натягом и без нахлестки. На оправке выполнены два углубления 3, ориентированные под тем же чглзм к образую" щей оправки, что и угол винтовой линии намотки ленты. Оба конца ленты закрепляют с помощью болтов 4. Затем нарезают многоэаходную резьбу с шагом соответствующим шагу винтовой линии намотки ленты на оправку. После этого ленту снимают с оправки, сгибают ее выступами внутрь до соединения кромок и соединяют кромкк, например сваркой. Изобретение относится к обработ. ке металлов резанием, в частности к способам изготовления труб с внутренним оребрением, которые используются в качестве тепловых труб с канавочной капиллярной структурой,Известен способ изготовления труб с внутренним оребрением, заключающийся в том, что на тонкостенной трубчатой заготовке нарезают многозаходную резьбу, затем по одному из заходов заготовку прорезают насквозь, полученную заготовку раскручивают, выпрямляют, сгибают выступами внутрь до сближения кромок и проваривают 15 щель между кромками 111 .Недостатками этого способа являются высокая трудоемкость изготовления тонкостенной трубы и низкое качество изготовления, связанное с 20 малой жесткостью заготовки и необходимостью зачистки длинных кромок от заусенцев.Целью изобретения является повышение качества и снижение трудоем" 25 кости изготовления трубы с внутренним оребрением.Для достижения этой цели в качестве заготовки используют плоскую ленту, которую с натягом и без нах 30 лестки наматывают на оправку, закрепляю-. оба ее конца, нарезают многозаходную резьбу с шагом, соответствующим шагу винтовой линии намотки ленты на оправку, затем ленту выпрямляют,сгибают выступами внутрь до сближения кромок и соединяют эти кромки, напр"мер сваркой.На чертеже показана схема закрепления ленты на оправке. Способ изготовления трубы свнутренним оребрением осуществляютв следующей последовательности.829342 Составитель В. ИванниковТехредЖ. Кастелевич Корректор М. Коста Редактор П. Коссей Тираж 1148 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, И,Раушская наб., д. 4/5Заказ 2639/б филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Формула изобретенияСпособ изготовления трубы с внут ренним оребрением, включающий нарезание наружной многозаходной резьбы на тонкостенной заготовке с последующими выпрямлением ее, сгибанием выступами внутрь до сближения кромок и их соединением, о т л и ч а ющ и й с я тем, что, с целью повышения качества и снижения трудоемкости, в качестве заготовки используют плоскую ленту, которую по винтовой линии снатягом и без нахлестки наматываютна оправку, а шаг нарезке.:,ои резьбывыбирают соответствующим шагу винтовой линии намотки ленты на оправку Источники информации,принятые во виимание при зкспертизе 1, Авторское свидетельство СССР Р 502714, кл. В 23 В 1/00, 1974.

Смотреть

Заявка

2779562, 13.06.1979

ПРЕДПРИЯТИЕ ПЯ В-2679

ЛУКОВЕНКО ВЛАДИМИР ИЛЬИЧ, БОТЯНОВСКИЙ ВЛАДИМИР СЕРГЕЕВИЧ, СТРОЖКОВ АНАТОЛИЙ ИВАНОВИЧ, СТРОЖКОВА ЕЛЕНА НИКОЛАЕВНА

МПК / Метки

МПК: B23B 1/00

Метки: внут-ренним, оребрением, трубы

Опубликовано: 15.05.1981
