Регулятор уровня верхнего бьефа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 822154
Авторы: Луговой, Сергеев, Флоринский, Щедрин
Текст

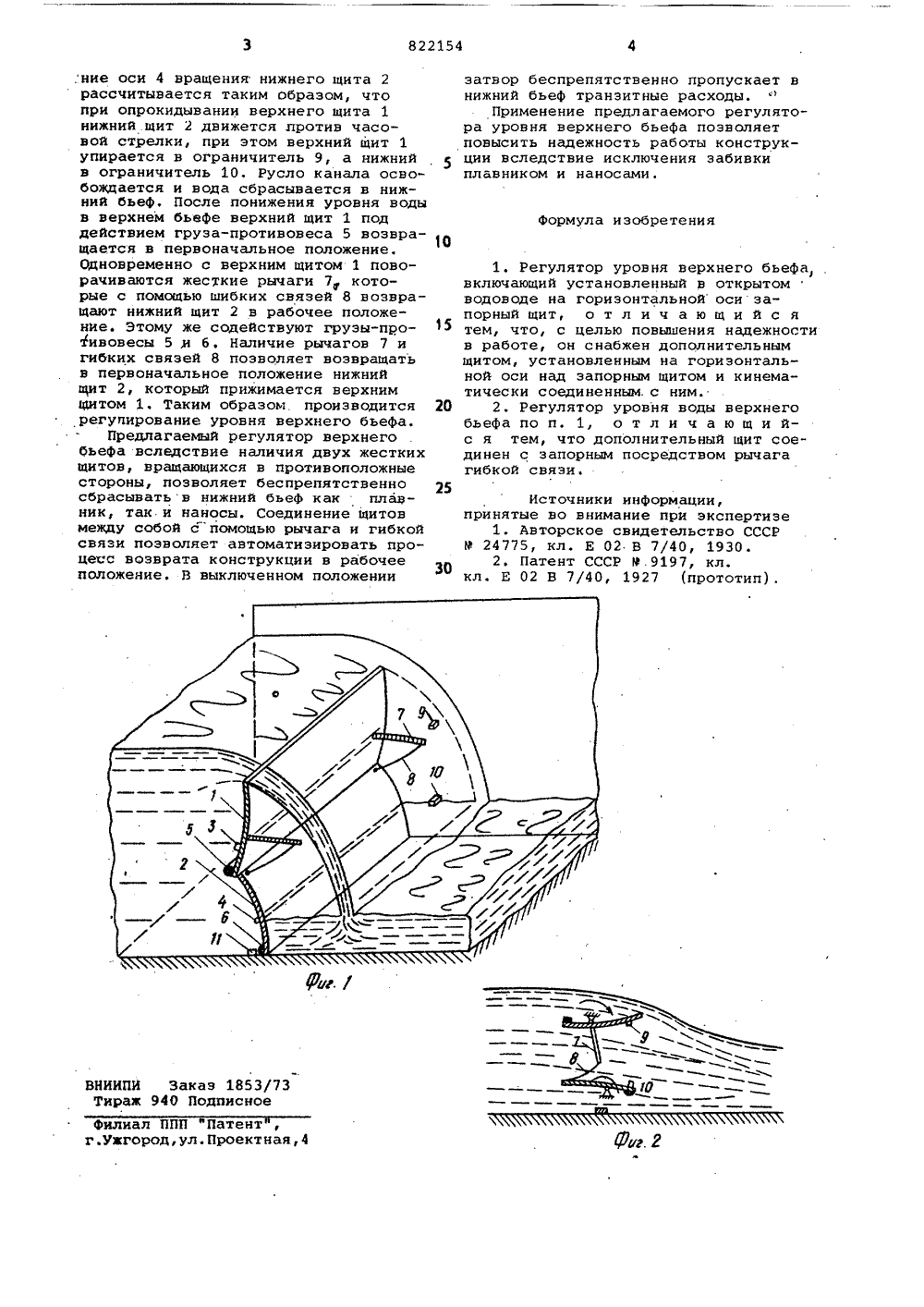

Союз Советскик Социапистическив РеспубликОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ н 1822154(22) Заявлено 2804,79 (21)2758691/29-15с присоединением заявки Ио(51)М, Кл,з О, 05 Р 9/02 //Е.02 В 7/46 Государственный комитет СССР ио делам изобретений и открытий(54 ) РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГО БЬЕФА Изобретение относится к гидротех-ническим водоподпорным и регулирующимсооружениям иможет быть использовано, например, в качестве регулятора уровня верхнего бьефа в руслахйрямоугольного сечения.Известен регулятор уровня верхнего бьефа, содержащий установленныйна горизонтальной оси, вращения щит,верхняя кромка которого расположенавыае уровня воды (1.Недостаток устройства заключаетсяв невозможности сбрасывания в нижнийбьеф плавающих тел, так как водопропускное окно образуется между дном 15водовода и нижней кромкой щита,Известен также регулятор уровняверхнего бьефа включающий установленный в открытом водоводе на горизонтальной оси запорный щит. Это позволяет сбрасывать в нижний бьеф идонные слои воды и поверхностные (2.Однако при повороте щита донныеотложения наносов мешают его движению вследствие поворота нижней кромки щита в сторону наносов.Цель изобретения - повь 1 шение надежности в работеЦель достигается тем, что регулятор снабжен дополнительным щитом, 30 установленным на горизонтальной осинад запорным щитом и кинематическисоединенным с ним,При этом дополнительный щит соединен с запорным посредством рычагаи гибкой связи.На фиг. 1 изображен регуляторуровня верхнего бьефа, аксонометрия;на фиг. 2 - то же, поперечный разрез.Регулятор уровня верхнего бьефасостоит иэ жестких криволинейных щитов 1 и 2, закрепленных соответственно на горизонтальных осях 3 и 4вращения. В нижней части жесткихщитов 1 и 2 крепятся грузы-противовесы 5 и 6. На верхнем щите 1 закреплены жесткие рычаги 7, соединенные гибкой связью 8 с верхнейчастью нижнего щита 2. На стенкахканала установлены ограничители 9 и10 движения для верхнего 1 и нижнего2 щитов. Имеется также упор 11.Рабочее положение конструкцииприведено на фиг. 1, при этом ось3 вращения верхнего щита 1 рассчитывается таким образом, чтобы щит 1при превышении заданного уровня822154 Формула изобретения ние оси 4 вращения нижнего щита 2 рассчитывается таким образом, что при опрокидывании верхнего щита 1 нижний.щит 2 движется против часовой стрелки, при этом верхний щит 1 упирается в ограничитель 9, а нижний в ограничитель 10. Русло канала освобождается и вода сбрасывается в нижний бьеф, После понижения уровня воды в верхнем бьефе верхний щит 1 под действием груза-противовеса 5 возвра щается в первоначальное положение. Одновременно с верхним щитом 1 поворачиваются жесткие рычаги 7 которые с помощью шибких связей 8 возвращают нижний щит 2 в рабочее положение. Этому же содействуют грузы-про тивовесы 5,и б, Наличие рычагов 7 и гибких связей 8 позволяет возвращать в первоначальное положение нижний щит 2, который прижимается верхним щитом 1. Таким образом производится 20 регулирование уровня верхнего бьефа.Предлагаемый регулятор верхнего бьефа вследствие наличия двух жестких щитов, вращающихся в противоположные стороны, позволяет беспрепятственно 25 сбрасыватьв нижний бьеф как плавник, так и наносы. Соединение щитов между собой с помощью рычага и гибкой связи позволяет автоматизировать процесс возврата конструкции в рабочее положение. В выключенном положении ВНИКПИ Заказ 1853/73 Тираж 940 Подписноефилиал ППП фПатент.Ужгород,ул.Проектная,4 затвор беспрепятственно пропускает в нижний бьеф транзитные расходы.Применение предлагаемого регулятора уровня верхнего бьефа позволяет повысить надежность работы конструкции вследствие исключения забивки плавником и наносами. 1. Регулятор уровня верхнего бьефа, включающий установленный в открытом водоводе на горизонтальнойосизапорный щит, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности в работе, он снабжен дополнительным щитом, установленным на горизонтальной оси над запорным щитом и кинематически соединенным. с ним.2. Регулятор уровня воды верхнего бьефа по п. 1, о т л и ч а ю щ и йс я тем, что дополнительный щит соединен с запорным посредством рычага гибкой связи. Источники инФормации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР У 24775, кл. Е 02 В 7/40, 1930. 2. Патент СССР 9.9197, кл. кл. Е 02 В 7/40, 1927 (прототип),
СмотретьЗаявка
2758691, 28.04.1979
ЮЖНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙИНСТИТУТ ГИДРОТЕХНИКИ И МЕЛИО РАЦИИ
ЩЕДРИН ВЯЧЕСЛАВ НИКОЛАЕВИЧ, СЕРГЕЕВ БОРИС ИВАНОВИЧ, ЛУГОВОЙ НИКОЛАЙ ФИЛИППОВИЧ, ФЛОРИНСКИЙ СВЯТОСЛАВ ПЕТРОВИЧ
МПК / Метки
МПК: G05D 9/02
Метки: бьефа, верхнего, регулятор, уровня
Опубликовано: 15.04.1981
