Установка для проведения адсорбционнодесорбционных процессов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 816517
Авторы: Галерштейн, Кальтман, Чеканский, Шейндлин
Текст

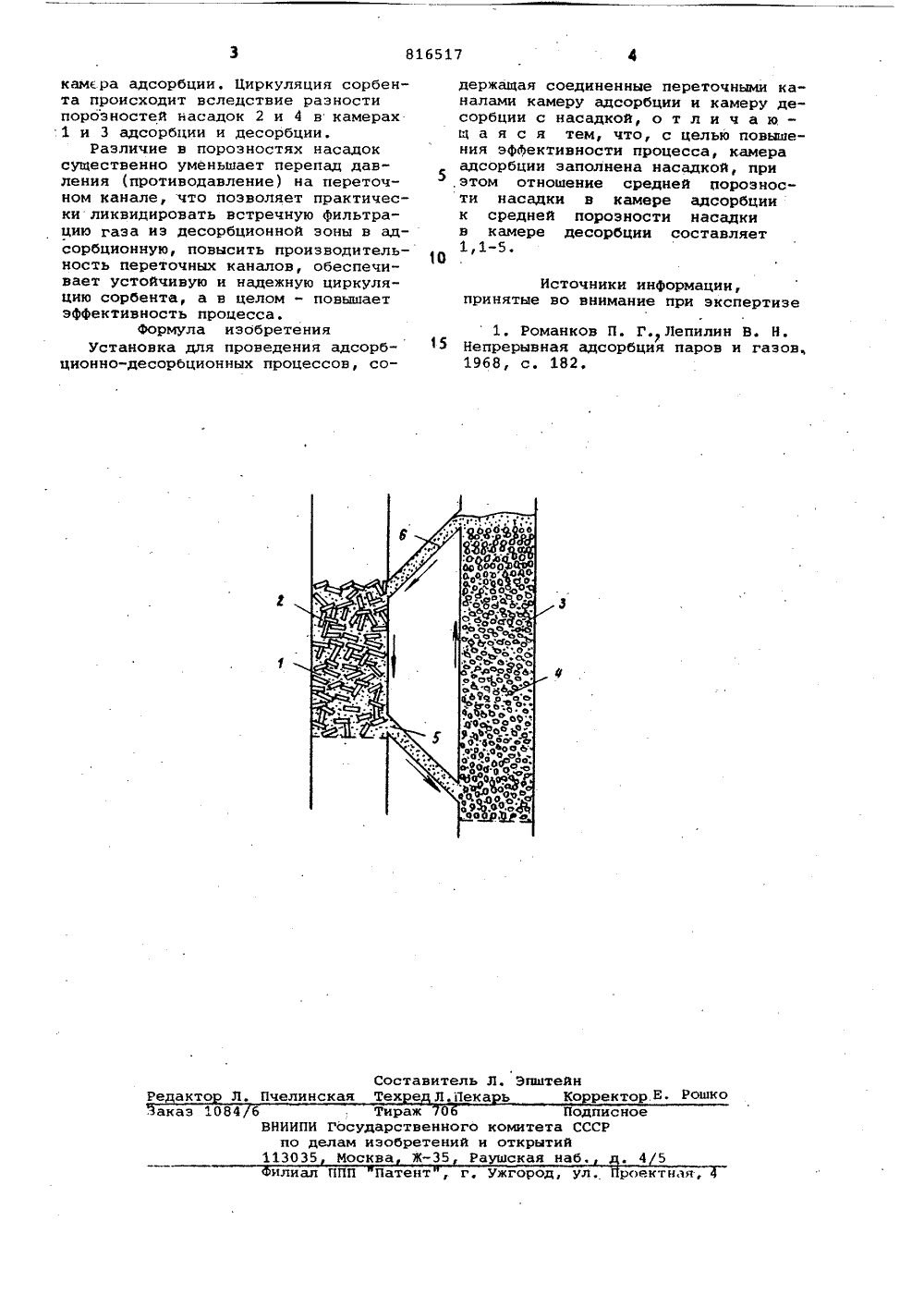

Союз Советских Социалистических Республик(51) М. У(д. с присоединением заявки Нов(23) Приоритет -В 01 О 53/10В 01 ) 1/22 Государственный комитет СССР но делам изобретений н открытийДата опубликования описания 300381 И. И. Кальтман, Б. Е. Шейндлин, В, В. Чекпжкий и Д. М. Галерштейи,ь,Специальное конструкторское бЮре Ф У 4 йристенрствнЦ автомобильной лромнмленнооти ,. -ц",;(54) УСТАНОВКА ДЛЯ ПРОВЕДЕНИЯ АДСОРБЦИОННО-ДЕСОРБЦИОННЫХ ПРОЦЕССОВ 1 О Изобретение относится к химическим аппаратам для проведения процессов обмена в системах газ-твердое тело в псевдоожиженном слое и может быть использовано, например, для приготовления защитных атмосфер путем адсорбции СО 2.и влаги из продуктов сгорания или из продуктов конверсии. Известна установка для проведения адсорбционно-десорбционных процессов, содержащая соединенные пере- точными каналами камеру адсорбции и камеру десорбции с насадкой 1 .Недостатком этой установки является повышенная Фильтрация газа через переточный канал иэ камеры десорбции в камеру адсорбции, что приводит к раэбавлению атмосферы адсорб ционной зоны, снижению производительности переточного канала и к неустойчивости течения сорбента, т.е. к снижению эФФективности процесса.Цель изобретения - повышение эф Фективности процесса.Поставленная цель достигается тем, что камера адсорбции заполнена насадкой, при этом отношение средней по" ровности насадки в камере ацсорбции 30 к средней порозности насадки в камере десорбции составляет 1,1-5На чертеже изображена схема установки для проведения адсорбционно-десорбционных процессов.Установка состоит из камеры 1адсорбции, заполненной насадкой 2,например кольцеобраэной, и камеры3 десорбции, заполненной насадкой 4,например шарообразной, Камеры 1 и 3адсорбции и десорбции соединены между собой переточными каналами. 5 и б.Средняя пороэность насадки 2 в камере 1 адсорбции в 1,1-5 раз большесредней пороэности насадки 4 в камере 3 десорбции и составляет соответственно, например 0,55 и 0,350,38.Аппарат работает следующим образом.Насыщенный сорбитом газ подаютв камеру адсорбции. Навстречу емупротивотоком движется псевдоожиженный в насадке 2 сорбентЧерез переточный канал 5 сорбент поступаетв камеру 3 десорбции и через переточный канал б возвращается в камеру 1 адсорбции, циркулируя, таким образом, по замкнутому контуру: .камера адсорбции - камера десорбции.акаэ 1084 б ТиВНИИПИ ГосУДаРпо делам иэо113035 Москва ж 0 Подписвенного комитета СССРетений и открытийЖРаушская наб,лиал ППП Патент , г, Ужгоро камра адсорбции. Циркуляция сорбента происходит вследствие разности порозностей насадок 2 и 4 в камерах 1 и 3 адсорбции и десорбции,Различие в порозностях насадок существенно уменьшает перепад давления (противодавление) на переточном канале, что позволяет практически ликвидировать встречную фильтрацию газа из десорбционной эоны в адсорбционную, повысить производительность переточных каналов, обеспечивает устойчивую и надежную циркуляцию сорбента, а в целом - повышает эффективность процесса.формула изобретенияУстановка для проведения адсорбционно-десорбционных процессов, содержащая соединенные переточными каналами камеру адсорбции и камеру десорбции с насадкой, о т л и ч а ю -щ а я с я тем, что, с целью повышения эффективности процесса, камераадсорбции заполнена насадкой, при,этом отношение средней порозности насадки в камере адсорбциик средней порозности насадкив камере десорбции составляет1,1-5. Источники информации,принятые во внимание при экспертизе1. Романков П. Г. Лепилин В. Н.15 Непрерывная адсорбция паров и газов 1968, с. 182,
СмотретьЗаявка
2058454, 13.09.1974
СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРОN3 МИНИСТЕРСТВА АВТОМОБИЛЬНОЙПРОМЫШЛЕННОСТИ
КАЛЬТМАН ИЛЬЯ ИСААКОВИЧ, ШЕЙНДЛИН БОРИС ЕВСЕЕВИЧ, ЧЕКАНСКИЙ ВАДИМ ВИКЕНТЬЕВИЧ, ГАЛЕРШТЕЙН ДАВИД МИХАЙЛОВИЧ
МПК / Метки
МПК: B01D 53/10
Метки: адсорбционнодесорбционных, проведения, процессов
Опубликовано: 30.03.1981
Код ссылки
<a href="https://patents.su/2-816517-ustanovka-dlya-provedeniya-adsorbcionnodesorbcionnykh-processov.html" target="_blank" rel="follow" title="База патентов СССР">Установка для проведения адсорбционнодесорбционных процессов</a>
