Уплотнение вращающегося вала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 811022
Автор: Цыбульник
Текст

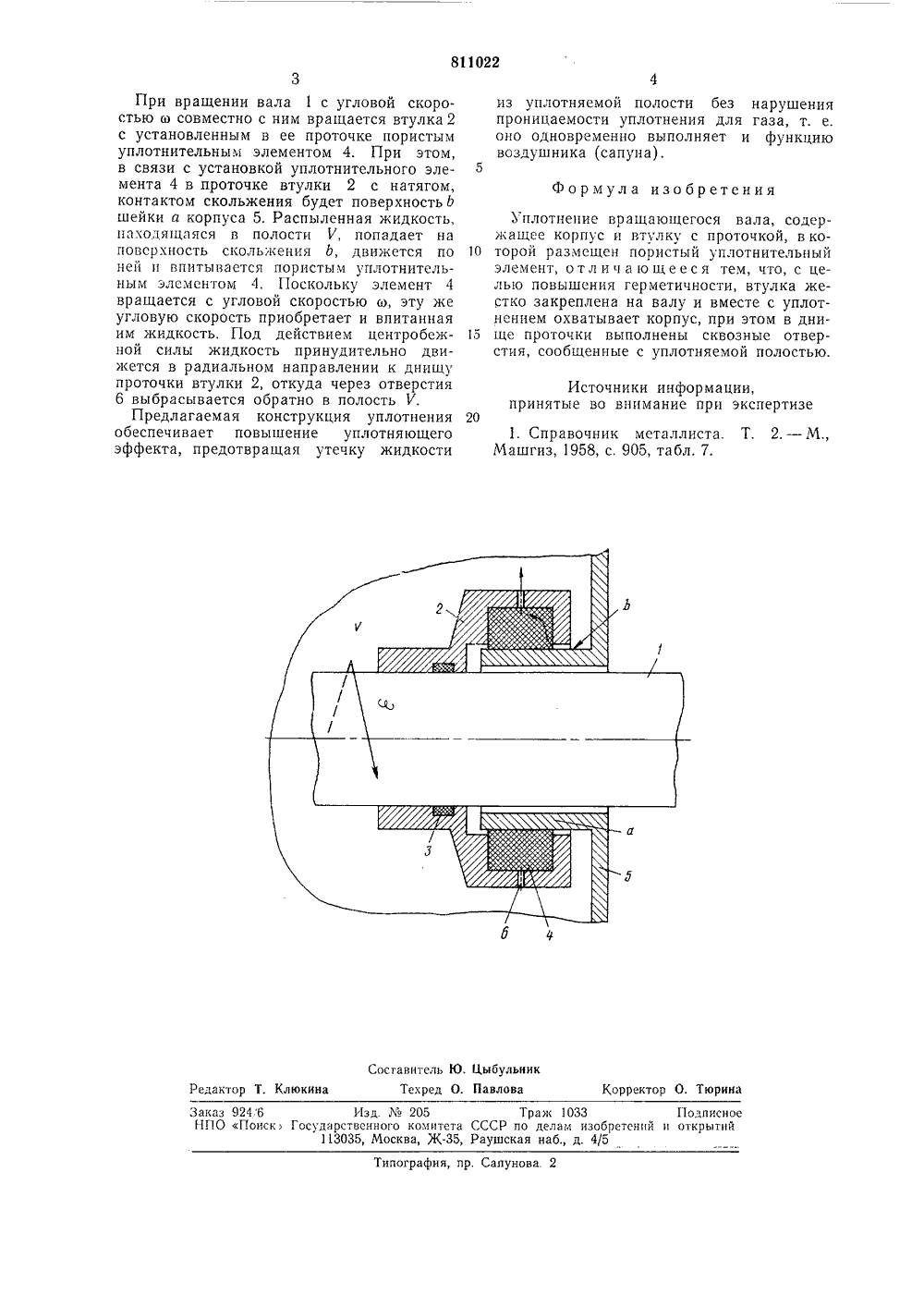

п 118 П 022 ОП ИСАН И ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(45) Дата опубликования описания 07,03.81 СССРпо делам изобретен(54) УПЛОТНЕНИЕ ВРАЩАЮЩЕГОСЯ ВАЛА лагаемое продольом. Изобретение относится к машиностроению и может быть использовано во всехобластях народного хозяйства, где требуется предотвращение утечки жидкости вместе выхода вращающегося вала из объема, где эта жидкость находится в видебрызг или в распыленном состоянии.Известны уплотнения валов в месте ихвыхода из объема, в котором жидкостьнаходится в виде брызг или в распыленном 1 Осостоянии, содержащие корпус, в проточкекоторого установлен пористый уплотняющий элемент, охватывающий вращающийсявал 11.Данное уплотнение является наиболее 15близким к изобретению по техническойсущности и достигаемому результату прииспользовании,Известное уплотнение обладает тем недостатком, что после пропитки его уплотня- ,"Оющего пористого элемента уплотняемойжидкостью последняя благодаря капиллярному эффекту удерживается в порах пористого элемента и после его насыщения,проникает сквозь уплотнение, что значительно снижает уплотняющий эффект.Кроме того, насыщенный жидкостью пористый уплотняющий элемент становится непроницаем для газовой среды, в связи с чемнезначительное повышение давления в ЗО уплотняемой полости ведет к дополнительному выдавливанию жидкости из пористого элемента в окружающую среду.Целью изобретения является повышение герметичности.Это достигается тем, что в предлагаемом уплотнении, содержащем корпус и втулку с проточкой, в которой размещен пористый уплотнительный элемент, втулка жестко закреплена на валу и вместе с уплотнением охватывает корпус, при этом в днище проточки выполнены сквозные отверстия, сообщенные с уплотняемой полостью. На чертеже и бражено пред уплотнение вращ ющегося вала,ный разрез.Уплотнение содержит установленную на валу 1 и закрепленную на нем неподвижно втулку 2, уплотненную по месту посадки на вал контактным уплотнением 3. В проточке втулки 2 установлен пористый уплотнительный элемент 4, охватывающий шейку а корпуса 5 уплотняемой полости в месте выхода из нее вала 1. В днище проточки втулки 2 выполнены сквозные отверстия 6, сообщенные с уплотняемой полостью.Уплотнение работает следующим обра811022 Формула изобретения Составитель Ю. Цыбульник Редактор Т. Клюкина Текред О. Павлова Корректор О, ТюринаЗаказ 924,6 Изд. Мо 205 Трали 1033 ПодписноеНПО Поиск Государственного комитета СССР по делагл изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова. 2 3При вращении вала 1 с угловой скоростью оз совместно с ним вращается втулка 2 с установленным в ее проточке пористым уплотнительным элементом 4. При этом, в связи с установкой уплотнительного элемента 4 в проточке втулки 2 с натягом, контактом скольжения будет поверхность Ь шейки а корпуса 5, Распыленная жидкость, находящаяся в полости Р, попадает на поверхность скольжения Ь, движется по 10 ней и впитывается пористым уплотнительным элементом 4. Поскольку элемент 4 вращается с угловой скоростью со, эту же угловую скорость приобретает и впитанная им жидкость, Под действием центробеж ной силы жидкость принудительно движется в радиальном направлении к днищу проточки втулки 2, откуда через отверстия 6 выбрасывается обратно в полость К.Предлагаемая конструкция уплотнения 20 обеспечивает повышение уплотняющего эффекта, предотвращая утечку жидкости из уплотняемой полости без нарушения проницаемости уплотнения для газа, т. е. оно одновременно выполняет и функцию воздушника (сапуна). Уплотнение вращающегося вала, содержащее корпус и втулку с проточкой, в которой размещен пористый уплотнительный элемент, отличающееся тем, что, с целью повышения герметичности, втулка жестко закреплена на валу и вместе с уплотнением охватывает корпус, при этом в днище проточки выполнены сквозные отверстия, сообщенные с уплотняемой полостью. Источники информации,принятые во внимание при экспертизе
СмотретьЗаявка
2451119, 07.02.1977
ЦЫБУЛЬНИК ЮРИЙ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: F16J 15/18
Метки: вала, вращающегося, уплотнение
Опубликовано: 07.03.1981
Код ссылки
