Устройство для регулированияуровня воды b оросительном ka нале при поливе полей

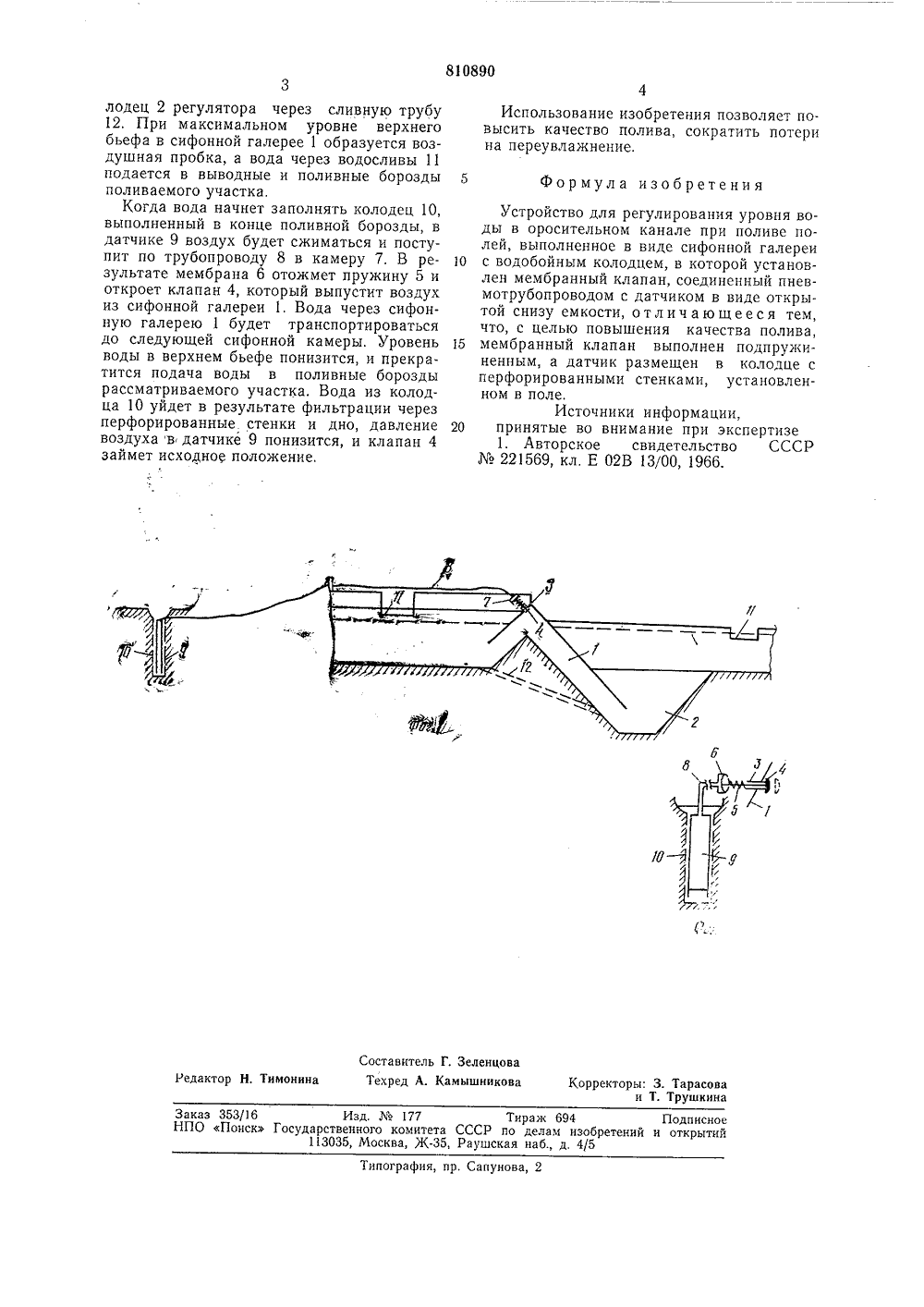

и 11 810890 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(45) Дата опубликования описания 07.03.81. Кл. Е 02 В 13/О дарстееиныи комитет СССР елам изобретений УДК 626,82) заявитель Э. Э. Маковский О ДЛЯ РЕГУЛИРОВАНИЯ УРОВНЯ В ЪНОМ КАНАЛЕ ПРИ ПОЛИВЕ ПОЛЕ УСТРОЙ С В ОРОСИТ Изобретение относится к гидротехнике и мелиорации, а именно к устройствам для регулирования уровня воды в оросительном канале при поливе полей.Известно устройство для регулирования уровня воды в оросительном канале, выполненное в виде сифонной галереи с водобойным колодцем, в которой установлен мембранный клапан, соединенный пневмотрубопроводом с датчиком, установленным в верхнем бьефе канала 11.Известное устройство для регулирования уровня воды в оросительном канале управляет уровнями воды в регулируемых бьефах по заданному времени увлажнения участка поля. Однако, когда невозможно точно установить время полива участка в силу неоднородности влагопоглощения почвы на поливаемых участках поля, изменения температуры воздуха и почвы, испаряемости влаги, влажности почвы и других климатических и агрофизических характеристик, поливаемые участки могут быть недополиты или, наоборот, переувлажнены.Целью изобретения является повышение качества полива.Указанная цель достигается тем, что регулирование уровней воды в оросительных . каналах и подача воды в поливные борозды осуществляются по сигналу от датчика наличия воды в поливной борозде, для чего мембранный клапан выполнен подпружиненным, а датчик размещен в колодце с перфорированными стенками, установленном в поливной борозде.На фиг. 1 схематично изображен разрезустройства; на фиг. 2 - механизм управления мембранным клапаном.Устройство для регулирования уровня воды в оросительном канале при поливе полей содержит сифонную галерею 1 с водобойным колодцем 2. Воздушный патрубок 3 сифонной галереи 1 перекрывается клапаном 4 с пружиной 5. Шток клапана 4 связан с эластичной мембраной 6, а камера 7 мембраны 6 пневмотрубопроводом 8 соединена с датчиком 9 в виде открытой снизу емкости. Датчик 9 размещен в колодце 10 с перфорированными стенками, установленном в поле.В дамбе канала выполнены водосливы11, а в откосе - сливная труба 12.Устройство для регулирования уровня воды в оросительном канале при поливе работает следующим образом.При отсутствии воды в поливной бороздеклапан 4 под действием пружины 5 перекрывает воздушный патрубок 3.При подаче воды по оросительному ка налу сначала заполняется водобойный кО810890 Формула изобретения Составитель Г, Зеленцова Техред А. Камышникова Корректоры: 3. Тарасоваи Т. Трушкина Редактор Н. Тимонина Заказ 353/16 Изд.177 Тираж 694 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 лодец 2 регулятора через сливную трубу12. При максимальном уровне верхнегобьефа в сифонной галерее 1 образуется воздушная пробка, а вода через водосливы 11подается в выводные и поливные борозды 5поливаемого участка,Когда вода начнет заполнять колодец 10,выполненный в конце поливной борозды, вдатчике 9 воздух будет сжиматься и поступит по трубопроводу 8 в камеру 7. В результате мембрана 6 отожмет пружину 5 иоткроет клапан 4, который выпустит воздухиз сифонной галереи 1. Вода через сифонную галерею 1 будет транспортироватьсядо следующей сифонной камеры. Уровень 15воды в верхнем бьефе понизится, и прекратится подача воды в поливные бороздырассматриваемого участка. Вода из колодца 10 уйдет в результате фильтрации черезперфорированные стенки и дно, давление 20воздуха:в датчике 9 понизится, и клапан 4займет исходное положение. Использование изобретения позволяет повысить качество полива, сократить потери на переувлажнение. Устройство для регулирования уровня воды в оросительном канале при поливе полей, выполненное в виде сифонной галереи с водобойным колодцем, в которой установлен мембранный клапан, соединенный пневмотрубопроводом с датчиком в виде открытой снизу емкости, отличающееся тем, что, с целью повышения качества полива, мембранный клапан выполнен подпружиненным, а датчик размещен в колодце с перфорированными стенками, установленном в поле.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР221569, кл. Е 02 В 13/00, 1966.
