Устройство для срезания и повала деревьев

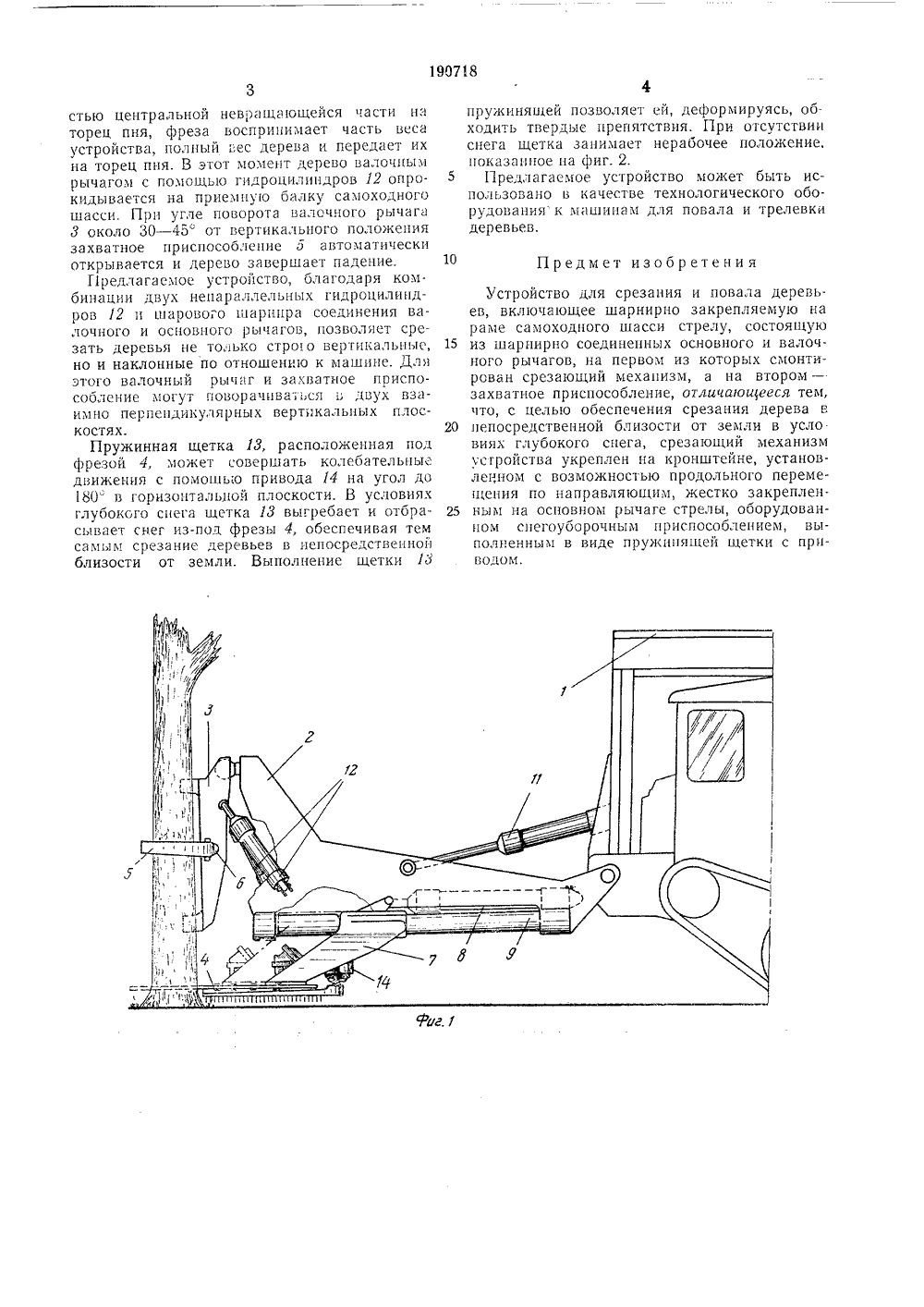

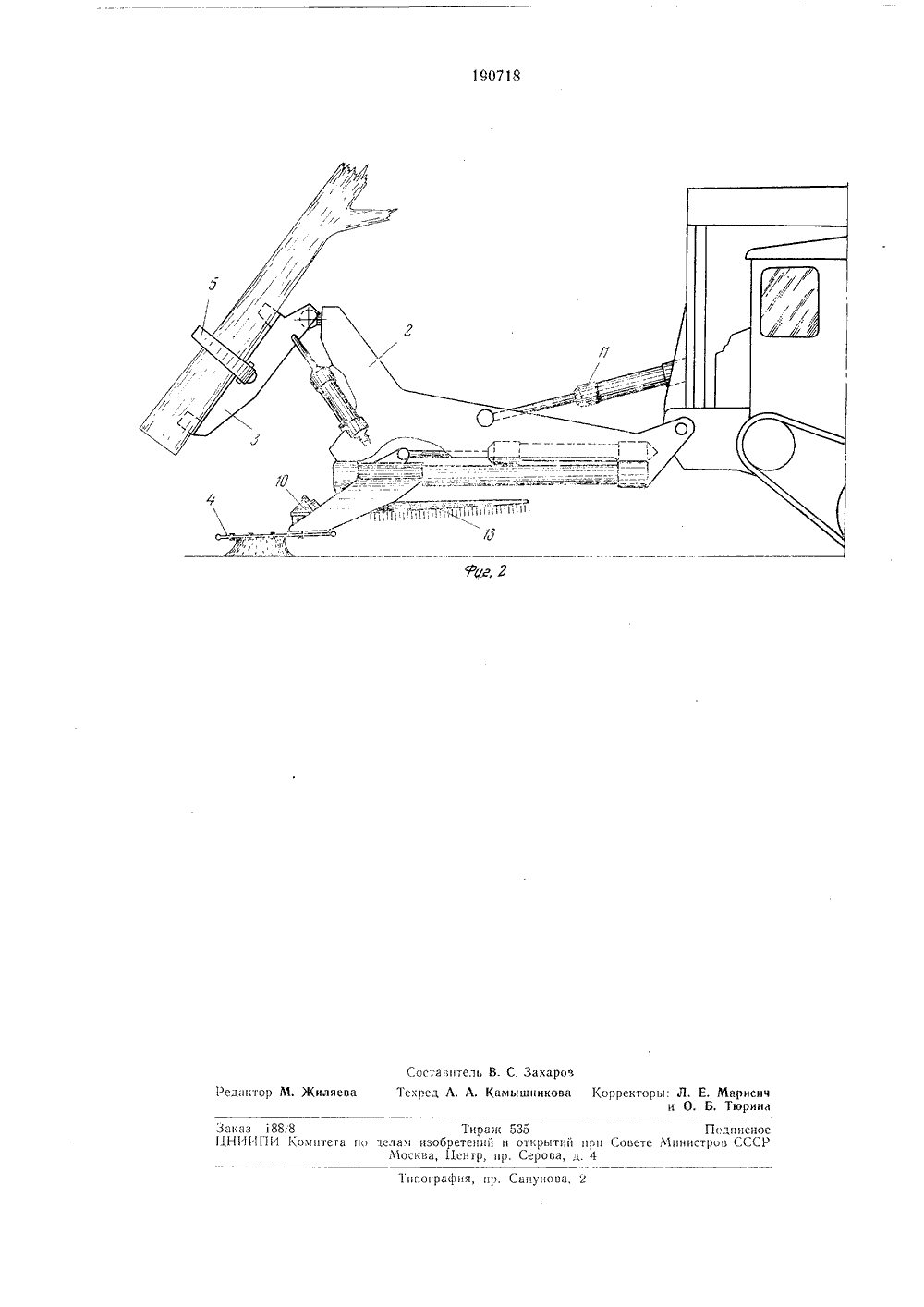

9078 ОПИСАНИЕ Союз Советских Социвлистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 09.1.1966 (Ло 105413029-14) л. 4 Ы,исоединением заявкиПриоритет НАПК А 01 о Комитет по делам зобретений и открыт при Совете Министре СССР. Муратов ский и проект тики лесной пр Заявит о-конструкторскииомышленности ледовате и и энер ентральныи научно-и институт механиза РЕЗАНИЯ И ПОВАЛА ДЕРЕВЬ 1 РО Й С 1 ВО 2 ь де- земли 1Известные устройства для срезания и пова.ла деревьев включают шарнирно закрепляемую на раме самоходного шасси стрелу, состоящую из шарнирно соединенных основного и валочного рычагов, на первом из которых смонтирован срезающий механизм, а навтором - захватное приспособление.Эти устройства не позволяют срезатревья в непосредственной близости отпри глубоком снеге,Для устранения этого недостатка в предлагаемом устройстве срез ающий механизмукреплен на кронштейне, установленном свозможностью продольного перемещения понаправляющим, жестко закрепленным на основном рычаге стрелы, который оборудованснегоуборочным приспособлением, выполненным в виде пружинящей щетки с приводом.На фиг, 1 изображено предлагаемое устройство в момент подвода к дереву; на фиг, 2 -то же, в момент повала срезанного дерева.Устройство включает шарнирно укрепляемую на раме самоходного шасси 1 стрелу,состоящую из шарнирно соединенных основного 2 и валочного д рычагов. На основномрычаге смонтирован срезающий механизм(фреза) 4, а на валочном - установлено захватное приспособление б с приводом от гидроцилиндра б. Срезающий механизм укреплен на кронштейне 7, который может перемещаться с помощью гидроцилиндра 8 по направляющим 9, жестко закрепленным на основном рычаге стрелы. В качестве срезающего органа примепена дисковая фреза с внецен тренным приводом 10 от электро- или гидромотора с несущей, невращающейся центральной частью и вращающимся зубчатым венцом. Поворот основного рычага стрелы осуществляется гидроцилиндром 11, шарнирно 10 соединенным с рычагом 2 и рамой самоходного шасси. Поворот валочного рычага 3 в продольной и поперечной вертикальных плоскостях производится двумя непараллельными друг другу гидроцилиндрами 12, Под фрезой 15 4 смонтирована пружинящая щетка 13 с приводом 14,Работает устройство следующим образом.Самоходное шасси 1 с опущенным из транспортного в рабочее положение устройством 20 и раскрытым захватным приспособлением бнадвигается на дерево до упора в валочный рычаг 3 и останавливается, Затем ствол дерева зажимается, включается привод 10 вращения зубчатого венца фрезы 4, после чего 25 фреза с помощью гидроцилиндра 8 вместе скронштейном 7 перемешается по направляю щим 9 на срезаемое дерево из исходного край него правого положения, После срезания дерева подача фрезы автоматически прекраща. ЗО ется, Далее, опираясь своей нижней плоско 199718стью центральной невращающейся части на торец пня, фреза воспринимает часть веса устройства, полный вес дерева и передает их на торец пня. В зтот момент дерево валочным рычагом с помощью гидроцилипдров 12 опрокидывается на приемную балку самоходного шасси. При угле поворота валочного рычага 3 около 30 - 45 от вертикального положения захватное приспособление 5 автоматически открывается и дерево завершает падение.Предлагаемое устройство, благодаря комбинации двух непараллельных гидроцилиндров 12 и шарового шарнира соединения валочпого и основного рычагоь, позволяет срезать деревья не только строо вертикальпыс, но и наклонные по отношению к машине. Для этого валочный рычаг и захватное приспособление могут поворачиваться в дьух взаимно перпендикулярных вертикальных плоскостях.Пружинная щетка 13, расположенная под фрезой 4, может совершать колебательпые движения с помошшо привода 14 на угол до 180" в горизонтальной плоскости. В условиях глубокого снега щетка 13 выгребает и отбрасывает снег из-под фрезы 4, обеспечивая тем самым срезание деревьев в непосредственной близости от земли. Выполнение щетки 13 пружинящей позволяет ей, деформируясь, об ходить твердые препятствия. При отсутствии снега щетка занимает нерабочее положение, показанное на фиг, 2,5 Предлагаемое устройство может быть использовано в качестве технологического оборудованияк машинам для повала и трелевки деревьев.10Предмет изобретенияУстройство для срезания и повала деревьев, включающее шарнирно закрепляемую на раме самоходного шасси стрелу, состоящую 15 из шарнирно соединенных основного и валочного рычагов, на первом из которых смонтирован срезающий механизм, а на втором - захватное приспособление, отличаощееся тем, что, с целью обеспечения срезания дерева в 20 непосредственной близости от земли в условиях глубокого снега, срезающий механизм усгройства укреплен на кронштейне, установлен,ном с возможностью продольного перемегцения по направляющим, жестко закреплен.25 ным на основном рычаге стрелы, оборудованном снегоуборочным приспособлением, выполненным в виде пружинящей щетки с приводом.ппографпя, пр. Сапунова, 2 аказ 88,8НИПИ Комитета по телам изо1 осква,Тирах(етепийснтр, пр Д ткрытий прп Совет Серова, д. 4 Марисич Тюрина
