Стенд для испытания пневмоустройств импульсом давления

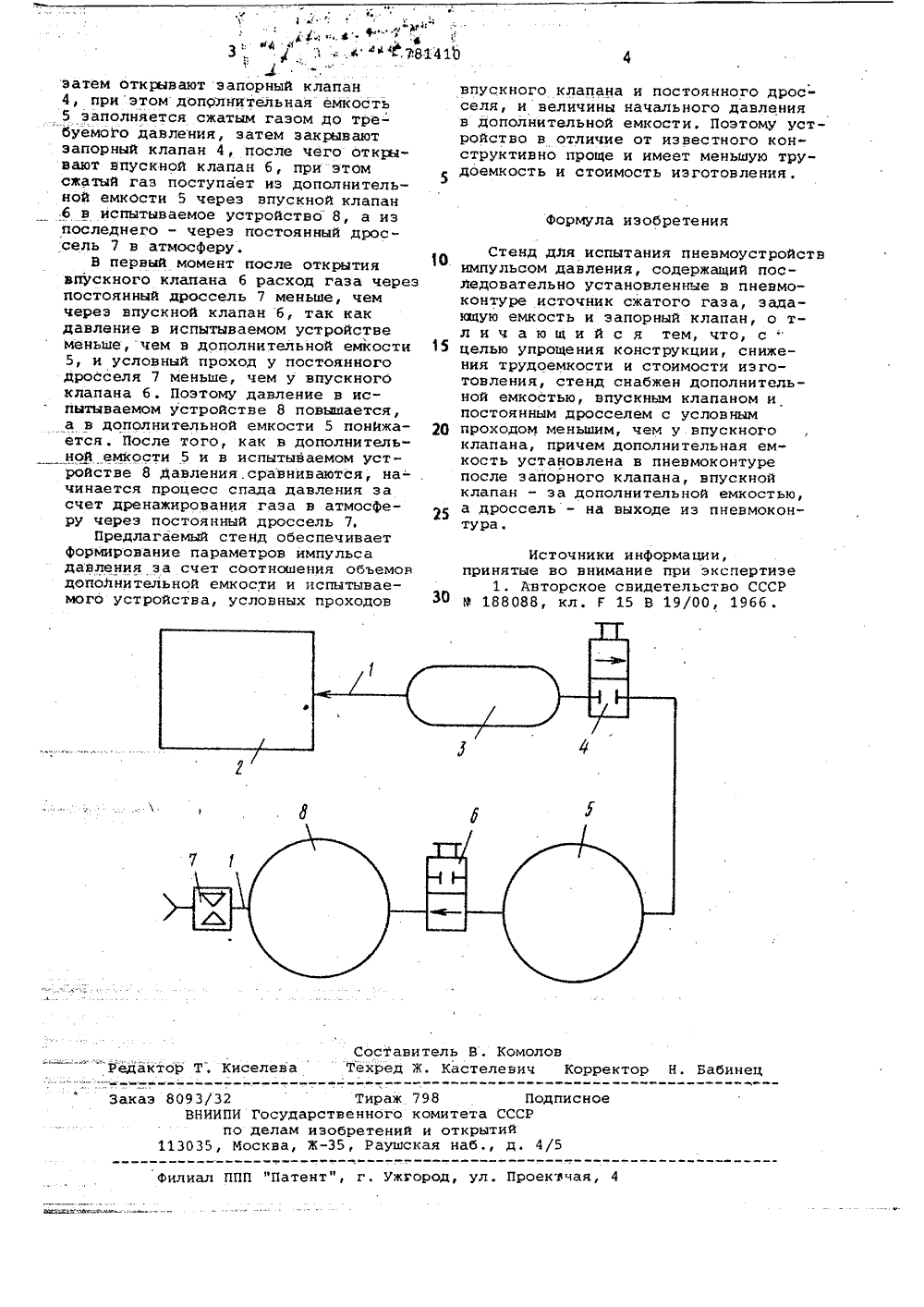

Союз Советских Социалистических Республик(22) Заявлено 04,0978 (21) 266 3328/24-06с присоединением заявки Ио(23) ПриоритетОпубликовано 23,1180,Бюллетень Мо 4 3Дата опубликовани я описания 2 3,1 180 Государственный комитет СССР по делам изобретений и открытий(54) СТЕНД ДЛЯ ИСПЫТАНИЯ ПНЕВМОУСТРОИСТВ ИМПУЛЬСОМ ДАВЛЕНИЯИзобретение относится к машиностроительной гидравлике, в частностик испытательным стендам и может найти применение в проектировании иизготовлении различных пневмоустройств.Известен стенд для испытанияпневмоустройств импульсом давления,содержащий последовательно установленные в пневмоконтуре источник сжатого газа, задающуЮ емкость и эапор- --ный клапан 1) .Однако этот стенд, имеет сложную конструкцию и вследствие этогобольшую трудоемкость и стоимостьизготовления,Цель изобретения - упрощениеконструкции снижение трудоемкостии стоимости изготовления.20 Устройство для испытания пневмоустройств импульсом давления работает следующим образом,Задающая емкость 3 заполняетсясжатым газом до требуемого давления,при этом запорный клапан 4 закрыт,впускной клапан б открыт, в дополнительной емкости 5 и испытываемомустройстве давление равно атмосФерному. Закрывают впус,.ной клапан б,Указанная цель достигается тем, что стенд снабжен дополнительной емкостью, впускным клапаном и постоянным дросселем с условным проходом меньшим, чем у впускного клапана, 25 причем дополнительная емкость установлена в пневмоконтуре после запорного клапана, впускной клапан - эа дополнительной емкостью, а дроссель на выходе из пневмоконтура . 30 ен нс т1 лат фавна ън,"лнот - ная На чертеже представлена структурная схема стенда для испытания пневмоустройств импульсом давления.Стенд содержит последовательно установленные в пневмоконтуре 1 источник 2 сжатого газа, задающую емкость 3, эапорный клапан 4, дополнительную емкость 5, впускной клапан 6 и постоянный дроссель 7 с условным проходом меньшим, чем у впускного клапана б, причем дополнительная емкость 5 установлена в пневмоконтуре 1 после запорного клапана 4, впускной клапан б - эа дополнительной емкостью 5, а дроссель 7 - на выходе из пневмоконтура 1. Испытываемое устройство 8 устанавливается в пневмоконтуре 1 между впускным клапаном б и постоянным дросселем 7.впускного клапана и постоянного дросселя, и величины начального давленияв дополнительной емкости, Поэтому устройство в отличие от известного конструктивно проще и имеет меньшую тру-доемкость и стоимость изготовления,Составитель В. КомоловРедактбр Т, Киселева Техред Ж. Кастелевич Корректор Н. Баби Тираж 798 Подписнонного комитета СССРетений и открытийРаушская наб д. 4/5 Заказ 8093/ ВНИИ Госуд о делам Москва,тв об 35 113035 Филиал ППП "Патент", г, Ужгород, ул. Проекмчая Ф4, Ф3. З . Ч",7.814 йзатем открывают эапорный клапан4, при этом дополнительная емкость5 заполняется сжатым газом до требуемо 1"о давления, затем закрываютзапорный клапан 4, после чего откривают впускной клапан б, при этомсжатый газ поступает из дополнительной емкости 5 через впускной клапанб в испытываемое устройство 8, а изпоследнего - через постоянный дроссель 7 в атмосферу.В первый момент после открытия 10впускного клапана б расход газа черезпостоянный дроссель 7 меньше, чемчерез впускной клапан б, так какдавление в испытываемом устройствеменьше,чем в дополнительной емкости 155, и условный проход у постоянногодросселя 7 меньше, чем у впускногоклапана б. Поэтому давление в испытываемом устройстве 8 повышается,а в дополнительной емкости 5 понйжается . После того, как в дополнительной емкости 5 и в испытываемом устройстве 8 давления, сравниваются, на-чинается процесс спада давления засчет дренажирования газа в атмосферу через постоянный дроссель 7,Предлагаемый стеид обеспечиваетформирование параметров импульсадавления за счет сОотношения объемовдополнительной емкости и испытываемого устройства, условных проходов 4формула изобретенияСтенд для испытания пневмоустройств импульсом давления, содержащий последовательно установленные в пневмоконтуре источник сжатого газа, задающую емкость и запорный клапан, о тл и ч а ю щ и й с я тем, что, сцелью упрощения конструкции, снижения трудоемкости и стоимости изготовления, стенд снабжен дополнительной емкостью, впускным клапаном и постоянным дросселем с условным проходом меньшим, чем у впускного клапана, причем дополнительная емкость установлена в пневмоконтуре после запорного клапана, впускной клапан - за дополнительной емкостью, а дроссель - на выходе из пневмоконтура. Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Р 188088, кл. Г 15 В 19/00, 1966 .
