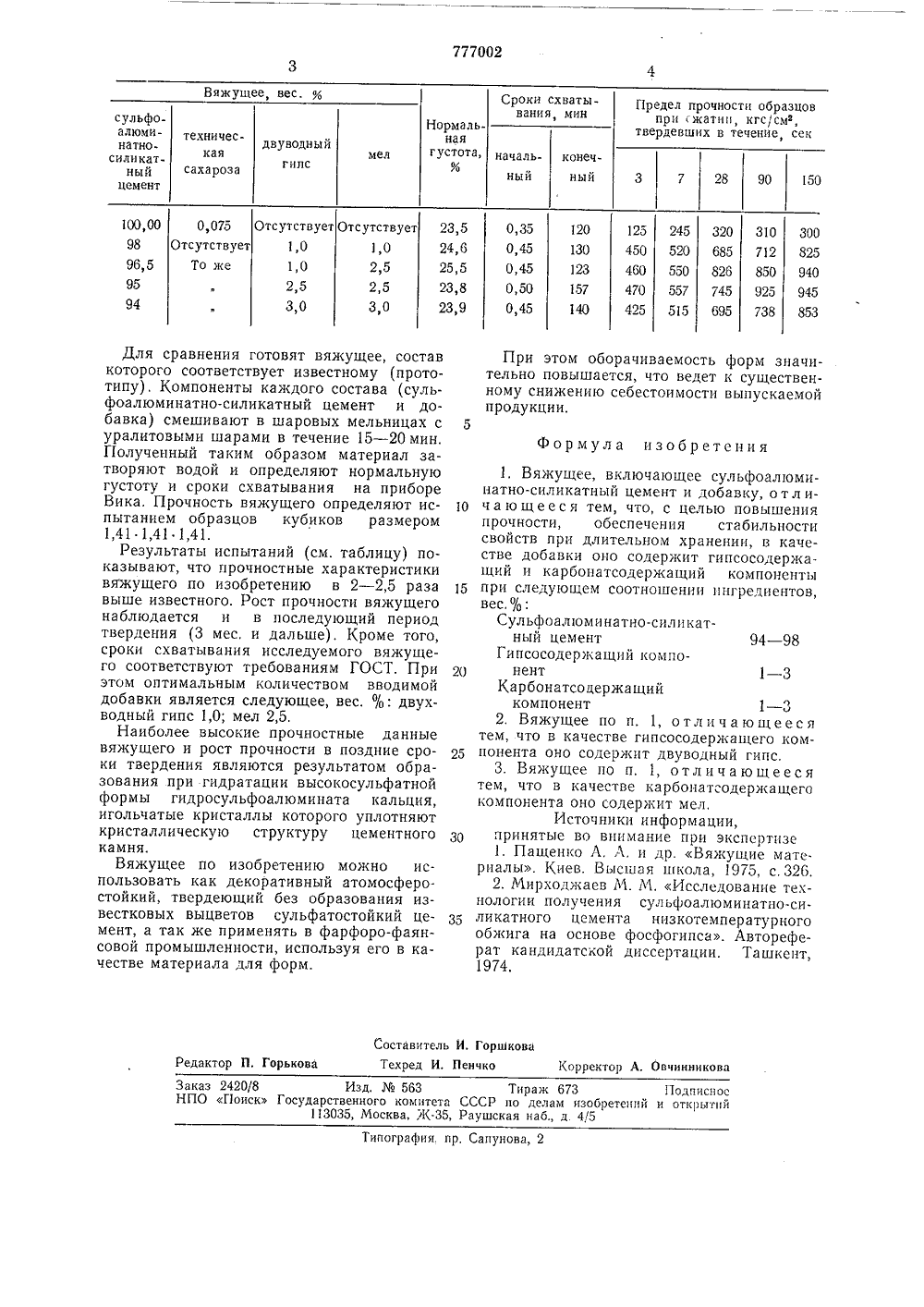

Вяжущее

и 117770"02 Союз Советских Социалистических Республикприсоединением заяв Государственный комит(53) нь41 ллет по делам изобретений открытии(45) Дата опу сания 07.11,8 кован 2) Авт изоЕ. А.Л. Гй орденеликой тарчевская, А. И. Ильченко, Л. И. Кущ, Калита и Н. С. Вакула Ленина политехнический институтОктябрьской социалистической революции ния А, А. Паще 71) Заяв ль Киевск им, 50-летия ЩЕ(54 Для достижениящее, включающее катный цемент и банку, в качестве д 5 содержащий и карбненты при следуюдиентов, вес.%; ои цели, вяжу- юминатно-силив качестве досодержит гипсоржащий компоношении ингреуказан ульфоа добавку обавки онатсод щем соо омпонентий компри этом в качестве гипсосодеркомпонента вяжущее содержит двугипс, а в качестве карбонатсодеркомпонента - мел.Минералогический состав сульфоО натно-силикатного цемента следвес.%: 3(СА) Са 504 18,42; 2 С 2570,39; С 4 АР 1,34; СаЬ 04 5,34,Вводимая добавка влияет на сроктывания вяжущего, удлиняя и тем5 нормализуя их.П р и м е р ы, Готовят четыре состжущего со следующим содержаниемдиентов (см. таблицу). жащего водный жа щего алюмиующий, Са 504 и схва- самым ва вя ингре Изобретение относится к области химической технологии вяжущих веществ, а именно к сульфо-алюминатно-силикатным цементам, используемых в качестве гидравлических цементов.Известно гидравлическое вяжущее, получаемое совместным помолом портландцемептного клинкера и шлака с добавлением гипса в количестве 4 - 5% 1.Недостатком этих вяжущих является низкая прочность,Наиболее близким по технической сущности и достигаемому эффекту к настоящему изобретению является вяжущее состоящее из клинкера, содержащего сульфоалюминаты и сульфосиликаты кальция, и органической добавки технической саха- розы (0,05 - 0,10%), вводимой для нормализации сроков схватывания 2.1-1 едостатками этого вяжущего являются низкая прочность (239 - 427 кгс/см) и нестабильность свойств при длительном хранении, например в более поздние сроки твердения (начиная с 3 мес,) наблюдался сброс прочности.Целью изобретения является повышение прочности вяжущего и стабилизация его свойств при длительном хранении. Сульфоалюминатно-силикный цементГипсосодержащий кКарбонатсодержащпонентПредел прочности образцов при жатнн, кгс/смв,твердевших в течение, секмел кая гипс иый сахароза 28 90 150 0,35 0,45 0,45 0,50 0,45 120 130 123 157 140 245 520 550 557 515 125 450 460 470 425 23,5 24,6 25,5 23,8 23,9 320 685 826 745 695 310 712 850 925 738 Отсутствует1,01,02,53,0 Отсутствует1,02,52,53,0 300 825 940 945 853 0,075 Отсутствует То же100,009896,59594 Формула изобретения Составитель И. ГоршковаТехред И, Пеичко Корректор А, Овчинникова Редактор П, Горькова Заказ 2420/8 Изд.563 Тираж 673 Поди иснос НПО Г 1 оиск Государстаениого комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д 4/5 Типография пр, Сапунова, 2 Для сравнения готовят вяжущее, составкоторого соответствует известному (прототипу). Компоненты каждого состава (сульфоалюминатно-силикатный цемент и добавка) смешивают в шаровых мельницах с 5уралитовыми шарами в течение 15 - 20 мин,Полученный таким образом материал затворяют водой и определяют нормальнуюгустоту и сроки схватывания на прибореВика. Прочность вяжущего определяют ис Опытанием образцов кубиков размером1,411,411,41.Результаты испытаний (см. таблицу) показывают, что прочностные характеристикивяжущего по изобретению в 2 - 2,5 раза 15выше известного. Рост прочности вяжущегонаблюдается и в последующий периодтвердения (3 мес, и дальше). Кроме тото,сроки схватывания исследуемого вяжущего соответствуют требованиям ГОСТ. При 20этом оптимальным количеством вводимойдобавки является следующее, вес. %: двухводный гипс 1,0; мел 2,5,Наиболее высокие прочностные данныевяжущего и рост прочности в поздние сроки твердения являются результатом образования при гидратации высокосульфатнойформы гидросульфоалюми ната кальция,игольчатые кристаллы которого уплотняюткристаллическую структуру цементногокамня.Вяжущее по изобретению можно использовать как декоративный атомосферостойкий, твердеющий без образования известковых выцветов сульфатостойкий цемент, а так же применять в фарфоро-фаянсовой промышленности, используя его в качестве материала для форм. При этом оборачиваемость форм значительно повышается, что ведет к существенному снижению себестоимости выпускаемой продукции. 1. Вяжущее, включающее сульфоалюминатно-силикатный цемент и добавку, о тл ич а ю щ е е с я тем, что, с целью повышенияпрочности, обеспечения стабильностисвойств при длительном хранении, в качестве добавки оно содержит гипсосодержащий и карбонатсодержащий компонентыпри следующем соотношении ингредиентов,вес,%:Сульфоалюминатно-силн катный цемент 94 - 98Гипсосодержащий компонент 1 - 3Карбонатсодержащийкомпонент 1 - 32. Вяжущее по п. 1, отл и чаю щеесятем, что в качестве гипсосодержащего компонента оно содержит двуводный гипс,3. Вяжущее по и, 1, отличающеесятем, что в качестве карбонатсодержащегокомпонента оно содержит мел,Источники информации,принятые во внимание при экспертизе1, Пащенко А, А, и др. Вяжущие материалы, Киев. Высшая школа, 1975, с,326.2. Мирходжаев М. М. Исследование технологии получения сульфоалюминатно-силикатного цемента низкотемпературногообжига на основе фосфогипса. Автореферат кандидатской диссертации. Ташкент,1974.
